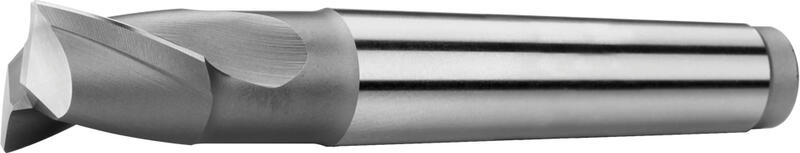

Frézy pro drážky per (drážkovací frézy) krátké, dvouzubé, nesouměrné, 25°, typ N, kuželová stopka Morse
Popis produktu
Frézy pro drážky per (drážkovací frézy) krátké, nesouměrné, typ N, kuželová stopka Morse, vyrobené z rychlořezné oceli HSS Co5, dle normy DIN 326, vhodné na drážkování, pro obrábění ocelí a nerezových ocelí.
|

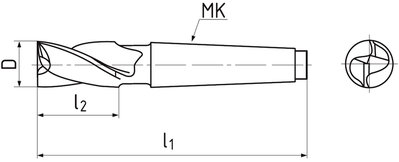

D
e 8 | MK | l1 | l2 | Z | Kód zboží | Cena/ks | Skladem | Počet ks | |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 1 | 83 | 13 | 2 | 260545.100 | 910,- Kč 774,- Kč | Ne |
|
|
| 11 | 1 | 83 | 13 | 2 | 260545.110 | 916,- Kč 779,- Kč | Ne |
|
|
| 12 | 1 | 85 | 14 | 2 | 260545.120 | 916,- Kč 779,- Kč | Ano |
|
|
| 14 | 2 | 100 | 16 | 2 | 260545.140 | 1 145,- Kč 973,- Kč | Ano |
|
|
| 16 | 2 | 105 | 18 | 2 | 260545.160 | 1 307,- Kč 1 111,- Kč | Ano |
|
|
| 18 | 2 | 110 | 20 | 2 | 260545.180 | 1 392,- Kč 1 183,- Kč | Ano |
|
|
| 20 | 2 | 115 | 20 | 2 | 260545.200 | 1 543,- Kč 1 312,- Kč | Ano |
|
|
| 22 | 2 | 120 | 22 | 2 | 260545.220 | 1 702,- Kč 1 447,- Kč | Ano |
|
|
| 24 | 3 | 140 | 25 | 2 | 260545.240 | 1 997,- Kč 1 697,- Kč | Ano |
|
|
| 25 | 3 | 140 | 25 | 2 | 260545.250 | 2 125,- Kč 1 806,- Kč | Ne |
|
|
| 28 | 3 | 145 | 28 | 2 | 260545.280 | 2 304,- Kč 1 958,- Kč | Ano |
|
|
| 30 | 3 | 150 | 30 | 2 | 260545.300 | 2 452,- Kč 2 084,- Kč | Ne |
|
|
| 32 | 4 | 175 | 32 | 2 | 260545.320 | 2 619,- Kč 2 226,- Kč | Ano |
|
|
| 36 | 4 | 175 | 34 | 2 | 260545.360 | 3 120,- Kč 2 652,- Kč | Ne |
|
|
| 40 | 4 | 180 | 38 | 2 | 260545.400 | 3 961,- Kč 3 367,- Kč | Ne |
|
|
| 45 | 4 | 185 | 42 | 2 | 260545.450 | 4 460,- Kč 3 791,- Kč | Ne |
|
|
| 50 | 5 | 220 | 45 | 2 | 260545.500 | 5 447,- Kč 4 630,- Kč | Ano |
|
Řezné podmínky
Materiál |
Pevnost |
Ap |
Ae |
Vc |
fz(mm/z) Ø 12 |
Ø 16 |
Ø 20 |
Ø 25 |
Ø 30 |
Ø 40 |
Ø 50 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P.1 | Automatové a konstrukční oceli | ≤ 600 N/mm² | 0,5xD | 1xD | 45 | 0.044 | 0.058 | 0.073 | 0.091 | 0.102 | 0.127 | 0.13 |
| P.2 | Konstrukční a lité oceli | ≤ 850 N/mm² | 0,5xD | 1xD | 39 | 0.044 | 0.058 | 0.073 | 0.091 | 0.102 | 0.127 | 0.13 |
| P.3 | Nástrojové oceli nízkolegované | ≤ 1100 N/mm² | 0,5xD | 1xD | 24 | 0.044 | 0.058 | 0.073 | 0.091 | 0.102 | 0.127 | 0.13 |
| P.4 | Zušlechtěné oceli | ≤ 900 N/mm² | 0,5xD | 1xD | 30 | 0.044 | 0.058 | 0.073 | 0.091 | 0.102 | 0.127 | 0.13 |
| M.2 | Nerezové oceli | 750 - 850 N/mm² | 0,5xD | 1xD | 15 | 0.044 | 0.058 | 0.073 | 0.091 | 0.102 | 0.127 | 0.13 |
| N.2 | Al-Si slitiny (Si ≤ 12%) | ≤ 600 N/mm² | 0,5xD | 1xD | 30 | 0.044 | 0.058 | 0.073 | 0.091 | 0.102 | 0.127 | 0.13 |
| N.4 | Měď, slitiny mědi, mosaz, bronz | ≤ 800 N/mm² | 0,5xD | 1xD | 35 | 0.044 | 0.058 | 0.073 | 0.091 | 0.102 | 0.127 | 0.13 |
Vlastnosti produktu
Kuželová stopka Morse dle DIN 228 A.
Úhel šroubovice = 25°, úhel čela = 12°.
Vysoce výkonná rychlořezná ocel s dobrou houževnatostí pro frézy a pro frézování materiálů do pevnosti 1200 MPa.
Univerzální použití. Vhodné pro materiály do pevnosti 900 Mpa.
