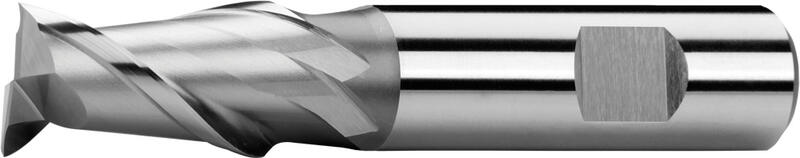

Frézy pro drážky per (drážkovací frézy) krátké, dvouzubé, 2 břity do středu, 40°, typ W, ploška weldon
Popis produktu
Frézy pro drážky per (drážkovací frézy) krátké, 2 zuby, 2 břity do středu, typ W, ploška weldon, vyrobené z rychlořezné oceli HSS Co8, dle normy DIN 844K, vhodné na šlichtování, drážkování a hrubování, pro obrábění ocelí a slitin hliníku.
|
D
e 8 |
d
h 6 | l1 | l2 | Z | Kód zboží | Cena/ks | Skladem | Počet ks | |
|---|---|---|---|---|---|---|---|---|---|
| 2 | 6 | 51 | 7 | 2 | 270618.020 | 321,- Kč 273,- Kč | Ano |
|
|
| 2,5 | 6 | 52 | 8 | 2 | 270618.025 | 321,- Kč 273,- Kč | Ano |
|
|
| 3 | 6 | 52 | 8 | 2 | 270618.030 | 321,- Kč 273,- Kč | Ano |
|
|
| 3,5 | 6 | 54 | 10 | 2 | 270618.035 | 342,- Kč 291,- Kč | Ano |
|
|
| 4 | 6 | 55 | 11 | 2 | 270618.040 | 321,- Kč 273,- Kč | Ano |
|
|
| 4,5 | 6 | 55 | 11 | 2 | 270618.045 | 335,- Kč 285,- Kč | Ano |
|
|
| 5 | 6 | 57 | 13 | 2 | 270618.050 | 321,- Kč 273,- Kč | Ano |
|
|
| 5,5 | 6 | 57 | 13 | 2 | 270618.055 | 335,- Kč 285,- Kč | Ano |
|
|
| 6 | 6 | 57 | 13 | 2 | 270618.060 | 321,- Kč 273,- Kč | Ano |
|
|
| 6,5 | 10 | 66 | 16 | 2 | 270618.065 | 482,- Kč 410,- Kč | Ano |
|
|
| 7 | 10 | 66 | 16 | 2 | 270618.070 | 489,- Kč 416,- Kč | Ano |
|
|
| 7,5 | 10 | 66 | 16 | 2 | 270618.075 | 523,- Kč 445,- Kč | Ano |
|
|
| 8 | 10 | 69 | 19 | 2 | 270618.080 | 473,- Kč 402,- Kč | Ano |
|
|
| 8,5 | 10 | 69 | 19 | 2 | 270618.085 | 501,- Kč 426,- Kč | Ano |
|
|
| 9 | 10 | 69 | 19 | 2 | 270618.090 | 468,- Kč 398,- Kč | Ano |
|
|
| 9,5 | 10 | 69 | 19 | 2 | 270618.095 | 525,- Kč 446,- Kč | Ano |
|
|
| 10 | 10 | 72 | 22 | 2 | 270618.100 | 468,- Kč 398,- Kč | Ano |
|
|
| 11 | 12 | 79 | 22 | 2 | 270618.110 | 606,- Kč 515,- Kč | Ne |
|
|
| 12 | 12 | 83 | 26 | 2 | 270618.120 | 606,- Kč 515,- Kč | Ne |
|
|
| 13 | 12 | 83 | 26 | 2 | 270618.130 | 721,- Kč 613,- Kč | Ano |
|
|
| 14 | 12 | 83 | 26 | 2 | 270618.140 | 721,- Kč 613,- Kč | Ano |
|
|
| 15 | 12 | 83 | 26 | 2 | 270618.150 | 896,- Kč 762,- Kč | Ano |
|
|
| 16 | 16 | 92 | 32 | 2 | 270618.160 | 880,- Kč 748,- Kč | Ano |
|
|
| 17 | 16 | 92 | 32 | 2 | 270618.170 | 1 112,- Kč 945,- Kč | Ne |
|
|
| 18 | 16 | 92 | 32 | 2 | 270618.180 | 1 092,- Kč 928,- Kč | Ano |
|
|
| 19 | 16 | 92 | 32 | 2 | 270618.190 | 1 376,- Kč 1 170,- Kč | Ano |
|
|
| 20 | 20 | 104 | 38 | 2 | 270618.200 | 1 330,- Kč 1 131,- Kč | Ano |
|
|
| 21 | 20 | 104 | 38 | 2 | 270618.210 | 2 005,- Kč 1 704,- Kč | Ano |
|
|
| 22 | 20 | 104 | 38 | 2 | 270618.220 | 1 968,- Kč 1 673,- Kč | Ano |
|
|
| 23 | 20 | 104 | 38 | 2 | 270618.230 | 2 118,- Kč 1 800,- Kč | Ano |
|
|
| 24 | 25 | 121 | 45 | 2 | 270618.240 | 2 118,- Kč 1 800,- Kč | Ano |
|
|
| 25 | 25 | 121 | 45 | 2 | 270618.250 | 2 160,- Kč 1 836,- Kč | Ano |
|
|
| 26 | 25 | 121 | 45 | 2 | 270618.260 | 2 883,- Kč 2 451,- Kč | Ano |
|
|
| 28 | 25 | 121 | 45 | 2 | 270618.280 | 3 350,- Kč 2 848,- Kč | Ano |
|
|
| 30 | 25 | 121 | 45 | 2 | 270618.300 | 3 588,- Kč 3 050,- Kč | Ano |
|
|
| 32 | 32 | 133 | 53 | 2 | 270618.320 | 4 044,- Kč 3 437,- Kč | Ano |
|
Řezné podmínky
Materiál |
Pevnost |
Ap |
Ae |
Vc |
fz(mm/z) Ø 3 |
Ø 6 |
Ø 8 |
Ø 10 |
Ø 12 |
Ø 16 |
Ø 18 |
Ø 20 |
Ø 25 |
Ø 30 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P.1 | Automatové a konstrukční oceli | ≤ 600 N/mm² | 0,5xD | 1xD | 45 | 0.009 | 0.022 | 0.029 | 0.036 | 0.044 | 0.058 | 0.065 | 0.073 | 0.91 | 0.11 |
| N.2 | Slitiny hliníku (Si ≤ 12%) | ≤ 600 N/mm² | 0,5xD | 1xD | 160-300 | 0.0117 | 0.0286 | 0.0377 | 0.0468 | 0.0572 | 0.0754 | 0.0845 | 0.0949 | 0.1183 | 0.143 |
Vlastnosti produktu
Válcová stopka s ploškou (Weldon) dle DIN 1835 B.
Úhel šroubovice = 40°, úhel čela = 20°.
Vysoce výkonná ocel s dobrou houževnatostí a výbornou teplotní odolností. Vhodná především pro frézování vysoce pevných materiálů, austenitických ocelí, ocelí pro tváření za tepla atd.
Pro obrábění měkkých nástrojů, např. hliníku a neželezných kovů.
