737275 Rychlořezná ocel HSS Co5 DIN 1834B
Upínací prvek - upínací díra
Typ N
Geometrie
Ostří na čelech i na obvodě kotoučové frézy
Materiál HSS Co5

Popis produktu

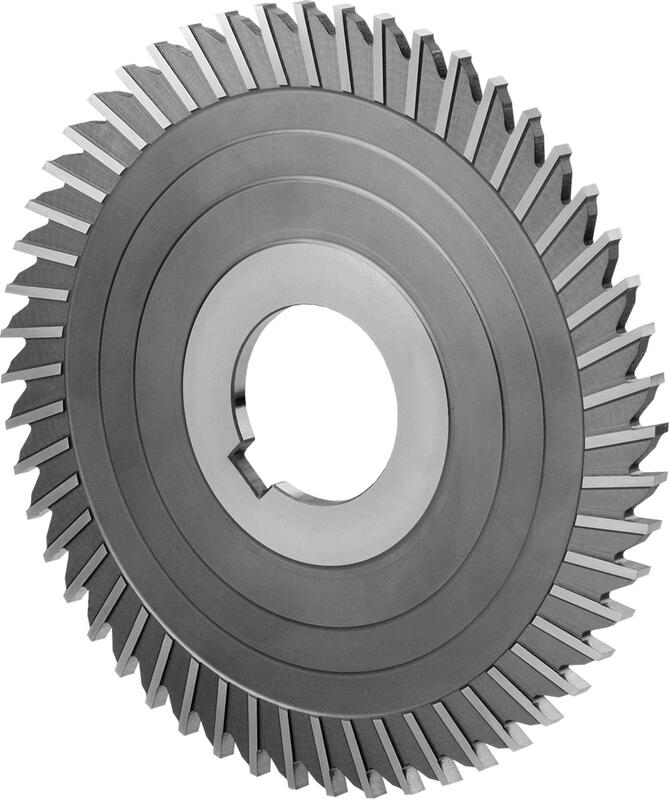

Frézy kotoučové, úzké, jemnozubé s přímými zuby, typ N, vyrobené z rychlořezné oceli HSS Co5, dle normy DIN 1834 B, vhodné na drážkování, pro obrábění ocelí, nerezových ocelí, litiny, mědi a slitin mědi.

D
js 16
S
k 11
d
H 7
Z Kód zboží Cena/ks Skladem Počet ks
63 1,6 22 32 737275.063016 2 732,- Kč 2 322,- Kč Ano
63 2 22 32 737275.063020 2 373,- Kč 2 017,- Kč Ano
63 2,5 22 32 737275.063025 2 386,- Kč 2 028,- Kč Ano
63 3 22 32 737275.063030 2 368,- Kč 2 013,- Kč Ano
63 4 22 32 737275.063040 2 514,- Kč 2 137,- Kč Ano
63 5 22 32 737275.063050 2 651,- Kč 2 253,- Kč Ano
80 1,6 27 36 737275.080016 3 004,- Kč 2 553,- Kč Ano
80 2 27 36 737275.080020 2 781,- Kč 2 364,- Kč Ano
80 2,5 27 36 737275.080025 2 920,- Kč 2 482,- Kč Ano
80 3 27 36 737275.080030 2 767,- Kč 2 352,- Kč Ano
80 4 27 36 737275.080040 2 885,- Kč 2 452,- Kč Ano
100 1,6 32 40 737275.100016 3 552,- Kč 3 019,- Kč Ano
100 2 32 40 737275.100020 3 497,- Kč 2 972,- Kč Ano
100 2,5 32 40 737275.100025 3 531,- Kč 3 001,- Kč Ano
100 3 32 40 737275.100030 3 414,- Kč 2 902,- Kč Ano
100 4 32 40 737275.100040 3 461,- Kč 2 942,- Kč Ano
100 5 32 40 737275.100050 3 669,- Kč 3 119,- Kč Ano
125 1,6 32 44 737275.125016 4 579,- Kč 3 892,- Kč Ano
125 2 32 44 737275.125020 4 297,- Kč 3 652,- Kč Ano
125 2,5 32 44 737275.125025 4 407,- Kč 3 746,- Kč Ano
125 3 32 44 737275.125030 4 310,- Kč 3 664,- Kč Ano
125 4 32 44 737275.125040 4 341,- Kč 3 690,- Kč Ano
125 5 32 44 737275.125050 4 648,- Kč 3 951,- Kč Ano
125 6 32 44 737275.125060 4 993,- Kč 4 244,- Kč Ano
160 2 40 52 737275.160020 6 800,- Kč 5 780,- Kč Ano
160 2,5 40 52 737275.160025 6 680,- Kč 5 678,- Kč Ano
160 3 40 52 737275.160030 6 490,- Kč 5 517,- Kč Ano
160 4 40 52 737275.160040 6 448,- Kč 5 481,- Kč Ano
160 5 40 52 737275.160050 6 829,- Kč 5 805,- Kč Ano
160 6 40 52 737275.160060 7 330,- Kč 6 231,- Kč Ano
160 8 40 40 737275.160080 8 368,- Kč 7 113,- Kč Ano

Řezné podmínky


Materiál

Pevnost

Ap

Ae

Vc
fz(mm/z)
Ø 63

Ø 80

Ø 100

Ø 125

Ø 160
P.1 | Automatové a konstrukční oceli ≤ 600 N/mm² 0,1xD 1xS 37.5 0.06 0.07 0.08 0.09 0.092
P.2 | Konstrukční a lité oceli ≤ 850 N/mm² 0,1xD 1xS 32.5 0.06 0.07 0.08 0.09 0.092
P.4 | Zušlechtěné oceli ≤ 900 N/mm² 0,1xD 1xS 25 0.06 0.07 0.08 0.09 0.092
P.5 | Nástrojové oceli vysocelegované ≤ 1100 N/mm² 0,1xD 1xS 18 0.06 0.07 0.08 0.09 0.092
P.6 | Nástrojové a zušlechtěné oceli > 1100 N/mm² 0,1xD 1xS 16 0.042 0.049 0.056 0.063 0.064
M.2 | Nezerové oceli 750 - 850 N/mm² 0,1xD 1xS 10 0.06 0.07 0.08 0.09 0.092
K.1 | Litina (≤ 240 HB) ≤ 820 N/mm² 0,1xD 1xS 30 0.06 0.07 0.08 0.09 0.092
K.2 | Litina (> 240 HB) > 800 N/mm² 0,1xD 1xS 22 0.06 0.07 0.08 0.09 0.092
N.4 | Měď, slitiny mědi, mosaz a bronz ≤ 800 N/mm² 0,1xD 1xS 60-100 0.06 0.07 0.08 0.09 0.092

Výpočty řezných podmínek

Vlastnosti produktu

Upínací prvek - upínací díra

Upínací prvek - upínací díra

více +
Upínací díra s podélnou drážkou pro pero dle DIN 138.
Geometrie

Geometrie

více +
Úhel šroubovice = 0°, úhel čela = 12°.
Materiál HSS Co5

Materiál HSS Co5

více +
Vysoce výkonná rychlořezná ocel s dobrou houževnatostí pro frézy a pro frézování materiálů do pevnosti 1200 MPa.
Typ N

Typ N

více +
Univerzální použití. Vhodné pro materiály do pevnosti 900 Mpa.
Ostří na čelech i na obvodě kotoučové frézy

Ostří na čelech i na obvodě kotoučové frézy
