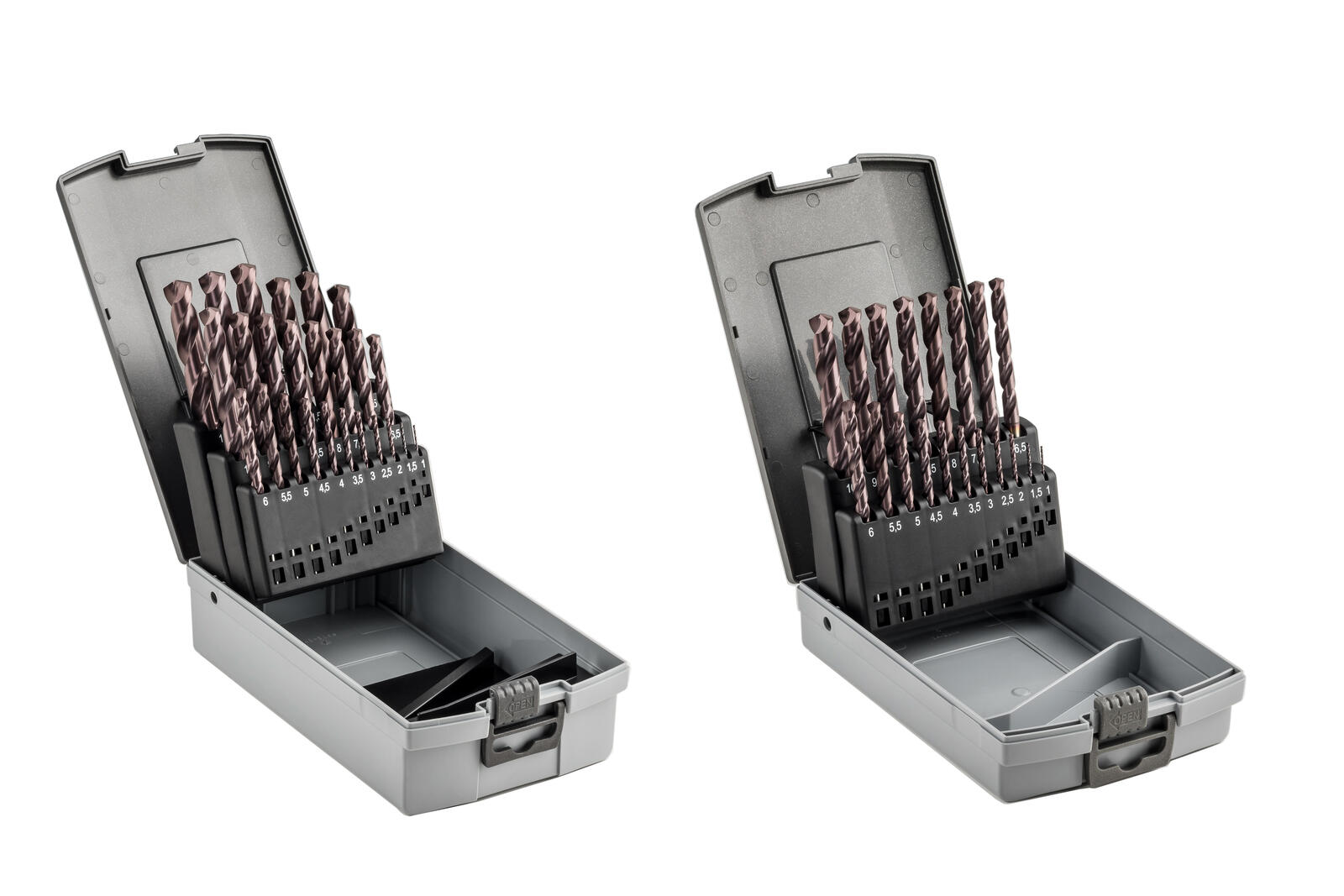

Sada vrtáků s válcovou stopkou, standard, typ Ti, povlak TiAlN
| Kód zboží | Cena/ks | Skladem | Počet ks | |
|---|---|---|---|---|
| VN10085.01 SET | 1 898,- Kč 1 613,- Kč | Ne |
|
|
| VN10085.04 SET | 2 902,- Kč 1 886,- Kč | Ano |
|
|
| VN10085.05 SET | 7 130,- Kč 4 635,- Kč | Ano |
|
|
| VN10085.06 SET | 16 310,- Kč 10 601,- Kč | Ano |
|
Obsah sady
| Kód | D | l1 | l2 | VN10085.04 SET | VN10085.05 SET | ||
| VN10085.0100 | 1 | 34 | 12 | • | • | ||
| VN10085.0150 | 1,5 | 40 | 18 | • | • | ||
| VN10085.0200 | 2 | 49 | 24 | • | • | ||
| VN10085.0250 | 2,5 | 57 | 30 | • | • | ||
| VN10085.0300 | 3 | 61 | 33 | • | • | ||
| VN10085.0350 | 3,5 | 70 | 39 | • | • | ||
| VN10085.0400 | 4 | 75 | 43 | • | • | ||
| VN10085.0450 | 4,5 | 80 | 47 | • | • | ||
| VN10085.0500 | 5 | 86 | 52 | • | • | ||
| VN10085.0550 | 5,5 | 93 | 57 | • | • | ||
| VN10085.0600 | 6 | 93 | 57 | • | • | ||
| VN10085.0650 | 6,5 | 101 | 63 | • | • | ||
| VN10085.0700 | 7 | 109 | 69 | • | • | ||
| VN10085.0750 | 7,5 | 109 | 69 | • | • | ||
| VN10085.0800 | 8 | 117 | 75 | • | • | ||
| VN10085.0850 | 8,5 | 117 | 75 | • | • | ||
| VN10085.0900 | 9 | 125 | 81 | • | • | ||
| VN10085.0950 | 9,5 | 125 | 81 | • | • | ||
| VN10085.1000 | 10 | 133 | 87 | • | • | ||
| VN10085.1050 | 10,5 | 133 | 87 | • | |||
| VN10085.1100 | 11 | 142 | 94 | • | |||
| VN10085.1150 | 11,5 | 142 | 94 | • | |||
| VN10085.1200 | 12 | 151 | 101 | • | |||
| VN10085.1250 | 12,5 | 151 | 101 | • | |||
| VN10085.1300 | 13 | 151 | 101 | • |
Řezné podmínky
Materiál |
Pevnost |
Vc |
fz(mm/r) Ø1 |
Ø2 |
Ø3,15 |
Ø4 |
Ø5 |
Ø6,3 |
Ø8 |
Ø10 |
Ø12,5 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P.1 | Automatové a konstrukční oceli | ≤ 600 N/mm² | 40 | 0,016 | 0,05 | 0,08 | 0,1 | 0,1 | 0,125 | 0,16 | 0,2 | 0,2 |
| P.2 | Konstrukční a lité oceli | ≤ 850 N/mm² | 40 | 0,016 | 0,05 | 0,08 | 0,1 | 0,1 | 0,125 | 0,16 | 0,2 | 0,2 |
| P.3 | Nástrojové oceli nízkolegované | ≤ 1100 N/mm² | 40 | 0,016 | 0,05 | 0,08 | 0,1 | 0,1 | 0,125 | 0,16 | 0,2 | 0,2 |
| P.4 | Zušlechtěné oceli | ≤ 900 N/mm² | 20 | 0,014 | 0,04 | 0,063 | 0,08 | 0,08 | 0,1 | 0,125 | 0,16 | 0,16 |
| P.5 | Nástrojové oceli vysocelegované | ≤ 1100 N/mm² | 20 | 0,014 | 0,04 | 0,063 | 0,08 | 0,08 | 0,1 | 0,125 | 0,16 | 0,16 |
| P.6 | Nástrojové a zušlechtěné oceli | > 1100 N/mm² | 15 | 0,012 | 0,032 | 0,05 | 0,063 | 0,063 | 0,08 | 0,1 | 0,125 | 0,125 |
| M.1 | Nerezové oceli | ≤ 750 N/mm² | 18 | 0,014 | 0,04 | 0,063 | 0,08 | 0,08 | 0,1 | 0,125 | 0,16 | 0,16 |
| M.2 | Nerezové oceli | 750 - 850 N/mm² | 14 | 0,012 | 0,032 | 0,05 | 0,063 | 0,063 | 0,8 | 0,1 | 0,125 | 0,125 |
| M.3 | Nerezové oceli | > 850 N/mm² | 16 | 0,012 | 0,032 | 0,05 | 0,063 | 0,063 | 0,8 | 0,1 | 0,125 | 0,125 |
| K.1 | Litina (≤ 240 HB) | ≤ 820 N/mm² | 35 | 0,018 | 0,063 | 0,1 | 0,125 | 0,125 | 0,16 | 0,2 | 0,25 | 0,25 |
| K.2 | Litina (> 240 HB) | > 800 N/mm² | 30 | 0,018 | 0,063 | 0,1 | 0,125 | 0,125 | 0,16 | 0,2 | 0,25 | 0,25 |
| N.4 | Měď, slitiny mědi, mosaz a bronz | ≤ 800 N/mm² | 35 | 0,014 | 0,04 | 0,063 | 0,08 | 0,08 | 0,1 | 0,125 | 0,16 | 0,16 |
Vlastnosti produktu
Profil drážky normální. Jádro zesílené. Vrcholový úhel 130°.
Podbroušená kuželová plocha, DIN 1412 typ N.
Hloubka vrtání 5xD
Vysoce výkonná rychlořezná ocel s dobrou houževnatostí pro frézy a pro frézování materiálů do pevnosti 1200 MPa.
Úhel šroubovice 36°
Úhel špičky 130°
Pravá šroubovice
Vyznačuje se vysokou tvrdostí za vyšších teplot, dobrou odolností proti oxidaci a nízkou tepelnou vodivostí. Univerzální použití s důrazem na vysokorychlostní obrábění bez chlazení. Vhodné pro frézování tvrdých materiálů.
