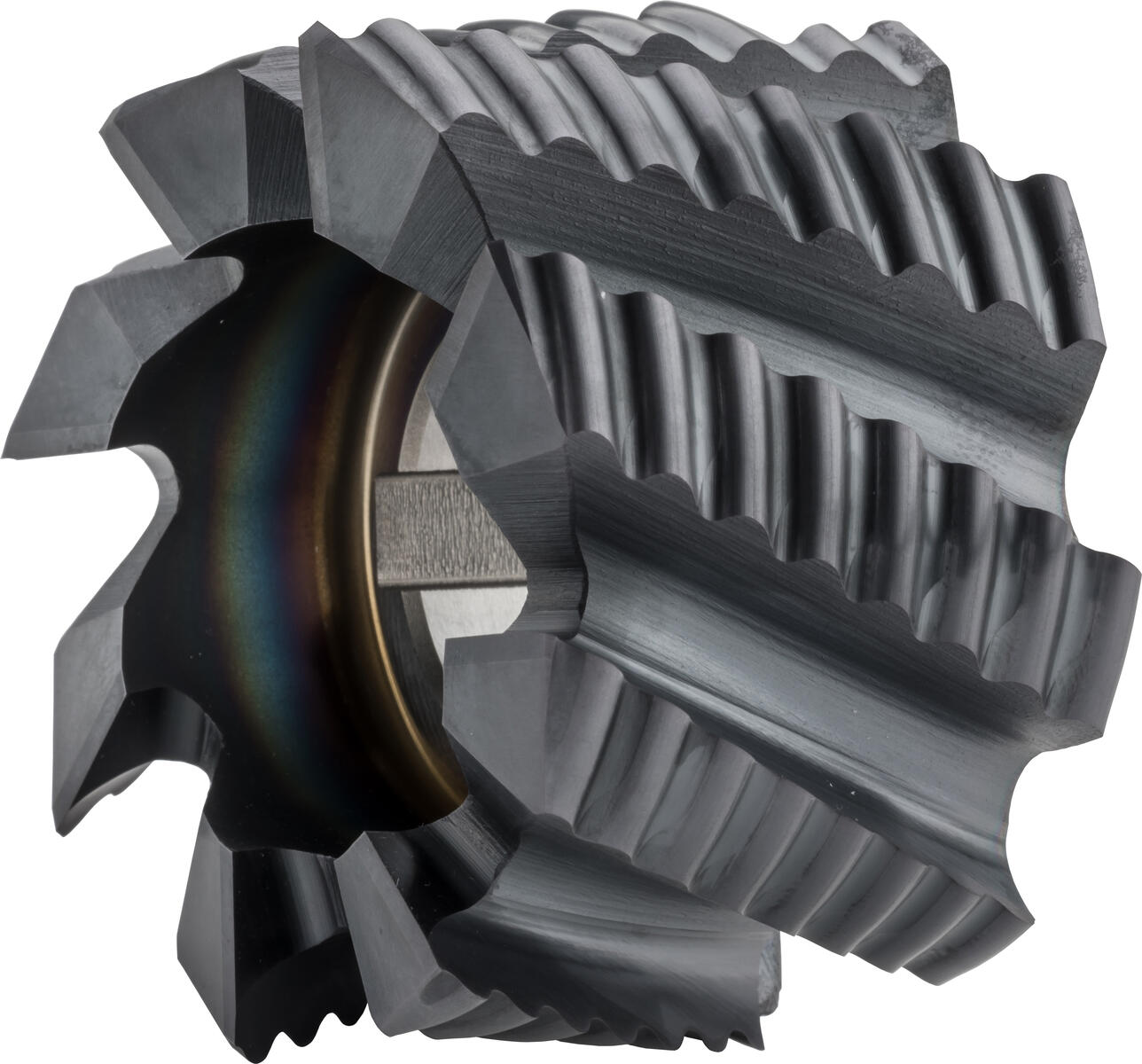

624277 AlTiN Pulvermetall HSSE PM DIN 1880
Spannelement
Typ NR
Werkzeuggeometrie
Mögliche Vorschubrichtungen
Material HSSE-PM
AlTiN Beschichtung
D
js 16
d
H 7
l1 Z Artikel Nr. Preis/St. Auf Lager Stückzahl
40 16 32 6 624277.040 AlTiN 227,92 € Ja
50 22 36 6 624277.050 AlTiN 282,45 € Nein
63 27 40 8 624277.063 AlTiN 383,76 € Nein
80 27 45 8 624277.080 AlTiN 581,39 € Nein
100 32 50 10 624277.100 AlTiN 864,08 € Nein

Schnittbedingungen


Material

Festigkeit

Ae

Ap

Vc
fz(mm/z)
Ø 40

Ø 50

Ø 63

Ø 80

Ø 100
P.1 | Automatenstähle, allgemeine Baustähle ≤ 600 N/mm² 0,8xl1 0,75xD 45 0.144 0.153 0.18 0.198 0.207
P.2 | Allgemine Baustähle, Stahlguss ≤ 850 N/mm² 0,8xl1 0,75xD 39 0.144 0.153 0.18 0.198 0.207
P.4 | Vergütungsstähle ≤ 900 N/mm² 0,8xl1 0,75xD 30 0.144 0.153 0.18 0.198 0.207
M.2 | Rost- und säurebeständige 750 - 850 N/mm² 0,8xl1 0,75xD 15 0.144 0.153 0.18 0.198 0.207
K.2 | Temperguss (> 240 HB) > 800 N/mm² 0,8xl1 0,75xD 25 0.144 0.153 0.18 0.198 0.207
S.2 | Titan, Titanlegierungen ≤ 1250 N/mm² 0,8xl1 0,75xD 13 0.1005 0.1065 0.126 0.138 0.1455

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

Spannelement

mehr +
Zylindrische Bohrung mit Längs- und Quernut nach DIN 138.
Werkzeuggeometrie

Werkzeuggeometrie

mehr +
Drallwinkel = 30°. Spanwinkel = 12°.
Material HSSE-PM

Material HSSE-PM

mehr +
Der mit Hilfe der Pulvermetallurgie hergestellte Hochleistungsstahl weist die homogene Struktur auf, die sich durch die Masshaltigkeit und lange Schneidestandzeit zeigt. Der Stahl ist für die Bearbeitung von hochfesten und schwer zerspanbaren Materialien, wie z.B. Titan und seiner Legierungen geeignet. Die aus diesem Stahl gefertigten Fräser werden mit der Schicht AlTiN geliefert.
Typ NR

Typ NR

mehr +
Für Schruppen von Werkstoffen mit niedriger bis mittlerer Festigkeit (bis 700 MPa), Rauhheit Ra 12,5 und grober.
Mögliche Vorschubrichtungen

Mögliche Vorschubrichtungen

AlTiN Beschichtung

AlTiN Beschichtung

mehr +
Die Beschichtung mit ähnlichen Eigeschaften und sogar mit höherer Härte als TiAlN. Gute thermische Stabilität. Für anspruchsvollste Applikationen einsetzbar. Die Beschichtung zeigt ausgezeichnete Resultate, namenlicht in der Kombination mit dem Stahl HSSE-PM (ASP 2030). Die aus diesem Stahl gefertigten Fräser werden standardmässig mit AlTiN beschichtet.
