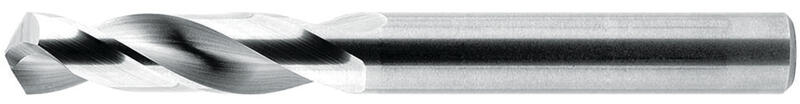

C30012 Hartmetall (VHM)
Typ N
Spitzenwinkel 118°
Bohrtiefe 3xD
Recht Helix
Öl-kühlung.
VHM
D d l1 l2 Artikel Nr. Preis/St. Auf Lager Stückzahl
1 1 26 6 C30012.010 4,08 € Ja
1,5 1,5 32 9 C30012.015 5,18 € Nein
1,6 1,6 34 10 C30012.016 5,63 € Ja
2 2 38 12 C30012.020 5,18 € Ja
2,1 2,1 38 12 C30012.021 5,63 € Ja
2,2 2,2 40 13 C30012.022 6,16 € Ja
2,3 2,3 40 13 C30012.023 6,16 € Ja
2,4 2,4 43 14 C30012.024 6,61 € Ja
2,5 2,5 43 14 C30012.025 6,16 € Ja
2,6 2,6 43 14 C30012.026 7,76 € Ja
2,7 2,7 46 16 C30012.027 9,14 € Ja
2,8 2,8 46 16 C30012.028 9,14 € Ja
2,9 2,9 46 16 C30012.029 9,14 € Ja
3 3 46 16 C30012.030 7,76 € Ja
3,1 3,1 49 18 C30012.031 10,24 € Ja
3,2 3,2 49 18 C30012.032 10,24 € Nein
3,3 3,3 49 18 C30012.033 10,24 € Ja
3,4 3,4 52 20 C30012.034 11,35 € Nein
3,5 3,5 52 20 C30012.035 10,24 € Ja
3,6 3,6 52 20 C30012.036 12,73 € Ja
3,7 3,7 52 20 C30012.037 12,73 € Ja
3,8 3,8 55 22 C30012.038 13,84 € Ja
3,9 3,9 55 22 C30012.039 13,84 € Ja
4 4 55 22 C30012.040 11,47 € Ja
4,1 4,1 55 22 C30012.041 14,37 € Ja
4,2 4,2 55 22 C30012.042 14,37 € Ja
4,3 4,3 58 24 C30012.043 14,29 € Nein
4,4 4,4 58 24 C30012.044 14,37 € Ja
4,5 4,5 58 24 C30012.045 12,41 € Ja
4,6 4,6 58 24 C30012.046 15,31 € Ja
4,7 4,7 58 24 C30012.047 15,31 € Nein
4,8 4,8 62 26 C30012.048 16,33 € Nein
4,9 4,9 62 26 C30012.049 16,33 € Nein
5 5 62 26 C30012.050 13,84 € Ja
5,2 5,2 62 26 C30012.052 20,49 € Ja
5,5 5,5 66 28 C30012.055 17,27 € Ja
5,8 5,8 66 28 C30012.058 23,96 € Ja
6 6 66 28 C30012.060 20,37 € Ja
6,5 6,5 70 31 C30012.065 23,96 € Ja
6,8 6,8 74 34 C30012.068 32,78 € Ja
7 7 74 34 C30012.070 29,27 € Ja
7,5 7,5 74 34 C30012.075 31,06 € Ja
8 8 79 36 C30012.080 35,51 € Ja
8,5 8,5 79 36 C30012.085 42,24 € Ja
8,8 8,8 84 40 C30012.088 50,04 € Nein
9 9 84 40 C30012.090 44,04 € Ja
9,5 9,5 84 40 C30012.095 48,57 € Ja
10 10 89 43 C30012.100 53,27 € Ja
10,2 10,2 89 43 C30012.102 59,43 € Ja
10,5 10,5 89 43 C30012.105 58,29 € Ja
11 11 95 47 C30012.110 61,88 € Ja
11,5 11,5 95 47 C30012.115 67,51 € Ja
12 12 102 51 C30012.120 71,06 € Nein

Schnittbedingungen


Material

Festigkeit

Vc
fz(mm/r)
Ø3

Ø5

Ø8

Ø10

Ø12

Ø15

Ø17

Ø20
P.1 | Automatenstähle, allgemeine Baustähle ≤ 600 N/mm² 75 0,085 0,16 0,22 0,28 0,35 0,35 0,37 0,4
P.2 | Allgemine Baustähle, Stahlguss ≤ 850 N/mm² 70 0,085 0,16 0,22 0,28 0,35 0,35 0,37 0,4
M.1 | Rost- und säurebeständige ≤ 750 N/mm² 35 0,065 0,1 0,13 0,16 0,2 0,2 0,25 0,32
M.3 | Rost- und säurebeständige > 850 N/mm² 25 0,065 0,1 0,13 0,16 0,2 0,2 0,25 0,32
K.1 | Temperguss (≤ 240 HB) ≤ 820 N/mm² 80 0,085 0,16 0,22 0,28 0,35 0,35 0,37 0,4

Berechnungen Schnittbedingungen

Produkteingeschaften

Typ N

Typ N

mehr +
Universal einsetzbar. Geeignet für Werkstoffe bis einer Festigkeit von 900 MPa.
Bohrtiefe 3xD

Bohrtiefe 3xD

Öl-kühlung.

Öl-kühlung.

Spitzenwinkel 118°

Spitzenwinkel 118°

Recht Helix

Recht Helix

VHM

VHM

mehr +
Hartmetallwerkstoffe zeichnen sich durch hohe Druckfestigkeit, hohe Härte und damit hohe Verschleißfestigkeit, aber auch durch begrenzte Biegefestigkeit und Zähigkeit aus.
