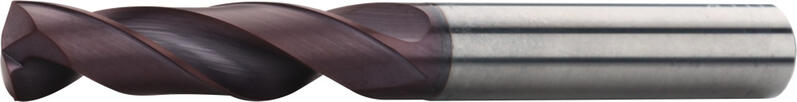

S30112 TiAlN Hartmetall (VHM) DIN 6537K
Spannelement
Typ N
Spitzenwinkel 140°
Bohrtiefe 3xD
VHM
TiAlN Beschichtigung.
D d l1 l2 Artikel Nr. Preis/St. Auf Lager Stückzahl
1 3 38 8 S30112.010 TiAlN 24,86 € Ja
1,5 3 38 8 S30112.015 TiAlN 27,06 € Ja
1,6 3 38 8 S30112.016 TiAlN 27,06 € Ja
2 3 50 16 S30112.020 TiAlN 23,06 € Ja
2,5 3 50 20 S30112.025 TiAlN 23,06 € Ja
3 6 62 20 S30112.030 TiAlN 24,73 € Ja
3,1 6 62 20 S30112.031 TiAlN 24,73 € Ja
3,2 6 62 20 S30112.032 TiAlN 24,73 € Nein
3,3 6 62 20 S30112.033 TiAlN 24,73 € Ja
3,4 6 62 20 S30112.034 TiAlN 24,73 € Ja
3,5 6 62 20 S30112.035 TiAlN 24,73 € Ja
3,6 6 62 20 S30112.036 TiAlN 24,73 € Nein
3,7 6 62 20 S30112.037 TiAlN 24,73 € Nein
3,8 6 66 24 S30112.038 TiAlN 24,73 € Nein
3,9 6 66 24 S30112.039 TiAlN 24,73 € Ja
4 6 66 24 S30112.040 TiAlN 24,73 € Ja
4,1 6 66 24 S30112.041 TiAlN 24,73 € Ja
4,2 6 66 24 S30112.042 TiAlN 24,73 € Ja
4,3 6 66 24 S30112.043 TiAlN 24,73 € Ja
4,4 6 66 24 S30112.044 TiAlN 24,73 € Nein
4,5 6 66 24 S30112.045 TiAlN 24,73 € Ja
4,6 6 66 24 S30112.046 TiAlN 24,73 € Ja
4,7 6 66 24 S30112.047 TiAlN 24,73 € Nein
4,8 6 66 28 S30112.048 TiAlN 24,73 € Nein
4,9 6 66 28 S30112.049 TiAlN 24,73 € Ja
5 6 66 28 S30112.050 TiAlN 24,73 € Ja
5,1 6 66 28 S30112.051 TiAlN 24,73 € Ja
5,2 6 66 28 S30112.052 TiAlN 24,73 € Ja
5,3 6 66 28 S30112.053 TiAlN 24,73 € Ja
5,4 6 66 28 S30112.054 TiAlN 24,73 € Nein
5,5 6 66 28 S30112.055 TiAlN 24,73 € Ja
5,6 6 66 28 S30112.056 TiAlN 24,73 € Ja
5,7 6 66 28 S30112.057 TiAlN 24,73 € Nein
5,8 6 66 28 S30112.058 TiAlN 24,73 € Ja
5,9 6 66 28 S30112.059 TiAlN 24,73 € Nein
6 6 66 28 S30112.060 TiAlN 24,73 € Ja
6,1 8 79 34 S30112.061 TiAlN 33,18 € Nein
6,2 8 79 34 S30112.062 TiAlN 33,18 € Ja
6,3 8 79 34 S30112.063 TiAlN 33,18 € Nein
6,4 8 79 34 S30112.064 TiAlN 33,18 € Nein
6,5 8 79 34 S30112.065 TiAlN 33,18 € Nein
6,6 8 79 34 S30112.066 TiAlN 33,18 € Ja
6,7 8 79 34 S30112.067 TiAlN 33,18 € Ja
6,8 8 79 34 S30112.068 TiAlN 33,18 € Ja
6,9 8 79 34 S30112.069 TiAlN 33,18 € Ja
7 8 79 34 S30112.070 TiAlN 33,18 € Ja
7,1 8 79 41 S30112.071 TiAlN 33,18 € Nein
7,2 8 79 41 S30112.072 TiAlN 33,18 € Ja
7,3 8 79 41 S30112.073 TiAlN 33,18 € Nein
7,4 8 79 41 S30112.074 TiAlN 33,18 € Ja
7,5 8 79 41 S30112.075 TiAlN 33,18 € Ja
7,6 8 79 41 S30112.076 TiAlN 33,18 € Nein
7,7 8 79 41 S30112.077 TiAlN 33,18 € Nein
7,8 8 79 41 S30112.078 TiAlN 33,18 € Nein
7,9 8 79 41 S30112.079 TiAlN 33,18 € Nein
8 8 79 41 S30112.080 TiAlN 33,18 € Ja
8,1 10 89 47 S30112.081 TiAlN 43,14 € Nein
8,2 10 89 47 S30112.082 TiAlN 43,14 € Nein
8,3 10 89 47 S30112.083 TiAlN 43,14 € Nein
8,4 10 89 47 S30112.084 TiAlN 43,14 € Ja
8,5 10 89 47 S30112.085 TiAlN 43,14 € Ja
8,6 10 89 47 S30112.086 TiAlN 43,14 € Ja
8,7 10 89 47 S30112.087 TiAlN 43,14 € Nein
8,8 10 89 47 S30112.088 TiAlN 43,14 € Nein
8,9 10 89 47 S30112.089 TiAlN 43,14 € Nein
9 10 89 47 S30112.090 TiAlN 43,14 € Ja
9,1 10 89 47 S30112.091 TiAlN 43,14 € Nein
9,2 10 89 47 S30112.092 TiAlN 43,14 € Nein
9,3 10 89 47 S30112.093 TiAlN 43,14 € Nein
9,4 10 89 47 S30112.094 TiAlN 43,35 € Nein
9,5 10 89 47 S30112.095 TiAlN 43,35 € Ja
9,6 10 89 47 S30112.096 TiAlN 43,35 € Ja
9,7 10 89 47 S30112.097 TiAlN 43,35 € Nein
9,8 10 89 47 S30112.098 TiAlN 43,35 € Nein
9,8 10 89 47 S30112.099 TiAlN 43,35 € Ja
10 10 89 47 S30112.100 TiAlN 43,76 € Ja
10,1 12 102 55 S30112.101 TiAlN 57,84 € Nein
10,2 12 102 55 S30112.102 TiAlN 57,84 € Ja
10,3 12 102 55 S30112.103 TiAlN 57,84 € Ja
10,4 12 102 55 S30112.104 TiAlN 56,33 € Nein
10,5 12 102 55 S30112.105 TiAlN 56,33 € Ja
10,6 12 102 55 S30112.106 TiAlN 56,33 € Nein
10,7 12 102 55 S30112.107 TiAlN 57,96 € Nein
10,8 12 102 55 S30112.108 TiAlN 57,96 € Nein
10,9 12 102 55 S30112.109 TiAlN 57,96 € Nein
11 12 102 55 S30112.110 TiAlN 57,96 € Nein
11,1 12 102 55 S30112.111 TiAlN 57,96 € Nein
11,2 12 102 55 S30112.112 TiAlN 57,96 € Nein
11,3 12 102 55 S30112.113 TiAlN 57,96 € Nein
11,4 12 102 55 S30112.114 TiAlN 57,96 € Ja
11,5 12 102 55 S30112.115 TiAlN 57,96 € Ja
11,6 12 102 55 S30112.116 TiAlN 57,96 € Nein
11,7 12 102 55 S30112.117 TiAlN 57,96 € Nein
11,8 12 102 55 S30112.118 TiAlN 57,96 € Nein
11,9 12 102 55 S30112.119 TiAlN 60,57 € Nein
12 12 102 55 S30112.120 TiAlN 58,33 € Ja
12,5 14 107 60 S30112.125 TiAlN 83,59 € Ja
12,8 14 107 60 S30112.128 TiAlN 83,59 € Nein
13 14 107 60 S30112.130 TiAlN 83,59 € Ja
13,5 14 107 60 S30112.135 TiAlN 83,59 € Nein
13,8 14 107 60 S30112.138 TiAlN 83,59 € Nein
14 14 107 60 S30112.140 TiAlN 83,59 € Ja
14,5 16 115 65 S30112.145 TiAlN 103,92 € Nein
14,8 16 115 65 S30112.148 TiAlN 103,92 € Nein
15 16 115 65 S30112.150 TiAlN 103,92 € Ja
15,8 16 115 65 S30112.158 TiAlN 103,92 € Nein
16 16 115 65 S30112.160 TiAlN 103,92 € Ja
16,5 18 123 73 S30112.165 TiAlN 126,16 € Ja
17 18 123 73 S30112.170 TiAlN 126,16 € Ja
17,5 18 123 73 S30112.175 TiAlN 126,16 € Ja
18 18 123 73 S30112.180 TiAlN 126,16 € Ja
18,5 20 131 79 S30112.185 TiAlN 157,63 € Nein
19 20 131 79 S30112.190 TiAlN 157,63 € Nein
19,5 20 131 79 S30112.195 TiAlN 157,63 € Ja
20 20 131 79 S30112.200 TiAlN 157,63 € Ja

Schnittbedingungen


Material

Festigkeit

Vc
fz(mm/r)
Ø1

Ø2

Ø3,15

Ø4

Ø5

Ø6,3

Ø8

Ø10

Ø12,5

Ø16

Ø20
P.1 | Automatenstähle, allgemeine Baustähle ≤ 600 N/mm²

104

0,018 0,063 0,1 0,125 0,125 0,16 0,2 0,25 0,25 0,315 0,4
P.2 | Allgemine Baustähle, Stahlguss ≤ 850 N/mm² 91 0,016 0,05 0,08 0,1 0,1 0,125 0,16 0,2 0,2 0,25 0,315
P.3 | Niedriglegierte Werkzeugstähle ≤ 1100 N/mm² 104 0,016 0,05 0,08 0,1 0,1 0,125 0,16 0,2 0,2 0,25 0,315
P.4 | Vergütungsstähle ≤ 900 N/mm² 78 0,016 0,05 0,08 0,1 0,1 0,125 0,16 0,2 0,2 0,25 0,315
P.5 | Hochlegierte Werkzugstähle ≤ 1100 N/mm² 78 0,016 0,05 0,08 0,1 0,1 0,125 0,16 0,2 0,2 0,25 0,315
P.6 | Werkzeug- und Vergütengsstähle > 1100 N/mm² 65 0,014 0,04 0,063 0,08 0,08 0,1 0,125 0,16 0,16 0,2 0,25
M.1 | Rost- und säurebeständige ≤ 750 N/mm² 32 0,008 0,025 0,04 0,05 0,05 0,063 0,08 0,1 0,1 0,125 0,16
M.2 | Rost- und säurebeständige 750 - 850 N/mm² 32 0,008 0,025 0,04 0,05 0,05 0,063 0,08 0,1 0,1 0,125 0,16
M.3 | Rost- und säurebeständige > 850 N/mm² 20

0,006

0,02 0,032 0,04 0,04 0,05 0,063

0,08

0,08 0,1 0,125
K.1 | Temperguss ≤ 820 N/mm² (≤ 240 HB) 117 0,016 0,05 0,08 0,1 0,1 0,125 0,16 0,2 0,2 0,25 0,315
K.2 |Temperguss ≤ 820 N/mm² (> 240 HB) 104 0,016 0,05 0,08 0,1 0,1 0,125 0,16 0,2 0,2 0,25 0,315
N.1 | Aluminimum, Aluminium-Gu leg. Si ≤ 400 N/mm² 260 0,023 0,1 0,16 0,2 0,2 0,25 0,315 0,4 0,4 0,5 0,63
N.2 | Aluminium-Gu legierungen Si ≤ 600 N/mm2 260 0,023 0,1 0,16 0,2 0,2 0,25 0,315 0,4 0,4 0,5 0,63
N.3 | Aluminium-Gu legierungen Si (Si ≤ 12%) ≤ 600 N/mm² 156 0,02 0,08 0,125 0,16 0,16 0,2 0,25 0,315 0,315 0,4 0,5
N.4 | Kupfer-Zink-Legierungen ≤ 850 N/mm² 104 0,018 0,063 0,1 0,125 0,125 0,16 0,2 0,25 0,25 0,315 0,4
N.5 | Kunststoff ≤ 300 N/mm² 65 0,016 0,05 0,08 0,1 0,1 0,125 0,16 0,2 0,2 0,25 0,315
S.1 | Chrom-Nickellegierungen ≤ 1500 N/mm² 20 0,008 0,025 0,04 0,05 0,05 0,063 0,08 0,1 0,1 0,125 0,16
S.2 | Titan, Titanlegierungen ≤ 1250 N/mm² 15 0,006 0,02 0,032 0,04 0,04 0,05 0,063 0,08 0,08 0,1 0,125
H.1 | Gehärte Stahl ≤ 1920 N/mm² 26 0,014 0,04 0,063 0,08 0,08 0,1 0,125 0,16 0,16 0,2 0,25

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

Spannelement

mehr +
Glatter Schaft nach DIN 6535 HA.
Spitzenwinkel 140°

Spitzenwinkel 140°

VHM

VHM

mehr +
Hartmetallwerkstoffe zeichnen sich durch hohe Druckfestigkeit, hohe Härte und damit hohe Verschleißfestigkeit, aber auch durch begrenzte Biegefestigkeit und Zähigkeit aus.
Typ N

Typ N

mehr +
Normal Nutprofil, normal Kern, Spitzenwinkel 118°. HSS Co Bohrer mässig verdickt Kern, Spitzenwinkel 130°.
Bohrtiefe 3xD

Bohrtiefe 3xD

TiAlN Beschichtigung.

TiAlN Beschichtigung.

mehr +
Die Beschichtung wird durch hohe Härte bei höheren Temperaturen, durch gute Oxidationsbeständigkeit und durch niedrige Wärmeleitfähigkeit gekennzeichnet. Sie wird universal einsetzbar, namentlich für die HSC-Bearbeitung ohne Kühlung. Geeignet für Fräsen von harten Werkstoffen.
