553375C
3
T1102MY Hartmetall (VHM) DIN WRC
Spannelement
Typ MY
Werkzeuggeometrie
Mögliche Vorschubrichtungen
VHM

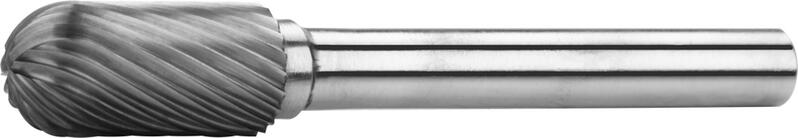

VHM Frässtifte, Form WRC, Zahnung MY

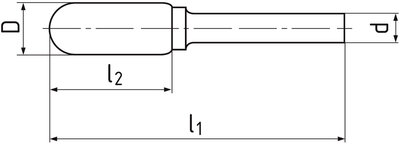

D d l1 l2 Artikel Nr. Preis/St. Auf Lager Stückzahl
3 3 38 14 T1102MY.030 6,48 € Ja
6 6 50 16 T1102MY.060 12,28 € Ja
8 6 65 20 T1102MY.080 15,04 € Ja
10 6 65 20 T1102MY.100 17,52 € Ja
12 6 70 25 T1102MY.120 24,36 € Ja

Schnittbedingungen


Material

Festigkeit
P.3 | Niedriglegierte Werkzeugstähle ≤ 1100 N/mm²
P.5 | Hochlegierte Werkzeugstähle ≤ 1100 N/mm²
P.6 | Werkzeug- und Vergütengsstähle >1100 N/mm²
M.1 | Rost- und säurebeständige ≤ 750 N/mm²
M.2 | Rost- und säurebeständige 750-850 N/mm²
M.3 | Rost- und säurebeständige > 850 N/mm²
K.1 | Temperguss (≤ 240 HB) ≤ 820 N/mm²
K.2 | Temperguss (> 240 HB) > 800 N/mm²
S.2 | Titan, Titanlegierungen ≤ 1250 N/mm²
H.1 | Gehärte Stahl  (< 54 HRC) ≤ 1920 N/mm²
H.2 | Gehärte Stahl  (54-60 HRC) 1920-2210 N/mm²

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

Spannelement

mehr +
Glatter Schaft nach DIN 6535 HA.
Werkzeuggeometrie

Werkzeuggeometrie

mehr +
Spiralsteigung 30°.
VHM

VHM

mehr +
Hartmetallwerkstoffe zeichnen sich durch hohe Druckfestigkeit, hohe Härte und damit hohe Verschleißfestigkeit, aber auch durch begrenzte Biegefestigkeit und Zähigkeit aus.
Typ MY

Typ MY

mehr +
Der Messertyp MY (Standardverzahnung) ist für einen höheren Materialabtrag ausgelegt. Erzeugt längere Späne. Anwendungen wie Stahl, Stahllegierungen, rostfreier Stahl, gehärteter Stahl, Gusseisen.
Mögliche Vorschubrichtungen

Mögliche Vorschubrichtungen
