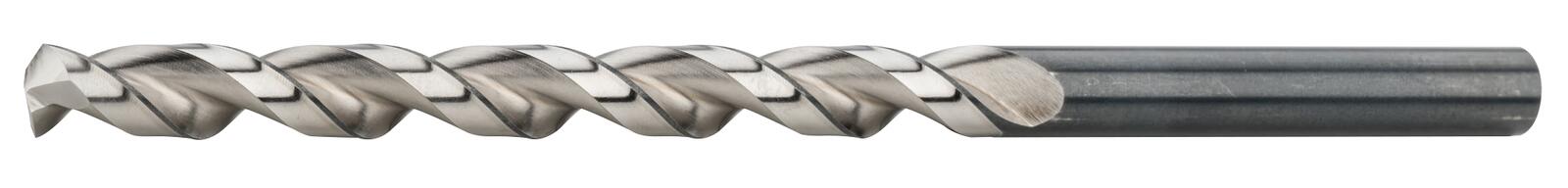

VN20045 Hochleistungsschnellstahl HSS Co5 DIN 340
Typ T100
Werkzeuggeometrie
Spitzenanschliffe - Form C
Spitzenwinkel 128°
Bohrtiefe 10xD
Recht Helix
Material HSS Co5
D l1 l2 Artikel Nr. Preis/St. Auf Lager Stückzahl
1 34 12 VN20045.0100 10,56 € Ja
1,5 40 18 VN20045.0150 10,12 € Ja
2 49 24 VN20045.0200 7,86 € Ja
2,5 57 30 VN20045.0250 8,35 € Ja
3 61 33 VN20045.0300 8,71 € Ja
3,3 65 36 VN20045.0330 11,49 € Ja
3,5 70 39 VN20045.0350 10,28 € Ja
4 75 43 VN20045.0400 10,97 € Ja
4,2 75 43 VN20045.0420 12,10 € Ja
4,5 80 47 VN20045.0450 12,98 € Ja
5 86 52 VN20045.0500 12,98 € Ja
5,5 93 52 VN20045.0550 15,28 € Ja
6 93 57 VN20045.0600 15,93 € Ja
6,5 101 63 VN20045.0650 18,27 € Ja
6,8 109 69 VN20045.0680 22,90 € Ja
7 109 69 VN20045.0700 20,52 € Ja
7,5 109 69 VN20045.0750 25,52 € Ja
8 117 75 VN20045.0800 21,53 € Ja
8,5 117 75 VN20045.0850 27,58 € Ja
9 125 81 VN20045.0900 28,19 € Ja
9,5 125 81 VN20045.0950 39,80 € Ja
10 133 87 VN20045.1000 41,81 € Ja
10,5 133 87 VN20045.1050 55,73 € Ja
11 142 94 VN20045.1100 64,40 € Ja
11,5 142 94 VN20045.1150 78,31 € Ja
12 151 101 VN20045.1200 75,65 € Ja
12,5 151 101 VN20045.1250 95,60 € Ja
13 151 101 VN20045.1300 100,28 € Ja

Schnittbedingungen


Material

Festigkeit

Vc
fz(mm/r)
Ø1

Ø2

Ø3,15

Ø4

Ø5

Ø6,3

Ø8

Ø10

Ø12,5
P.3 | Niedriglegierte Werkzeugstähle ≤ 1100 N/mm² 7   0,025 0,04 0,05 0,05 0,063 0,08 0,1 0,1
P.4 | Vergütungsstähle ≤ 1100 N/mm² 10   0,025 0,04 0,05 0,05 0,063 0,08 0,1 0,1
P.5 | Hochlegierte Werkzugstähle ≤ 1100 N/mm² 7   0,025 0,04 0,05 0,05 0,063 0,08 0,1 0,1
P.6 | Werkzeug- und Vergütengsstähle > 1100 N/mm² 7   0,025 0,04 0,05 0,05 0,063 0,08 0,1 0,1
M.1 | Rost- und säurebeständige ≤ 750 N/mm² 10 0,025 0,032 0,05 0,063 0,063 0,08 0,1 0,125 0,125
M.2 | Rost- und säurebeständige  750 - 850 N/mm² 10 0,025 0,032 0,05 0,063 0,063 0,08 0,1 0,125 0,125
M.3 | Rost- und säurebeständige > 850 N/mm² 10 0,025 0,032 0,05 0,063 0,063 0,08 0,1 0,125 0,125
K.1 | Temperguss (≤ 240 HB) ≤ 820 N/mm² 27 0,04 0,05 0,08 0,1 0,1 0,125 0,16 0,2 0,2
K.2 | Temperguss (> 240 HB) > 800 N/mm² 22 0,04 0,05 0,08 0,1 0,1 0,125 0,16 0,2 0,2
N.2 | Aluminium-Gu legierungen Si (Si ≤ 12%) ≤ 600 N/mm² 55 0,05 0,063 0,1 0,125 0,125 0,16 0,2 0,25 0,25
N.3 | Aluminium-Gu legierungen Si (Si > 12%) ≤ 600 N/mm² 45 0,04 0,05 0,08 0,1 0,1 0,1 0,16 0,2 0,2
N.4 | Kupfer-Zink-Legierungen ≤ 800 N/mm² 27 0,035 0,04 0,063 0,08 0,08 0,125 0,125 0,16 0,16
N.5 | Kunststoff < 300 N/mm² 16 0,025 0,032 0,05 0,063 0,063 0,08 0,1 0,125 0,125
S.1 | Chrom-Nickellegierungen ≤ 1500 N/mm2 6   0,015 0,02 0,032 0,032 0,04 0,05 0,063 0,063
H.1 |Gehärte Stahl (<54 HRC) ≤ 1920 N/mm² 5   0,025 0,04 0,05 0,05 0,063 0,08 0,1 0,1

Berechnungen Schnittbedingungen

Produkteingeschaften

Typ T100

Typ T100

mehr +
Sehr dick Nurprofil, Breit mit den gerundeten hinteren Kanten Kern, Spitzenwinkel 135°.
Spitzenanschliffe - Form C

Spitzenanschliffe - Form C

mehr +
Kagelmantelschiff mit Kreuzanschiff, DIN 1412 Form C.
Bohrtiefe 10xD

Bohrtiefe 10xD

Material HSS Co5

Material HSS Co5

mehr +
Der Hochleistungsschnellstahl mit guter Zähigkeit für die Fräser zur Bearbeitung von Materialien bis einer Festigkeit von 1200 MPa.
Werkzeuggeometrie

Werkzeuggeometrie

mehr +
Spiralsteigung 35° - 40°.
Spitzenwinkel 128°

Spitzenwinkel 128°

Recht Helix

Recht Helix
