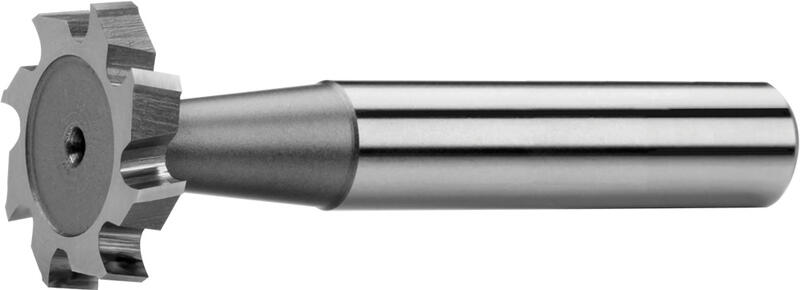

320005 Hochleistungsschnellstahl HSS Co5 DIN 850
Spannelement
Werkzeuggeometrie
Design der Schneide - gerade ZähneD<10
Design der Schneide - wechselnde Zähne
Hauptschneide des Scheibenfräsers.
Mögliche Vorschubrichtungen
Material HSS Co5

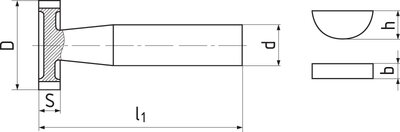

D
h 12
S
e 8
d
h 6
l1 Z b h Artikel Nr. Preis/St. Auf Lager Stückzahl
4,5 1 6 50 6 1 1,4 320005.045010 32,94 € Ja
7,5 1,5 6 50 6 1,5 2,6 320005.075015 26,37 € Ja
7,5 2 6 50 6 2 2,6 320005.075020 26,37 € Ja
10,5 2 6 50 6 2 3,7 320005.105020 31,51 € Ja
10,5 2,5 6 50 6 2,5 3,7 320005.105025 31,51 € Ja
10,5 3 6 50 6 3 3,7 320005.105030 31,51 € Ja
13,5* 2 10 56 6     320005.135020 32,98 € Ja
13,5 3 10 56 6 3 5 320005.135030 32,98 € Ja
13,5 4 10 56 6 4 5 320005.135040 32,98 € Ja
16,5 3 10 56 6 3 6,5 320005.165030 39,02 € Ja
16,5 4 10 56 6 4 6,5 320005.165040 39,02 € Nein
16,5 5 10 56 6 5 6,5 320005.165050 39,02 € Ja
19,5* 3 10 63 8     320005.195030 47,92 € Nein
19,5 4 10 63 8 4 7,5 320005.195040 47,92 € Ja
19,5 5 10 63 8 5 7,5 320005.195050 47,92 € Ja
19,5 6 10 63 8 6 7,5 320005.195060 47,92 € Ja
22,5* 4 10 63 8     320005.225040 54,24 € Nein
22,5 5 10 63 8 5 9 320005.225050 54,24 € Nein
22,5 6 10 63 8 6 9 320005.225060 54,24 € Ja
22,5 8 10 63 8 8 9 320005.225080 54,24 € Nein
25,5* 5 10 63 10     320005.255050 60,73 € Ja
25,5 6 10 63 10 6 10 320005.255060 60,73 € Ja
28,5 6 10 63 10 6 11 320005.285060 62,61 € Ja
28,5 8 10 63 10 8 11 320005.285080 62,61 € Ja
28,5 10 12 71 10 10 11 320005.285100 62,61 € Ja
32,5 6 12 71 10     320005.325060 64,65 € Nein
32,5 8 12 71 10 8 13 320005.325080 64,65 € Ja
32,5 10 12 71 10 10 13 320005.325100 64,65 € Ja
38,5* 8 12 71 10     320005.385080 76,78 € Ja
45,5* 8 12 71 12     320005.455080 91,76 € Ja
45,5 10 12 71 12 10 16 320005.455100 91,76 € Ja

*) ≠ DIN 850, ≠ DIN 6888

Schnittbedingungen


Material

Festigkeit

Ap

Ae

Vc
fz(mm/z)
Ø 4,5

Ø 7,5

Ø 10,5

Ø 13,5

Ø 16,5

Ø 19,5

Ø 22,5

Ø 25,5

Ø 28,5

Ø 32,5

Ø 45,5
P.1 | Automatenstähle, allgemeine Baustähle ≤ 600 N/mm² 1xS t1 (DIN 6888) 33 0.006 0.008 0.01 0.015 0.025 0.035 0.04 0.045 0.05 0.06 0.07
P.2 | Allgemeine Baustähle, Stahleguss ≤ 850 N/mm² 1xS t1 (DIN 6888) 28 0.006 0.008 0.01 0.015 0.025 0.035 0.04 0.045 0.05 0.06 0.07
P.3 | Niedriglegierte Werkzeugstähle ≤ 1100 N/mm² 1xS t1 (DIN 6888) 22 0.006 0.008 0.01 0.015 0.025 0.035 0.04 0.045 0.05 0.06 0.07
N.2 | Aluminium-Gu legierungen Si (Si ≤ 12%) ≤ 600 N/mm² 1xS t1 (DIN 6888) 45 0.08 0.01 0.013 0.02 0.033 0.046 0.052 0.059 0.065 0.078 0.091
S.2 | Titan, Titanlegierungen ≤ 1250 N/mm² 1xS t1 (DIN 6888) 11 0.006 0.004 0.007 0.011 0.018 0.025 0.028 0.032 0.035 0.042 0.49

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

Spannelement

mehr +
Glatter Schaft nach DIN 1835 A.
Design der Schneide - gerade Zähne

Design der Schneide - gerade Zähne

Hauptschneide des Scheibenfräsers.

Hauptschneide des Scheibenfräsers.

Material HSS Co5

Material HSS Co5

mehr +
Der Hochleistungsschnellstahl mit guter Zähigkeit für die Fräser zur Bearbeitung von Materialien bis einer Festigkeit von 1200 MPa.
Werkzeuggeometrie

Werkzeuggeometrie

mehr +
Drallwinkel = 10°. Spanwinkel = 10°.
Design der Schneide - wechselnde Zähne

Design der Schneide - wechselnde Zähne

Mögliche Vorschubrichtungen

Mögliche Vorschubrichtungen
