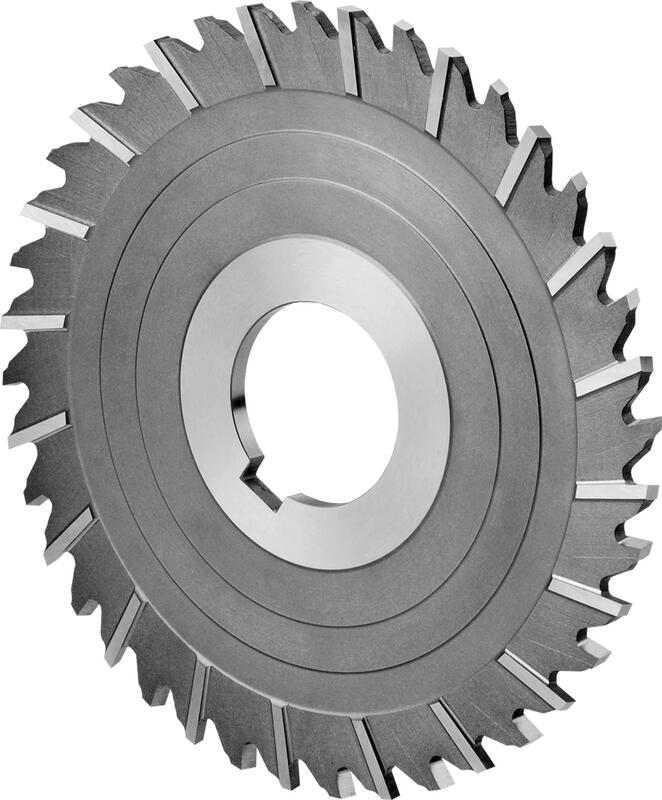

Scheibenfräser, schmal, feingeverzahnt, Typ H
|
D
js 16 |
S
k 11 |
d
H 7 | Z | Artikel Nr. | Preis/St. | Auf Lager | Stückzahl | |
|---|---|---|---|---|---|---|---|---|
| 50 | 1,6 | 16 | 24 | 736275.050016 | 77,30 € | Ja |
|
|
| 50 | 2 | 16 | 24 | 736275.050020 | 75,69 € | Ja |
|
|
| 50 | 2,5 | 16 | 24 | 736275.050025 | 71,98 € | Ja |
|
|
| 50 | 3 | 16 | 24 | 736275.050030 | 72,98 € | Ja |
|
|
| 50 | 3,5 | 16 | 24 | 736275.050035 | 73,39 € | Ja |
|
|
| 50 | 4 | 16 | 24 | 736275.050040 | 76,37 € | Ja |
|
|
| 50 | 5 | 16 | 22 | 736275.050050 | 79,92 € | Ja |
|
|
| 63 | 1,6 | 22 | 28 | 736275.063016 | 89,52 € | Nein |
|
|
| 63 | 2 | 22 | 28 | 736275.063020 | 73,02 € | Nein |
|
|
| 63 | 2,5 | 22 | 28 | 736275.063025 | 71,41 € | Ja |
|
|
| 63 | 3 | 22 | 28 | 736275.063030 | 70,85 € | Ja |
|
|
| 63 | 3,5 | 22 | 28 | 736275.063035 | 72,78 € | Ja |
|
|
| 63 | 4 | 22 | 28 | 736275.063040 | 75,24 € | Ja |
|
|
| 63 | 5 | 22 | 28 | 736275.063050 | 79,23 € | Ja |
|
|
| 63 | 6 | 22 | 28 | 736275.063060 | 87,02 € | Ja |
|
|
| 80 | 1,6 | 27 | 32 | 736275.080016 | 98,79 € | Ja |
|
|
| 80 | 2 | 27 | 32 | 736275.080020 | 88,06 € | Nein |
|
|
| 80 | 2,5 | 27 | 32 | 736275.080025 | 85,81 € | Ja |
|
|
| 80 | 3 | 27 | 32 | 736275.080030 | 85,24 € | Ja |
|
|
| 80 | 3,5 | 27 | 32 | 736275.080035 | 84,88 € | Ja |
|
|
| 80 | 4 | 27 | 32 | 736275.080040 | 88,91 € | Ja |
|
|
| 80 | 5 | 27 | 32 | 736275.080050 | 96,73 € | Ja |
|
|
| 80 | 6 | 27 | 32 | 736275.080060 | 102,62 € | Ja |
|
|
| 100 | 1,6 | 32 | 36 | 736275.100016 | 118,02 € | Ja |
|
|
| 100 | 2 | 32 | 36 | 736275.100020 | 112,30 € | Ja |
|
|
| 100 | 2,5 | 32 | 36 | 736275.100025 | 103,83 € | Ja |
|
|
| 100 | 3 | 32 | 36 | 736275.100030 | 98,75 € | Nein |
|
|
| 100 | 3,5 | 32 | 36 | 736275.100035 | 98,15 € | Ja |
|
|
| 100 | 4 | 32 | 36 | 736275.100040 | 103,47 € | Ja |
|
|
| 100 | 5 | 32 | 36 | 736275.100050 | 109,72 € | Ja |
|
|
| 100 | 6 | 32 | 36 | 736275.100060 | 123,31 € | Ja |
|
|
| 100 | 8 | 32 | 28 | 736275.100080 | 136,29 € | Ja |
|
|
| 125 | 1,6 | 32 | 40 | 736275.125016 | 160,48 € | Ja |
|
|
| 125 | 2 | 32 | 40 | 736275.125020 | 149,03 € | Nein |
|
|
| 125 | 2,5 | 32 | 40 | 736275.125025 | 137,46 € | Ja |
|
|
| 125 | 3 | 32 | 40 | 736275.125030 | 131,53 € | Ja |
|
|
| 125 | 3,5 | 32 | 40 | 736275.125035 | 128,55 € | Ja |
|
|
| 125 | 4 | 32 | 40 | 736275.125040 | 129,84 € | Nein |
|
|
| 125 | 5 | 32 | 40 | 736275.125050 | 139,03 € | Ja |
|
|
| 125 | 6 | 32 | 40 | 736275.125060 | 149,31 € | Ja |
|
|
| 125 | 7 | 32 | 32 | 736275.125070 | 165,08 € | Ja |
|
|
| 125 | 8 | 32 | 40 | 736275.125080 | 169,07 € | Ja |
|
|
| 125 | 10 | 32 | 32 | 736275.125100 | 193,51 € | Ja |
|
|
| 160 | 2 | 40 | 44 | 736275.160020 | 231,41 € | Nein |
|
|
| 160 | 2,5 | 40 | 44 | 736275.160025 | 220,12 € | Ja |
|
|
| 160 | 3 | 40 | 44 | 736275.160030 | 200,00 € | Ja |
|
|
| 160 | 3,5 | 40 | 48 | 736275.160035 | 200,20 € | Ja |
|
|
| 160 | 4 | 40 | 44 | 736275.160040 | 192,82 € | Ja |
|
|
| 160 | 5 | 40 | 44 | 736275.160050 | 204,27 € | Ja |
|
|
| 160 | 6 | 40 | 44 | 736275.160060 | 223,51 € | Ja |
|
|
| 160 | 8 | 40 | 36 | 736275.160080 | 255,04 € | Ja |
|
|
| 160 | 10 | 40 | 36 | 736275.160100 | 278,91 € | Ja |
|
|
| 160 | 12 | 40 | 36 | 736275.160120 | 294,48 € | Ja |
|
|
| 200 | 2 | 40 | 52 | 736275.200020 | 421,94 € | Ja |
|
|
| 200 | 2,5 | 40 | 52 | 736275.200025 | 410,04 € | Ja |
|
|
| 200 | 3 | 40 | 52 | 736275.200030 | 394,27 € | Ja |
|
|
| 200 | 4 | 40 | 52 | 736275.200040 | 378,91 € | Ja |
|
|
| 200 | 5 | 40 | 52 | 736275.200050 | 373,27 € | Ja |
|
|
| 200 | 6 | 40 | 52 | 736275.200060 | 382,02 € | Ja |
|
|
| 200 | 8 | 40 | 40 | 736275.200080 | 434,84 € | Ja |
|
|
| 200 | 10 | 40 | 40 | 736275.200100 | 440,60 € | Ja |
|
|
| 200 | 12 | 40 | 40 | 736275.200120 | 481,25 € | Ja |
|
|
| 200 | 14 | 40 | 40 | 736275.200140 | 491,77 € | Ja |
|
Schnittbedingungen
Material |
Festigkeit |
Ap |
Ae |
Vc |
fz(mm/z) Ø 50 |
Ø 63 |
Ø 80 |
Ø 100 |
Ø 125 |
Ø 160 |
Ø 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P.1 | Automatenstähle, allgemeine Baustähle | ≤ 600 N/mm² | 0,1xD | 1xS | 37.5 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 | 0.092 | 0.095 |
| P.2 | Allgemine Baustähle, Stahlguss | ≤ 850 N/mm² | 0,1xD | 1xS | 32.5 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 | 0.092 | 0.095 |
| P.4 | Vergütungsstähle | ≤ 900 N/mm² | 0,1xD | 1xS | 25 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 | 0.092 | 0.095 |
| P.5 | Hochlegierte Werkzugstähle | ≤ 1100 N/mm² | 0,1xD | 1xS | 18 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 | 0.092 | 0.095 |
| P.6 | Werkzeug- und Vergütengsstähle | > 1100 N/mm² | 0,1xD | 1xS | 16 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 | 0.092 | 0.095 |
| K.1 | Temperguss (≤ 240 HB) | ≤ 820 N/mm² | 0,1xD | 1xS | 30 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 | 0.092 | 0.095 |
| K.2 | Temperguss (> 240 HB) | > 800 N/mm² | 0,1xD | 1xS | 22 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 | 0.092 | 0.095 |
| N.2 | Aluminium-Gu legierungen Si (Si ≤ 12%) | ≤ 600 N/mm² | 0,1xD | 1xS | 160-260 | 0.035 | 0.042 | 0.049 | 0.056 | 0.063 | 0.0644 | 0.0665 |
| N.4 | Kupfer-Zink-Legierungen | ≤ 800 N/mm² | 0,1xD | 1xS | 60-100 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 | 0.092 | 0.095 |
Berechnungen Schnittbedingungen
Produkteingeschaften
Zylindrische Bohrung mit Längsnut nach DIN 138.
Drallwinkel = 10°.
Spanwinkel = 12°.
Der Hochleistungsschnellstahl mit guter Zähigkeit für die Fräser zur Bearbeitung von Materialien bis einer Festigkeit von 1200 MPa.
Für Fräsen (Endbearbeitung) von Werkstoffen mit der mittleren Festigkeit (bis 1200 MPa). Rauhheit Ra 3,2, aus-nahmweise auch 1,6.
