653375C
3
141218 Hochleistungsschnellstahl HSS Co8 DIN 844L
Spannelement
Typ N
WerkzeuggeometrieD>20
WerkzeuggeometrieD<=20
Mögliche Vorschubrichtungen
Material HSS Co8

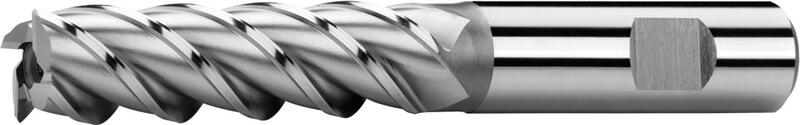

Schaftfräser lang, 40°/35°, Typ N, Weldon Schaft
D
k 10
d
h 6
l1 l2 λ Z Artikel Nr. Preis/St. Auf Lager Stückzahl
6 6 68 24 40 4 141218.060 10,24 € Nein
7 10 80 30 40 4 141218.070 11,92 € Ja
8 10 88 38 40 4 141218.080 12,88 € Nein
9 10 88 38 40 4 141218.090 15,32 € Ja
10 10 95 45 40 4 141218.100 15,16 € Nein
11 12 102 45 40 4 141218.110 18,04 € Ja
12 12 110 53 40 4 141218.120 18,12 € Ja
13 12 110 53 40 4 141218.130 25,52 € Ja
14 12 110 53 40 4 141218.140 21,48 € Ja
15 12 110 53 40 4 141218.150 25,20 € Ja
16 16 123 63 40 4 141218.160 25,16 € Ja
17 16 123 63 40 4 141218.170 30,96 € Ja
18 16 123 63 40 4 141218.180 28,64 € Ja
20 20 141 75 40 4 141218.200 35,72 € Ja
22 20 141 75 35 5 141218.220 48,52 € Ja
25 25 166 90 35 5 141218.250 64,40 € Nein
28 25 166 90 35 5 141218.280 82,56 € Ja
30 25 166 90 35 6 141218.300 93,56 € Ja
32 32 186 106 35 6 141218.320 104,80 € Nein
36 32 186 106 35 6 141218.360 132,76 € Ja
40 32 205 125 35 6 141218.40032 158,16 € Ja

D 40 ≠ DIN 844L

Schnittbedingungen


Material

Festigkeit

Ap

Ae

Vc
fz(mm/z)
Ø 3

Ø 6

Ø 8

Ø 10

Ø 12

Ø 16

Ø 18

Ø 20

Ø 25

Ø 32

Ø 40
P.1 | Automatenstähle, allgemeine Baustähle ≤ 600 N/mm² 1xD 0,1xD 45 0.006 0.015 0.021 0.028 0.034 0.044 0.051 0.057 0.071 0.091 0.11
P.2 | Allgemine Baustähle, Stahlguss ≤ 850 N/mm² 1xD 0,1xD 39 0.006 0.015 0.021 0.028 0.034 0.044 0.051 0.057 0.071 0.091 0.11
P.3 | Niedriglegierte Werkzeugstähle ≤ 1100 N/mm² 1xD 0,1xD 24 0.006 0.015 0.021 0.028 0.034 0.044 0.051 0.057 0.071 0.091 0.11
P.4 | Vergütungsstähle ≤ 900 N/mm² 1xD 0,1xD 30 0.006 0.015 0.021 0.028 0.034 0.044 0.051 0.057 0.071 0.091 0.11
P.5 | Hochlegierte Werkzugstähle ≤ 1100 N/mm² 1xD 0,1xD 24 0.006 0.015 0.021 0.028 0.034 0.044 0.051 0.057 0.071 0.091 0.11

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

Spannelement

mehr +
Seitliche Mitnahmefläche nach DIN 1835 B.
Werkzeuggeometrie

Werkzeuggeometrie

mehr +
Schrägungswinkel = 35°. Winkel der Harke = 12°.
Mögliche Vorschubrichtungen

Mögliche Vorschubrichtungen

Typ N

Typ N

mehr +
Universal einsetzbar. Geeignet für Werkstoffe bis einer Festigkeit von 900 MPa.
Werkzeuggeometrie

Werkzeuggeometrie

mehr +
Drallwinkel = 40°. Spanwinkel = 12°.
Material HSS Co8

Material HSS Co8

mehr +
Der Hochleistungsschnellstahl mit guter Zähigkeit und einwandfreier Warmebeständigkeit. Vorallem für das Fräsen von hochfesten Materialien, austenitischen Stählen, Stählen für Warmverformung u.s.w. geeignet.
