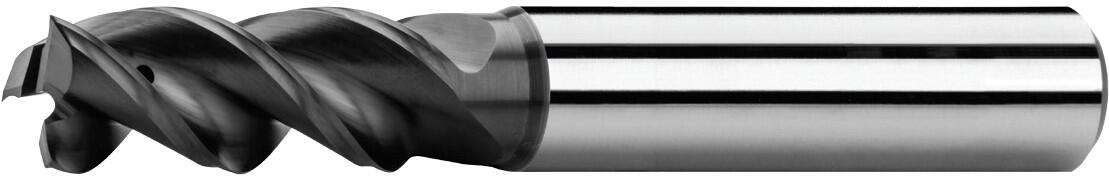

Schaftfräser lang, mit dem Eckenradius und Innenkühlung, 1 Schneide über die Mitte, 44°-46°, Typ W, glatter Schaft, Beschichtung ta-C
|
D
e8 | d | l1 | l2 | l3 | Dn | R | Z | Artikel Nr. | Preis/St. | Auf Lager | Stückzahl | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 6 | 57 | 15 | 19 | 5,4 | 0,1 | 3 | S111402RC.060 | 68,67 € | Ja |
|
|
| 8 | 8 | 63 | 21 | 25 | 7,2 | 0,1 | 3 | S111402RC.080 | 85,36 € | Ja |
|
|
| 10 | 10 | 72 | 24 | 32 | 9 | 0,1 | 3 | S111402RC.100 | 105,69 € | Ja |
|
|
| 12 | 12 | 83 | 28 | 36 | 11 | 0,2 | 3 | S111402RC.120 | 130,81 € | Nein |
|
|
| 14 | 14 | 83 | 30 | 36 | 13 | 0,2 | 3 | S111402RC.140 | 167,14 € | Ja |
|
|
| 16 | 16 | 92 | 35 | 42 | 15 | 0,2 | 3 | S111402RC.160 | 205,60 € | Ja |
|
|
| 18 | 18 | 92 | 38 | 42 | 17 | 0,2 | 3 | S111402RC.180 | 254,84 € | Nein |
|
|
| 20 | 20 | 104 | 42 | 52 | 19 | 0,2 | 3 | S111402RC.200 | 298,43 € | Ja |
|
|
| 25 | 25 | 120 | 50 | 62 | 24 | 0,2 | 3 | S111402RC.250 | 464,88 € | Ja |
|
Schnittbedingungen
Material |
Strength |
Ap |
Ae |
Vc |
fz(mm/z) Ø3 |
Ø4 |
Ø5 |
Ø6 |
Ø8 |
Ø10 |
Ø12 |
Ø16 |
Ø20 |
Ø25 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| N.1 | Aluminium, Aluminium-Gu leg. Si (Si ≤ 6%) | ≤ 400 N/mm² | 0,3xD | 1xD | 400 | 0,039 | 0,052 | 0,065 | 0,078 | 0,104 | 0,13 | 0,156 | 0,208 | 0,26 | 0,325 |
| N.2 | Aluminium-Gu leg. Si (Si ≤ 12%) | ≤ 600 N/mm² | 0,3xD | 1xD | 350 | 0,039 | 0,052 | 0,065 | 0,078 | 0,104 | 0,13 | 0,156 | 0,208 | 0,26 | 0,325 |
| N.4 | Kupfer-Zink-Legierungen | ≤ 800 N/mm² | 0,3xD | 1xD | 350 | 0,039 | 0,052 | 0,065 | 0,078 | 0,104 | 0,13 | 0,156 | 0,208 | 0,26 | 0,325 |
Berechnungen Schnittbedingungen
Produkteingeschaften
Glatter Schaft nach DIN 6535 HA.
Drallwinkel = 44-46°.
Spanwinkel = 15°.
Stirn Ausführung - Radius
Innenkühlung
Die Ta-C-Beschichtung ist für die Bearbeitung von Nichteisenmetallen, Aluminiumlegierungen mit höherem Si-Gehalt, Kupfer, Messing, Bronze und Kunststoffen vorgesehen. Aufgrund der geringen Dicke, des sehr niedrigen Reibungskoeffizienten und der geringen Klebeneigung eignet sich die ta-C-Beschichtung für Werkstoffe, die zum Kleben neigen, da sie Ablagerungen an den Schneidkanten verhindert.
Für die Bearbeitung von weichen Werkstoffen, z.B. Aluminium und NE-Metallen.
Mögliche Vorschubrichtungen
Öl-kühlung.
Hartmetallwerkstoffe zeichnen sich durch hohe Druckfestigkeit, hohe Härte und damit hohe Verschleißfestigkeit, aber auch durch begrenzte Biegefestigkeit und Zähigkeit aus.
