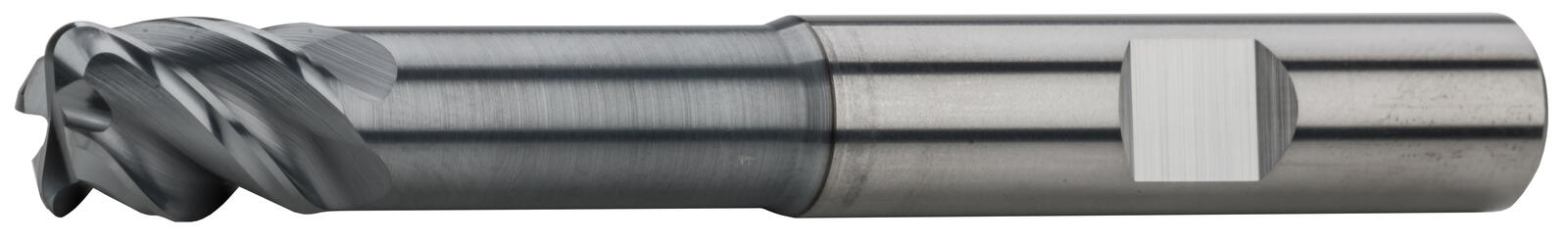

S152512R AlCrN Hartmetall (VHM)
Spannelement
Betriebsnorm
Typ N
Werkzeuggeometrie
Mögliche Vorschubrichtungen
Stirn Ausführung - Radius
Öl-kühlung.
VHM
AlCrN Beschichtigung

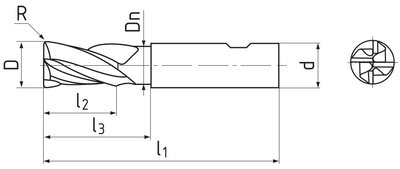

D
e 8
d
h 5
l1 l2 l3 Dn R Z Artikel Nr. Preis/St. Auf Lager Stückzahl
4 6 57 5 16 3,6 0,3 4 S152512R.04003 AlCrN 30,41 € Nein
4 6 57 5 16 3,6 0,5 4 S152512R.04005 AlCrN 30,41 € Nein
6 6 62 7 24 5,4 0,3 4 S152512R.06003 AlCrN 30,41 € Nein
6 6 62 7 24 5,4 0,5 4 S152512R.06005 AlCrN 30,41 € Nein
6 6 62 7 24 5,4 1 4 S152512R.06010 AlCrN 30,41 € Nein
8 8 68 9 30 7,2 0,5 4 S152512R.08005 AlCrN 38,16 € Nein
8 8 68 9 30 7,2 1 4 S152512R.08010 AlCrN 38,16 € Nein
10 10 80 11 38 9 0,5 4 S152512R.10005 AlCrN 65,51 € Nein
10 10 80 11 38 9 1 4 S152512R.10010 AlCrN 65,51 € Nein
12 12 93 13 46 11 0,5 4 S152512R.12005 AlCrN 84,08 € Nein
12 12 93 13 46 11 1 4 S152512R.12010 AlCrN 84,08 € Nein
12 12 93 13 46 11 2 4 S152512R.12020 AlCrN 87,92 € Nein
16 16 108 17 58 15 1 4 S152512R.16010 AlCrN 153,39 € Nein
16 16 108 17 58 15 2 4 S152512R.16020 AlCrN 157,18 € Nein
16 16 108 17 58 15 3 4 S152512R.16030 AlCrN 157,18 € Nein

Schnittbedingungen


Material

Festigkeit

Ap

Ae

Vc
fz(mm/z)
Ø 4

Ø 6

Ø 8

Ø 10

Ø 12

Ø 16
P.1 | Automatenstähle, allgemeine Baustähle ≤ 600 N/mm² 1xD 0,2xD 210 0.2 0.03 0.04 0.05 0.06 0.08
P.3 | Niedriglegierte Werkzeugstähle ≤ 1100 N/mm² 1xD 0,2xD 175 0.2 0.03 0.04 0.05 0.06 0.08
P.5 | Hochlegierte Werkzugstähle ≤ 1100 N/mm² 1xD 0,2xD 120 0.2 0.03 0.04 0.05 0.06 0.08
M.1 | Rost- und säurebeständige ≤ 750 N/mm² 1xD 0,2xD 110 0.2 0.03 0.04 0.05 0.06 0.08
M.2 | Rost- und säurebeständige 750 - 850 N/mm² 1xD 0,2xD 90 0.2 0.03 0.04 0.05 0.06 0.08
K.1 | Temperguss (≤ 240 HB) ≤ 820 N/mm² 1xD 0,2xD 150 0.2 0.03 0.04 0.05 0.06 0.08
K.2 | Temperguss (> 240 HB) > 800 N/mm² 1xD 0,2xD 110 0.2 0.03 0.04 0.05 0.06 0.08
S.1 | Chrom-Nickellegierungen ≤ 1500 N/mm² 1xD 0,2xD 50 0.2 0.03 0.04 0.05 0.06 0.08
S.2 | Titan, Titanlegierungen ≤ 1250 N/mm² 1xD 0,2xD 70 0.2 0.03 0.04 0.05 0.06 0.08
H.1 | Gehärte Stahl (< 54 HRC) ≤ 1920 N/mm² 1xD 0,2xD 120 0.2 0.03 0.04 0.05 0.06 0.08
H.2 | Gehärte Stahl (54 - 60 HRC) 1920 - 2210 N/mm² 1xD 0,2xD 100 0.2 0.03 0.04 0.05 0.06 0.08

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

Spannelement

mehr +
Seitliche Mitnahmefläche nach DIN 6535 HB.
Typ N

Typ N

mehr +
Universal einsetzbar. Geeignet für Werkstoffe bis einer Festigkeit von 900 MPa.
Mögliche Vorschubrichtungen

Mögliche Vorschubrichtungen

Öl-kühlung.

Öl-kühlung.

AlCrN Beschichtigung

AlCrN Beschichtigung

mehr +
Beschichtung mit sehr hohe Verschleissfestigkeit und ausgezeichnete Wärmehärte.
Betriebsnorm

Betriebsnorm

Werkzeuggeometrie

Werkzeuggeometrie

mehr +
Drallwinkel = 44/45°. Spanwinkel = 10°.
Stirn Ausführung - Radius

Stirn Ausführung - Radius

VHM

VHM

mehr +
Hartmetallwerkstoffe zeichnen sich durch hohe Druckfestigkeit, hohe Härte und damit hohe Verschleißfestigkeit, aber auch durch begrenzte Biegefestigkeit und Zähigkeit aus.
