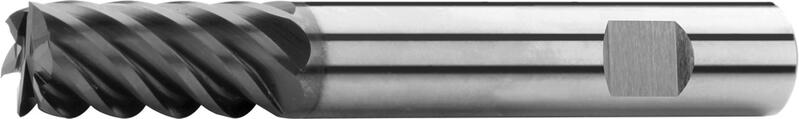

S131612 AlTiN Hartmetall (VHM) DIN 6527L
Spannelement
Typ H
Werkzeuggeometrie
Mögliche Vorschubrichtungen
Stirn Ausführung
Öl-kühlung.
VHM
AlTiN Beschichtung
D
h 10
d
h 6
l1 l2 Z Artikel Nr. Preis/St. Auf Lager Stückzahl
6 6 57 13 6 S131612.060 AlTiN 22,24 € Ja
8 8 63 19 6 S131612.080 AlTiN 30,78 € Ja
10 10 72 22 6 S131612.100 AlTiN 41,43 € Ja
12 12 83 26 6 S131612.120 AlTiN 58,86 € Ja
14 14 83 26 6 S131612.140 AlTiN 73,51 € Ja
16 16 92 32 6 S131612.160 AlTiN 98,94 € Ja
18 18 92 32 8 S131612.180 AlTiN 124,00 € Ja
20 20 104 38 8 S131612.200 AlTiN 147,96 € Ja

Schnittbedingungen


Material

Festigkeit

Ap

Ae

Vc
fz(mm/z)
Ø 6

Ø 8

Ø 10

Ø 12

Ø 16

Ø 18

Ø 20
P.1 | Automatenstähle, allgemeine Baustähle ≤ 600 N/mm² 1,75xD 0,05xD 180 0.03 0.04 0.05 0.06 0.08 0.09 0.1
P.3 | Niedriglegierte Werkzeugstähle ≤ 1100 N/mm² 1,75xD 0,05xD 100 0.03 0.04 0.05 0.06 0.08 0.09 0.1
P.5 | Hochlegierte Werkzugstähle ≤ 1100 N/mm² 1,75xD 0,05xD 80 0.03 0.04 0.05 0.06 0.08 0.09 0.1
M.1 | Rost- und säurebeständige ≤ 750 N/mm² 1,75xD 0,05xD 90 0.03 0.04 0.05 0.06 0.08 0.09 0.1
M.2 | Rost- und säurebeständige 750 - 850 N/mm² 1,75xD 0,05xD 80 0.03 0.04 0.05 0.06 0.08 0.09 0.1
K.1 | Temperguss (≤ 240 HB) ≤ 820 N/mm² 1,75xD 0,05xD 140 0.03 0.04 0.05 0.06 0.08 0.09 0.1
K.2 | Temperguss (> 240 HB) > 800 N/mm² 1,75xD 0,05xD 100 0.03 0.04 0.05 0.06 0.08 0.09 0.1
S.1 | Chrom-Nickellegierungen ≤ 1500 N/mm² 1,75xD 0,05xD 50 0.03 0.04 0.05 0.06 0.08 0.09 0.1
S.2 | Titan, Titanlegierungen ≤ 1250 N/mm² 1,75xD 0,05xD 70 0.03 0.04 0.05 0.06 0.08 0.09 0.1
H.1 | Gehärte Stahl (< 54 HRC) ≤ 1920 N/mm² 1,75xD 0,05xD 80 0.03 0.04 0.05 0.06 0.08 0.09 0.1

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

Spannelement

mehr +
Seitliche Mitnahmefläche nach DIN 6535 HB.
Werkzeuggeometrie

Werkzeuggeometrie

mehr +
Drallwinkel = 45°. Spanwinkel = 12°.
Stirn Ausführung

Stirn Ausführung

VHM

VHM

mehr +
Hartmetallwerkstoffe zeichnen sich durch hohe Druckfestigkeit, hohe Härte und damit hohe Verschleißfestigkeit, aber auch durch begrenzte Biegefestigkeit und Zähigkeit aus.
Typ H

Typ H

mehr +
Für Fräsen (Endbearbeitung) von Werkstoffen mit der mittleren Festigkeit (bis 1200 MPa). Rauhheit Ra 3,2, aus-nahmweise auch 1,6.
Mögliche Vorschubrichtungen

Mögliche Vorschubrichtungen

Öl-kühlung.

Öl-kühlung.

AlTiN Beschichtung

AlTiN Beschichtung

mehr +
Die Beschichtung mit ähnlichen Eigeschaften und sogar mit höherer Härte als TiAlN. Gute thermische Stabilität. Für anspruchsvollste Applikationen einsetzbar. Die Beschichtung zeigt ausgezeichnete Resultate, namenlicht in der Kombination mit dem Stahl HSSE-PM (ASP 2030). Die aus diesem Stahl gefertigten Fräser werden standardmässig mit AlTiN beschichtet.
