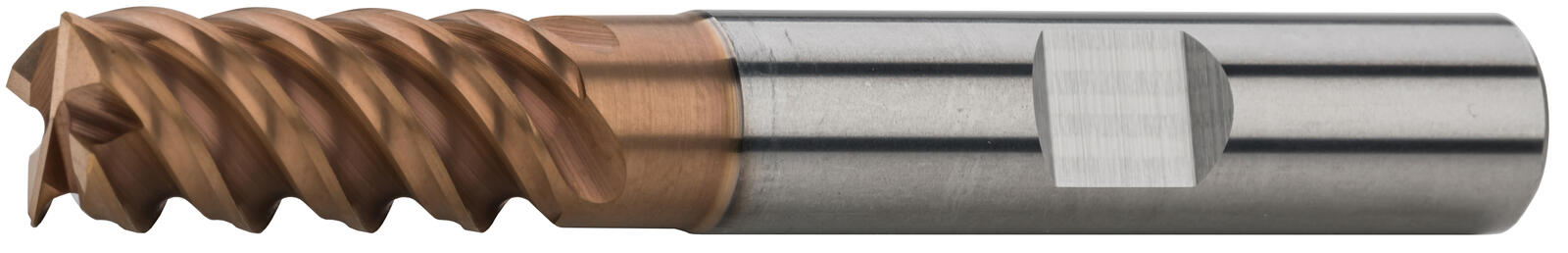

Schaftfräser lang, 55°, Typ N, Weldon Schaft, Beschichtung AlCr
|
D
e 8 |
d
h 5 | l1 | l2 | l3 | Z | Artikel Nr. | Preis/St. | Auf Lager | Stückzahl | |
|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 6 | 57 | 13 | 19 | 4 | S152612.060 | 32,46 € | Nein |
|
|
| 8 | 8 | 63 | 19 | 25 | 4 | S152612.080 | 39,72 € | Nein |
|
|
| 10 | 10 | 72 | 22 | 30 | 4 | S152612.100 | 54,23 € | Nein |
|
|
| 12 | 12 | 83 | 26 | 36 | 4 | S152612.120 | 71,25 € | Nein |
|
|
| 14 | 14 | 83 | 26 | 36 | 4 | S152612.140 | 84,92 € | Nein |
|
|
| 16 | 16 | 92 | 32 | 42 | 4 | S152612.160 | 109,35 € | Nein |
|
|
| 18 | 18 | 92 | 32 | 42 | 4 | S152612.180 | 130,69 € | Nein |
|
|
| 20 | 20 | 104 | 38 | 52 | 4 | S152612.200 | 162,78 € | Nein |
|
Schnittbedingungen
Material |
Festigkeit |
Ap |
Ae |
Vc |
fz(mm/z) Ø 6 |
Ø 8 |
Ø 10 |
Ø 12 |
Ø 16 |
Ø 20 |
|---|---|---|---|---|---|---|---|---|---|---|
| M.1 | Rost- und säurebeständige | ≤ 750 N/mm² | 1,75xD | 0,2xD | 120 | 0.017 | 0.023 | 0.028 | 0.034 | 0.045 | 0.057 |
| M.2 | Rost- und säurebeständige | 750 - 850 N/mm² | 1,75xD | 0,2xD | 100 | 0.017 | 0.023 | 0.028 | 0.034 | 0.045 | 0.057 |
| S.1 | Chrom-Nickellegierungen | ≤ 1500 N/mm² | 1,75xD | 0,2xD | 70 | 0.017 | 0.023 | 0.028 | 0.034 | 0.045 | 0.057 |
| S.2 | Titan, Titanlegierungen | ≤ 1250 N/mm² | 1,75xD | 0,2xD | 90 | 0.017 | 0.023 | 0.028 | 0.034 | 0.045 | 0.057 |
Berechnungen Schnittbedingungen
Produkteingeschaften
Seitliche Mitnahmefläche nach DIN 6535 HB.
Universal einsetzbar. Geeignet für Werkstoffe bis einer Festigkeit von 900 MPa.
Stirn Ausführung
Hartmetallwerkstoffe zeichnen sich durch hohe Druckfestigkeit, hohe Härte und damit hohe Verschleißfestigkeit, aber auch durch begrenzte Biegefestigkeit und Zähigkeit aus.
Betriebsnorm
Mögliche Vorschubrichtungen
Öl-kühlung.
