542375C
3

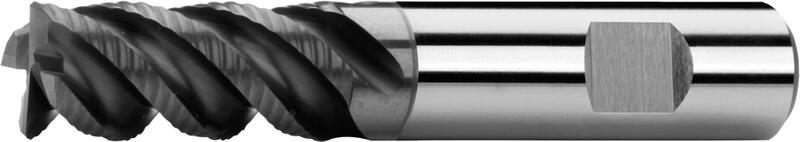

S119612 Hartmetall (VHM) DIN 6527L
Spannelement
Typ HR
Werkzeuggeometrie
Mögliche Vorschubrichtungen
Stirn Ausführung
Öl-kühlung.
VHM
AlTiN Beschichtung

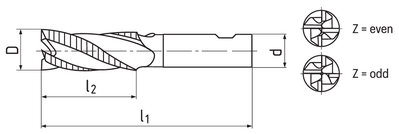

D
h 10
d
h 6
l1 l2 Z Artikel Nr. Preis/St. Auf Lager Stückzahl
4 6 57 11 3 S119612.040 21,94 € Ja
5 6 57 13 4 S119612.050 21,94 € Ja
6 6 57 13 4 S119612.060 21,94 € Ja
8 8 63 19 4 S119612.080 31,21 € Ja
10 10 72 22 4 S119612.100 42,42 € Ja
12 12 83 26 4 S119612.120 59,35 € Ja
14 14 83 26 4 S119612.140 79,80 € Ja
16 16 92 32 4 S119612.160 102,98 € Ja
16 16 92 32 5 S119612.160Z5 102,98 € Ja
18 18 92 32 5 S119612.180 125,81 € Nein
20 20 104 38 5 S119612.200 141,17 € Ja
20 20 104 38 6 S119612.200Z6 141,17 € Ja

Schnittbedingungen


Material

Festigkeit

Ap

Ae

Vc
fz(mm/z)
Ø 4

Ø 6

Ø 8

Ø 10

Ø 12

Ø 16

Ø 18

Ø 20
P.1 | Automatenstähle, allgemeine Baustähle ≤ 600 N/mm² 1,5xD 0,4xD 180 0.01 0.015 0.02 0.025 0.03 0.04 0.045 0.05
P.3 | Niedriglegierte Werkzeugstähle ≤ 1100 N/mm² 1,5xD 0,4xD 100 0.01 0.015 0.02 0.025 0.03 0.04 0.045 0.05
P.5 | Hochlegierte Werkzugstähle ≤ 1100 N/mm² 1,5xD 0,4xD 80 0.01 0.015 0.02 0.025 0.03 0.04 0.045 0.05
M.1 | Rost- und säurebeständige ≤ 750 N/mm² 1,5xD 0,4xD 90 0.01 0.015 0.02 0.025 0.03 0.04 0.045 0.05
M.2 | Rost- und säurebeständige 750 - 850 N/mm² 1,5xD 0,4xD 80 0.01 0.015 0.02 0.025 0.03 0.04 0.045 0.05
K.1 | Temperguss (≤ 240 HB) ≤ 820 N/mm² 1,5xD 0,4xD 140 0.01 0.015 0.02 0.025 0.03 0.04 0.045 0.05
K.2 | Temperguss (> 240 HB) > 800 N/mm² 1,5xD 0,4xD 100 0.01 0.015 0.02 0.025 0.03 0.04 0.045 0.05
S.1 | Chrom-Nickellegierungen ≤ 1500 N/mm² 1,5xD 0,4xD 50 0.01 0.015 0.02 0.025 0.03 0.04 0.045 0.05
S.2 | Titan, Titanlegierungen ≤ 1250 N/mm² 1,5xD 0,4xD 70 0.01 0.015 0.02 0.025 0.03 0.04 0.045 0.05

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

Spannelement

mehr +
Seitliche Mitnahmefläche nach DIN 6535 HB.
Werkzeuggeometrie

Werkzeuggeometrie

mehr +
Drallwinkel = 45°. Spanwinkel = 6°.
Stirn Ausführung

Stirn Ausführung

VHM

VHM

mehr +
Hartmetallwerkstoffe zeichnen sich durch hohe Druckfestigkeit, hohe Härte und damit hohe Verschleißfestigkeit, aber auch durch begrenzte Biegefestigkeit und Zähigkeit aus.
Typ HR

Typ HR

mehr +
Für Schruppen von Werkstoffen mit mittlerer und höherer Festigkeit (bis 1200 MPa), Rauhheit Ra 6,3 und grober.
Mögliche Vorschubrichtungen

Mögliche Vorschubrichtungen

Öl-kühlung.

Öl-kühlung.

AlTiN Beschichtung

AlTiN Beschichtung

mehr +
Die Beschichtung mit ähnlichen Eigeschaften und sogar mit höherer Härte als TiAlN. Gute thermische Stabilität. Für anspruchsvollste Applikationen einsetzbar. Die Beschichtung zeigt ausgezeichnete Resultate, namenlicht in der Kombination mit dem Stahl HSSE-PM (ASP 2030). Die aus diesem Stahl gefertigten Fräser werden standardmässig mit AlTiN beschichtet.
