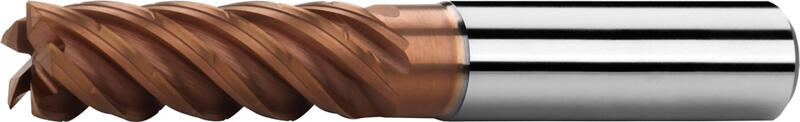

Schaftfräser lang, 41°-42°, trochoide Fräsern, Typ T, glatter Schaft, Beschichtung AlCr

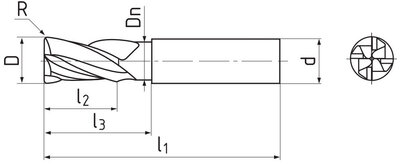

| D e 8 | d h 5 | l1 | l2 | l3 | Dn | R | Z | Artikel Nr. | Preis/St. | Auf Lager | Stückzahl | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 6 | 62 | 18 | 24 | 5,7 | 5 | S143502T.060 | 85,92 €71,01 € | Ja | |||
| 6 | 6 | 62 | 18 | 24 | 5,7 | 0,5 | 5 | S143502T.06005 | 100,01 €82,65 € | Nein | ||
| 6 | 6 | 62 | 18 | 24 | 5,7 | 1 | 5 | S143502T.06010 | 100,01 €82,65 € | Nein | ||
| 8 | 8 | 68 | 24 | 30 | 7,6 | 5 | S143502T.080 | 107,75 €89,05 € | Nein | |||
| 8 | 8 | 68 | 24 | 30 | 7,6 | 0,5 | 5 | S143502T.08005 | 135,31 €111,83 € | Nein | ||
| 8 | 8 | 68 | 24 | 30 | 7,6 | 1 | 5 | S143502T.08010 | 135,31 €111,83 € | Nein | ||
| 10 | 10 | 80 | 30 | 38 | 9,5 | 5 | S143502T.100 AlCr | 161,60 €133,55 € | Ja | |||
| 10 | 10 | 80 | 30 | 38 | 9,5 | 0,5 | 5 | S143502T.10005 AlCr | 198,94 €164,41 € | Ja | ||
| 10 | 10 | 80 | 30 | 38 | 9,5 | 1 | 5 | S143502T.10010 AlCr | 198,94 €164,41 € | Ja | ||
| 10 | 10 | 80 | 30 | 38 | 9,5 | 2 | 5 | S143502T.10020 AlCr | 198,94 €164,41 € | Ja | ||
| 12 | 12 | 93 | 36 | 46 | 11,5 | 5 | S143502T.120 | 218,53 €180,60 € | Nein | |||
| 12 | 12 | 93 | 36 | 46 | 11,5 | 0,5 | 5 | S143502T.12005 | 264,70 €218,76 € | Ja | ||
| 12 | 12 | 93 | 36 | 46 | 11,5 | 1 | 5 | S143502T.12010 | 264,70 €218,76 € | Ja | ||
| 12 | 12 | 93 | 36 | 46 | 11,5 | 2 | 5 | S143502T.12020 | 264,70 €218,76 € | Ja | ||
| 16 | 16 | 108 | 48 | 58 | 15,5 | 5 | S143502T.160 | 421,60 €348,43 € | Nein | |||
| 16 | 16 | 108 | 48 | 58 | 15,5 | 0,5 | 5 | S143502T.16005 | 430,55 €355,83 € | Nein | ||
| 16 | 16 | 108 | 48 | 58 | 15,5 | 1 | 5 | S143502T.16010 | 430,55 €355,83 € | Ja | ||
| 16 | 16 | 108 | 48 | 58 | 15,5 | 2 | 5 | S143502T.16020 | 430,55 €355,83 € | Ja | ||
| 20 | 20 | 126 | 60 | 74 | 19,5 | 5 | S143502T.200 | 654,49 €540,90 € | Nein | |||
| 20 | 20 | 126 | 60 | 74 | 19,5 | 1 | 5 | S143502T.20010 | 663,54 €548,38 € | Nein | ||
| 20 | 20 | 126 | 60 | 74 | 19,5 | 2 | 5 | S143502T.20020 | 663,64 €548,46 € | Nein | ||
| 20 | 20 | 126 | 60 | 74 | 19,5 | 3 | 5 | S143502T.20030 | 685,34 €566,40 € | Nein | ||
| 25 | 25 | 150 | 75 | 92 | 24 | 5 | S143502T.250 | 1 151,68 €951,80 € | Nein |
Schnittbedingungen
Material | Festigkeit | Ap | Ae | Vc | fz(mm/z) Ø 6 | Ø 8 | Ø 10 | Ø 12 | Ø 14 | Ø 16 | Ø 18 | Ø 20 | Ø 25 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M.1 | Rost- und säurebeständige | ≤ 750 N/mm² | 3xD | 0,06xD | 190 | 0.072 | 0.096 | 0.12 | 0.144 | 0.168 | 0.192 | 0.216 | 0.24 | 0.3 |
| M.2 | Rost- und säurebeständige | 750 - 850 N/mm² | 3xD | 0,06xD | 170 | 0.072 | 0.096 | 0.12 | 0.144 | 0.168 | 0.192 | 0.216 | 0.24 | 0.3 |
| S.1 | Chrom-nickellegierungen | ≤ 1500 N/mm² | 3xD | 0,06xD | 80 | 0.072 | 0.096 | 0.12 | 0.144 | 0.168 | 0.192 | 0.216 | 0.24 | 0.3 |
| S.2 | Titan, Titanlegierungen | ≤ 1250 N/mm² | 3xD | 0,06xD | 130 | 0.072 | 0.096 | 0.12 | 0.144 | 0.168 | 0.192 | 0.216 | 0.24 | 0.3 |
Berechnungen Schnittbedingungen
Produkteingeschaften
Glatter Schaft nach DIN 6535 HA.
Drallwinkel = 41/42°. Spanwinkel = 10°.
Stirn Ausführung
Öl-kühlung.
AlCr Beschichtigung
Universal einsetzbar. Geeignet für Werkstoffe bis einer Festigkeit von 900 MPa.
Mögliche Vorschubrichtungen
Stirn Ausführung - Radius
Hartmetallwerkstoffe zeichnen sich durch hohe Druckfestigkeit, hohe Härte und damit hohe Verschleißfestigkeit, aber auch durch begrenzte Biegefestigkeit und Zähigkeit aus.
