S119602N Hartmetall (VHM)
Spannelement
Betriebsnorm
Typ HR
Werkzeuggeometrie
Mögliche Vorschubrichtungen
Stirn Ausführung
Luftkühlung
VHM
AlCrN Beschichtigung

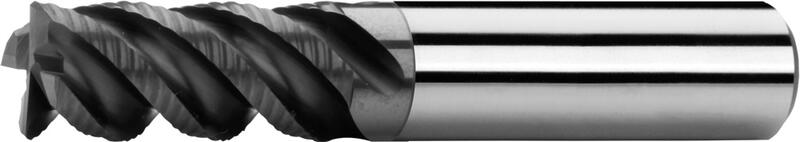

Schaftfräser lang, 2 Schneiden bis Mitte, 45°, Typ HR, glatter Schaft, Beschichtung AlCrN
D
h 10
d
h 6
l1 l2 l3 Dn Z Artikel Nr. Preis/St. Auf Lager Stückzahl
4 6 57 11 16 3,8 3 S119602N.040 27,52 € Ja
5 6 57 13 18 4,8 4 S119602N.050 27,52 € Ja
6 6 57 13 19 5,7 4 S119602N.060 27,52 € Ja
8 8 63 19 25 7,6 4 S119602N.080 36,44 € Ja
10 10 72 22 30 9,5 4 S119602N.100 49,24 € Nein
12 12 83 26 36 11,5 4 S119602N.120 66,56 € Ja
14 14 83 26 36 13,5 4 S119602N.140 80,96 € Ja
16 16 92 32 42 15,5 4 S119602N.160 109,16 € Ja
16 16 92 32 42 15,5 5 S119602N.160Z5 109,16 € Nein
18 18 92 32 42 17,5 5 S119602N.180 127,28 € Nein
20 20 104 38 52 19,5 5 S119602N.200 166,92 € Ja
20 20 104 38 52 19,5 6 S119602N.200Z6 166,92 € Ja

Schnittbedingungen


Material

Festigkeit

Ap

Ae

Vc
fz(mm/z)
Ø 4

Ø 6

Ø 8

Ø 10

Ø 12

Ø 16

Ø 18

Ø 20
P.1 | Automatenstähle, allgemeine Baustähle ≤ 600 N/mm² 1,5xD 0,4xD 210 0.02 0.03 0.04 0.055 0.065 0.085 0.1 0.11
P.3 | Niedriglegierte Werkzeugstähle ≤ 1100 N/mm² 1,5xD 0,4xD 175 0.02 0.03 0.04 0.055 0.065 0.085 0.1 0.11
P.5 | Hochlegierte Werkzugstähle ≤ 1100 N/mm² 1,5xD 0,4xD 120 0.02 0.03 0.04 0.055 0.065 0.085 0.1 0.11
M.1 | Rost- und säurebeständige ≤ 750 N/mm² 1,5xD 0,4xD 110 0.02 0.03 0.04 0.055 0.065 0.085 0.1 0.11
M.2 | Rost- und säurebeständige 750 - 850 N/mm² 1,5xD 0,4xD 90 0.02 0.03 0.04 0.055 0.065 0.085 0.1 0.11
K.1 | Temperguss (≤ 240 HB) ≤ 820 N/mm² 1,5xD 0,4xD 150 0.02 0.03 0.04 0.055 0.065 0.085 0.1 0.11
K.2 | Temperguss (> 240 HB) > 800 N/mm² 1,5xD 0,4xD 110 0.02 0.03 0.04 0.055 0.065 0.085 0.1 0.11
S.1 | Chrom-Nickellegierungen ≤ 1500 N/mm² 1,5xD 0,4xD 50 0.02 0.03 0.04 0.055 0.065 0.085 0.1 0.11
S.2 | Titan, titanlegierungen ≤ 1250 N/mm² 1,5xD 0,4xD 70 0.02 0.03 0.04 0.055 0.065 0.085 0.1 0.11
H.1 | Gehärte Stahl (< 54 HRC) ≤ 1920 N/mm² 1,5xD 0,4xD 120 0.02 0.03 0.04 0.055 0.065 0.085 0.1 0.11
H.2 | Gehärte Stahl (54 - 60 HRC)  1920 - 2210 N/mm² 1,5xD 0,4xD 100 0.02 0.03 0.04 0.055 0.065 0.085 0.1 0.11

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

Spannelement

mehr +
Glatter Schaft nach DIN 6535 HA.
Typ HR

Typ HR

mehr +
Für Schruppen von Werkstoffen mit mittlerer und höherer Festigkeit (bis 1200 MPa), Rauhheit Ra 6,3 und grober.
Mögliche Vorschubrichtungen

Mögliche Vorschubrichtungen

Luftkühlung

Luftkühlung

AlCrN Beschichtigung

AlCrN Beschichtigung

mehr +
Beschichtung mit sehr hohe Verschleissfestigkeit und ausgezeichnete Wärmehärte.
Betriebsnorm

Betriebsnorm

Werkzeuggeometrie

Werkzeuggeometrie

mehr +
Drallwinkel = 45°. Spanwinkel = 6°.
Stirn Ausführung

Stirn Ausführung

VHM

VHM

mehr +
Hartmetallwerkstoffe zeichnen sich durch hohe Druckfestigkeit, hohe Härte und damit hohe Verschleißfestigkeit, aber auch durch begrenzte Biegefestigkeit und Zähigkeit aus.
