764375C
3
S113602 Hartmetall (VHM) DIN 6527L
Spannelement
Typ CB
Werkzeuggeometrie
Mögliche Vorschubrichtungen
Stirn Ausführung
Öl-kühlung.
VHM
AlTiN Beschichtung

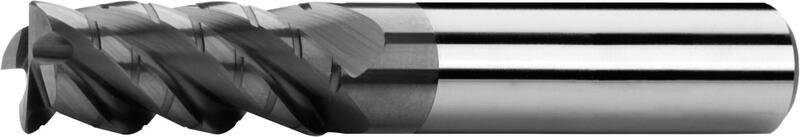

Schaftfräser lang, 2 Schneiden bis Mitte, 45°, Typ CB, glatter Schaft, Beschichtung AlTiN
D
h 10
d
h 6
l1 l2 Z Artikel Nr. Preis/St. Auf Lager Stückzahl
4 6 57 11 4 S113602.040 21,64 € Ja
5 6 57 13 4 S113602.050 21,64 € Ja
6 6 57 13 4 S113602.060 21,64 € Ja
8 8 63 19 4 S113602.080 29,52 € Ja
10 10 72 22 4 S113602.100 39,68 € Ja
12 12 83 26 4 S113602.120 55,68 € Ja
14 14 83 26 4 S113602.140 74,52 € Ja
16 16 92 32 4 S113602.160 97,12 € Ja
18 18 92 32 4 S113602.180 117,56 € Ja
20 20 104 38 4 S113602.200 142,24 € Ja

Schnittbedingungen


Material

Festigkeit

Ap

Ae

Vc
fz(mm/z)
Ø 4

Ø 6

Ø 8

Ø 10

Ø 12

Ø 16

Ø 18

Ø 20
P.1 | Automatenstähle, allgemeine Baustähle ≤ 600 N/mm² 1,75xD 0,3xD 180 0.01 0.015 0.02 0.025 0.03 0.04 0.045 0.05
P.3 | Niedriglegierte Werkzeugstähle ≤ 1100 N/mm² 1,75xD 0,3xD 100 0.01 0.015 0.02 0.025 0.03 0.04 0.045 0.05
P.5 | Hochlegierte Werkzugstähle ≤ 1100 N/mm² 1,75xD 0,3xD 80 0.01 0.015 0.02 0.025 0.03 0.04 0.045 0.05
M.1 | Rost- und säurebeständige ≤ 750 N/mm² 1,75xD 0,3xD 90 0.01 0.015 0.02 0.025 0.03 0.04 0.045 0.05
M.2 | Rost- und säurebeständige 750 - 850 N/mm² 1,75xD 0,3xD 80 0.01 0.015 0.02 0.025 0.03 0.04 0.045 0.05
K.1 | Temperguss (≤ 240 HB) ≤ 820 N/mm² 1,75xD 0,3xD 140 0.01 0.015 0.02 0.025 0.03 0.04 0.045 0.05
K.2 | Temperguss (> 240 HB) > 800 N/mm² 1,75xD 0,3xD 100 0.01 0.015 0.02 0.025 0.03 0.04 0.045 0.05
S.1 | Chrom-Nickellegierungen ≤ 1500 N/mm² 1,75xD 0,3xD 50 0.01 0.015 0.02 0.025 0.03 0.04 0.045 0.05
S.2 | Titan, Titanlegierungen ≤ 1250 N/mm² 1,75xD 0,3xD 70 0.01 0.015 0.02 0.025 0.03 0.04 0.045 0.05

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

Spannelement

mehr +
Glatter Schaft nach DIN 6535 HA.
Werkzeuggeometrie

Werkzeuggeometrie

mehr +
Drallwinkel = 45°. Spanwinkel = 12°.
Stirn Ausführung

Stirn Ausführung

VHM

VHM

mehr +
Hartmetallwerkstoffe zeichnen sich durch hohe Druckfestigkeit, hohe Härte und damit hohe Verschleißfestigkeit, aber auch durch begrenzte Biegefestigkeit und Zähigkeit aus.
Typ CB

Typ CB

mehr +
Spanbrecher - universal einsetzbar für Schruppen.
Mögliche Vorschubrichtungen

Mögliche Vorschubrichtungen

Öl-kühlung.

Öl-kühlung.

AlTiN Beschichtung

AlTiN Beschichtung

mehr +
Die Beschichtung mit ähnlichen Eigeschaften und sogar mit höherer Härte als TiAlN. Gute thermische Stabilität. Für anspruchsvollste Applikationen einsetzbar. Die Beschichtung zeigt ausgezeichnete Resultate, namenlicht in der Kombination mit dem Stahl HSSE-PM (ASP 2030). Die aus diesem Stahl gefertigten Fräser werden standardmässig mit AlTiN beschichtet.
