S141612N Hartmetall (VHM) DIN 6527L
Spannelement
Typ N
Werkzeuggeometrie
Mögliche Vorschubrichtungen
Stirn Ausführung
Luftkühlung
VHM
AlCrN Beschichtigung

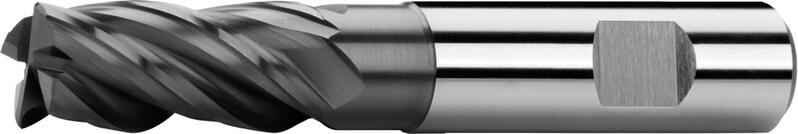

Schaftfräser lang, 2 Schneiden bis Mitte, 35°-38°, Typ N, Weldon Schaft, Beschichtung AlCrN
D
h 10
d
h 6
l1 l2 l3 Dn Z Artikel Nr. Preis/St. Auf Lager Stückzahl
3 6 57 8 14 2,8 4 S141612N.030 23,12 € Ja
3,5 6 57 10 16 3,3 4 S141612N.035 23,12 € Ja
4 6 57 11 16 3,8 4 S141612N.040 23,12 € Ja
4,5 6 57 11 18 4,3 4 S141612N.045 23,12 € Nein
5 6 57 13 18 4,8 4 S141612N.050 23,12 € Ja
6 6 57 13 19 5,7 4 S141612N.060 23,12 € Ja
8 8 63 19 25 7,8 4 S141612N.080 29,12 € Ja
10 10 72 22 30 9,5 4 S141612N.100 45,44 € Ja
12 12 83 26 36 11,5 4 S141612N.120 56,68 € Ja
14 14 83 26 36 13,5 4 S141612N.140 78,40 € Ja
16 16 92 32 42 15,5 4 S141612N.160 92,76 € Ja
18 18 92 32 42 17,5 4 S141612N.180 121,68 € Ja
20 20 104 38 52 19,5 4 S141612N.200 141,36 € Ja

Schnittbedingungen


Material

Festigkeit

Ap

Ae

Vc
fz(mm/z)
Ø 3

Ø 6

Ø 8

Ø 10

Ø 12

Ø 16

Ø 18

Ø 20
P.1 | Automatenstähle, allgemeine Baustähle ≤ 600 N/mm² 1xD 0,3xD 210 0.015 0.03 0.04 0.05 0.06 0.08 0.09 0.1
P.3 | Niedriglegierte Werkzeugstähle ≤ 1100 N/mm² 1xD 0,3xD 175 0.015 0.03 0.04 0.05 0.06 0.08 0.09 0.1
P.5 | Hochlegierte Werkzugstähle ≤ 1100 N/mm² 1xD 0,3xD 120 0.015 0.03 0.04 0.05 0.06 0.08 0.09 0.1
M.1 | Rost- und säurebeständige ≤ 750 N/mm² 1xD 0,3xD 110 0.015 0.03 0.04 0.05 0.06 0.08 0.09 0.1
M.2 | Rost- und säurebeständige 750 - 850 N/mm² 1xD 0,3xD 90 0.015 0.03 0.04 0.05 0.06 0.08 0.09 0.1
K.1 | Temperguss (≤ 240 HB) ≤ 820 N/mm² 1xD 0,3xD 150 0.015 0.03 0.04 0.05 0.06 0.08 0.09 0.1
K.2 | Temperguss (> 240 HB) > 800 N/mm² 1xD 0,3xD 110 0.015 0.03 0.04 0.05 0.06 0.08 0.09 0.1
S.1 | Chrom-Nickellegierungen ≤ 1500 N/mm² 1xD 0,3xD 50 0.015 0.03 0.04 0.05 0.06 0.08 0.09 0.1
S.2 | Titan, Titanlegierungen ≤ 1250 N/mm² 1xD 0,3xD 70 0.015 0.03 0.04 0.05 0.06 0.08 0.09 0.1
H.1 | Gehärte Stahl (< 54 HRC) ≤ 1920 N/mm² 1xD 0,3xD 120 0.015 0.03 0.04 0.05 0.06 0.08 0.09 0.1
H.2 | Gehärte Stahl (54 - 60 HRC) 1920 - 2210 N/mm² 1xD 0,3xD 100 0.015 0.03 0.04 0.05 0.06 0.08 0.09 0.1

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

Spannelement

mehr +
Seitliche Mitnahmefläche nach DIN 6535 HB.
Werkzeuggeometrie

Werkzeuggeometrie

mehr +
Drallwinkel = 35/38°. Spanwinkel = 10°.
Stirn Ausführung

Stirn Ausführung

VHM

VHM

mehr +
Hartmetallwerkstoffe zeichnen sich durch hohe Druckfestigkeit, hohe Härte und damit hohe Verschleißfestigkeit, aber auch durch begrenzte Biegefestigkeit und Zähigkeit aus.
Typ N

Typ N

mehr +
Universal einsetzbar. Geeignet für Werkstoffe bis einer Festigkeit von 900 MPa.
Mögliche Vorschubrichtungen

Mögliche Vorschubrichtungen

Luftkühlung

Luftkühlung

AlCrN Beschichtigung

AlCrN Beschichtigung

mehr +
Beschichtung mit sehr hohe Verschleissfestigkeit und ausgezeichnete Wärmehärte.
