764375C
3
S141602R Hartmetall (VHM) DIN 6527L
Spannelement
Typ N
Werkzeuggeometrie
Mögliche Vorschubrichtungen
Stirn Ausführung - Radius
Luftkühlung
VHM
AlCrN Beschichtigung

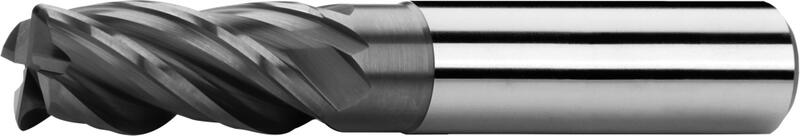

Schaftfräser lang, mit dem Eckenradius, 2 Schneiden bis Mitte, 35°-38°, Typ N, glatter Schaft, Beschichtung AlCrN
D
h 10
d
h 6
l1 l2 l3 Dn R Z Artikel Nr. Preis/St. Auf Lager Stückzahl
6 6 57 13 19 5,7 0,5 4 S141602R.06005 26,60 € Nein
6 6 57 13 19 5,7 1 4 S141602R.06010 26,60 € Nein
8 8 63 19 25 7,6 0,5 4 S141602R.08005 34,24 € Ja
8 8 63 19 25 7,6 1 4 S141602R.08010 34,24 € Ja
10 10 72 22 30 9,5 0,5 4 S141602R.10005 51,56 € Ja
10 10 72 22 30 9,5 1 4 S141602R.10010 51,56 € Ja
10 10 72 22 30 9,5 2 4 S141602R.10020 51,56 € Nein
12 12 83 26 36 11,5 0,5 4 S141602R.12005 66,64 € Ja
12 12 83 26 36 11,5 1 4 S141602R.12010 66,64 € Nein
12 12 83 26 36 11,5 2 4 S141602R.12020 72,20 € Nein
16 16 92 32 42 15,5 0,5 4 S141602R.16005 105,96 € Ja
16 16 92 32 42 15,5 1 4 S141602R.16010 105,96 € Ja
16 16 92 32 42 15,5 2 4 S141602R.16020 108,68 € Ja

Schnittbedingungen


Material

Festigkeit

Ap

Ae

Vc
fz(mm/z)
Ø 6

Ø 8

Ø 10

Ø 12

Ø 16
P.1 | Automatenstähle, allgemeine Baustähle ≤ 600 N/mm² 1xD 0,3xD 210 0.015 0.015 0.02 0.02 0.025
P.3 | Niedriglegierte Werkzeugstähle ≤ 1100 N/mm² 1xD 0,3xD 175 0.015 0.015 0.02 0.02 0.025
P.5 | Hochlegierte Werkzugstähle ≤ 1100 N/mm² 1xD 0,3xD 120 0.015 0.015 0.02 0.02 0.025
M.1 | Rost- und säurebeständige ≤ 750 N/mm² 1xD 0,3xD 110 0.015 0.015 0.02 0.02 0.025
M.2 | Rost- und säurebeständige 750 - 850 N/mm² 1xD 0,3xD 90 0.015 0.015 0.02 0.02 0.025
K.1 | Temperguss (≤ 240 HB) ≤ 820 N/mm² 1xD 0,3xD 150 0.015 0.015 0.02 0.02 0.025
K.2 | Temperguss (> 240 HB) > 820 N/mm² 1xD 0,3xD 110 0.015 0.015 0.02 0.02 0.025
S.1 | Chrom-Nickellegierungen ≤ 1500 N/mm² 1xD 0,3xD 50 0.015 0.015 0.02 0.02 0.025
S.2 | Titan, Titanlegierungen ≤ 1250 N/mm² 1xD 0,3xD 70 0.015 0.015 0.02 0.02 0.025
H.1 | Gehärte Stahl (< 54 HRC) ≤ 1920 N/mm² 1xD 0,3xD 120 0.015 0.015 0.02 0.02 0.025
H.2 | Gehärte Stahl (54 - 60 HRC) 1920 - 2210 N/mm² 1xD 0,3xD 100 0.015 0.015 0.02 0.02 0.025

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

Spannelement

mehr +
Glatter Schaft nach DIN 6535 HA.
Werkzeuggeometrie

Werkzeuggeometrie

mehr +
Drallwinkel = 35/38°. Spanwinkel = 10°.
Stirn Ausführung - Radius

Stirn Ausführung - Radius

VHM

VHM

mehr +
Hartmetallwerkstoffe zeichnen sich durch hohe Druckfestigkeit, hohe Härte und damit hohe Verschleißfestigkeit, aber auch durch begrenzte Biegefestigkeit und Zähigkeit aus.
Typ N

Typ N

mehr +
Universal einsetzbar. Geeignet für Werkstoffe bis einer Festigkeit von 900 MPa.
Mögliche Vorschubrichtungen

Mögliche Vorschubrichtungen

Luftkühlung

Luftkühlung

AlCrN Beschichtigung

AlCrN Beschichtigung

mehr +
Beschichtung mit sehr hohe Verschleissfestigkeit und ausgezeichnete Wärmehärte.
