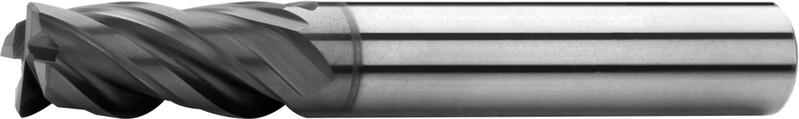

S141602X AlTiN Hartmetall (VHM) DIN 6527L
Spannelement
Typ N
Werkzeuggeometrie
Mögliche Vorschubrichtungen
Stirn Ausführung
Öl-kühlung.
VHM
AlTiN Beschichtung
D
h 10
d
h 6
l1 l2 Z Artikel Nr. Preis/St. Auf Lager Stückzahl
3 6 57 8 4 S141602X.030 AlTiN 20,53 € Ja
3,5 6 57 10 4 S141602X.035 AlTiN 20,53 € Ja
4 6 57 11 4 S141602X.040 AlTiN 20,53 € Ja
4,5 6 57 11 4 S141602X.045 AlTiN 20,53 € Ja
5 6 57 13 4 S141602X.050 AlTiN 20,53 € Ja
6 6 57 13 4 S141602X.060 AlTiN 20,53 € Ja
8 8 63 19 4 S141602X.080 AlTiN 27,43 € Ja
10 10 72 22 4 S141602X.100 AlTiN 42,90 € Ja
12 12 83 26 4 S141602X.120 AlTiN 56,65 € Ja
14 14 83 26 4 S141602X.140 AlTiN 78,45 € Ja
16 16 92 32 4 S141602X.160 AlTiN 92,73 € Ja
18 18 92 32 4 S141602X.180 AlTiN 128,33 € Ja
20 20 104 38 4 S141602X.200 AlTiN 149,10 € Ja

Schnittbedingungen


Material

Festigkeit

Ap

Ae

Vc
fz(mm/z)
Ø 3

Ø 6

Ø 8

Ø 10

Ø 12

Ø 16

Ø 18

Ø 20
P.1 | Automatenstähle, allgemeine Baustähle ≤ 600 N/mm² 1,5xD 0,3xD 180 0.012 0.024 0.032 0.04 0.048 0.064 0.072 0.08
P.3 | Niedriglegierte Werkzeugstähle ≤ 1100 N/mm² 1,5xD 0,3xD 100 0.012 0.024 0.032 0.04 0.048 0.064 0.072 0.08
P.5 | Hochlegierte Werkzugstähle ≤ 1100 N/mm² 1,5xD 0,3xD 80 0.012 0.024 0.032 0.04 0.048 0.064 0.072 0.08
M.1 | Rost- und säurebeständige ≤ 750 N/mm² 1,5xD 0,3xD 90 0.012 0.024 0.032 0.04 0.048 0.064 0.072 0.08
M.2 | Rost- und säurebeständige 750 - 850 N/mm² 1,5xD 0,3xD 80 0.012 0.024 0.032 0.04 0.048 0.064 0.072 0.08
K.1 | Temperguss (≤ 240 HB) ≤ 820 N/mm² 1,5xD 0,3xD 140 0.012 0.024 0.032 0.04 0.048 0.064 0.072 0.08
K.2 | Temperguss (> 240 HB) > 800 N/mm² 1,5xD 0,3xD 100 0.012 0.024 0.032 0.04 0.048 0.064 0.072 0.08
S.1 | Chrom-Nickellegierungen ≤ 1500 N/mm² 1,5xD 0,3xD 50 0.012 0.024 0.032 0.04 0.048 0.064 0.072 0.08
S.2 | Titan, Titanlegierungen ≤ 1250 N/mm² 1,5xD 0,3xD 70 0.012 0.024 0.032 0.04 0.048 0.064 0.072 0.08
H.1 | Gehärte Stahl (< 54 HRC) ≤ 1920 N/mm² 1,5xD 0,3xD 80 0.012 0.024 0.032 0.04 0.048 0.064 0.072 0.08

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

Spannelement

mehr +
Glatter Schaft nach DIN 6535 HA.
Werkzeuggeometrie

Werkzeuggeometrie

mehr +
Drallwinkel = 35/38°. Spanwinkel = 10°.
Stirn Ausführung

Stirn Ausführung

VHM

VHM

mehr +
Hartmetallwerkstoffe zeichnen sich durch hohe Druckfestigkeit, hohe Härte und damit hohe Verschleißfestigkeit, aber auch durch begrenzte Biegefestigkeit und Zähigkeit aus.
Typ N

Typ N

mehr +
Universal einsetzbar. Geeignet für Werkstoffe bis einer Festigkeit von 900 MPa.
Mögliche Vorschubrichtungen

Mögliche Vorschubrichtungen

Öl-kühlung.

Öl-kühlung.

AlTiN Beschichtung

AlTiN Beschichtung

mehr +
Die Beschichtung mit ähnlichen Eigeschaften und sogar mit höherer Härte als TiAlN. Gute thermische Stabilität. Für anspruchsvollste Applikationen einsetzbar. Die Beschichtung zeigt ausgezeichnete Resultate, namenlicht in der Kombination mit dem Stahl HSSE-PM (ASP 2030). Die aus diesem Stahl gefertigten Fräser werden standardmässig mit AlTiN beschichtet.
