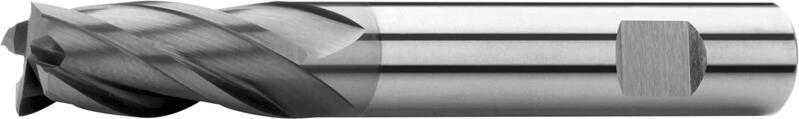

S121612 Hartmetall (VHM) DIN 6527L
Spannelement
Typ N
Werkzeuggeometrie
Mögliche Vorschubrichtungen
Stirn Ausführung
Öl-kühlung.
VHM
AlTiN Beschichtung
D
h 10
d
h 6
l1 l2 Z Artikel Nr. Preis/St. Auf Lager Stückzahl
3 6 57 8 4 S121612.030 19,56 € Ja
3,5 6 57 10 4 S121612.035 19,56 € Ja
4 6 57 11 4 S121612.040 19,56 € Ja
4,5 6 57 11 4 S121612.045 19,56 € Ja
5 6 57 13 4 S121612.050 19,56 € Ja
6 6 57 13 4 S121612.060 19,56 € Nein
8 8 63 19 4 S121612.080 24,35 € Ja
10 10 72 22 4 S121612.100 34,88 € Ja
12 12 83 26 4 S121612.120 49,52 € Ja
14 14 83 26 4 S121612.140 67,90 € Ja
16 16 92 32 4 S121612.160 84,40 € Ja
18 18 92 32 4 S121612.180 109,68 € Ja
20 20 104 38 4 S121612.200 134,03 € Ja

Schnittbedingungen


Material

Festigkeit

Ap

Ae

Vc
fz(mm/z)
Ø 3

Ø 6

Ø 8

Ø 10

Ø 12

Ø 16

Ø 18

Ø 20
P.1 | Automatenstähle, allgemeine Baustähle ≤ 600 N/mm² 1,75xD 0,2xD 180 0.01 0.02 0.027 0.033 0.04 0.053 0.06 0.067
P.3 | Niedriglegierte Werkzeugstähle ≤ 1100 N/mm² 1,75xD 0,2xD 100 0.01 0.02 0.027 0.033 0.04 0.053 0.06 0.067
P.5 | Hochlegierte Werkzugstähle ≤ 1100 N/mm² 1,75xD 0,2xD 80 0.01 0.02 0.027 0.033 0.04 0.053 0.06 0.067
M.1 | Rost- und säurebeständige ≤ 750 N/mm² 1,75xD 0,2xD 90 0.01 0.02 0.027 0.033 0.04 0.053 0.06 0.067
M.2 | Rost- und säurebeständige 750 - 850 N/mm² 1,75xD 0,2xD 80 0.01 0.02 0.027 0.033 0.04 0.053 0.06 0.067
K.1 | Temperguss (≤ 240 HB) ≤ 820 N/mm² 1,75xD 0,2xD 140 0.01 0.02 0.027 0.033 0.04 0.053 0.06 0.067
K.2 | Temperguss (> 240 HB) > 800 N/mm² 1,75xD 0,2xD 100 0.01 0.02 0.027 0.033 0.04 0.053 0.06 0.067
S.1 | Chrom-Nickellegierungen ≤ 1500 N/mm² 1,75xD 0,2xD 50 0.01 0.02 0.027 0.033 0.04 0.053 0.06 0.067
S.2 | Titan, Titanlegierungen ≤ 1250 N/mm² 1,75xD 0,2xD 70 0.01 0.02 0.027 0.033 0.04 0.053 0.06 0.067

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

Spannelement

mehr +
Seitliche Mitnahmefläche nach DIN 6535 HB.
Werkzeuggeometrie

Werkzeuggeometrie

mehr +
Drallwinkel = 30°. Spanwinkel = 12°.
Stirn Ausführung

Stirn Ausführung

VHM

VHM

mehr +
Hartmetallwerkstoffe zeichnen sich durch hohe Druckfestigkeit, hohe Härte und damit hohe Verschleißfestigkeit, aber auch durch begrenzte Biegefestigkeit und Zähigkeit aus.
Typ N

Typ N

mehr +
Universal einsetzbar. Geeignet für Werkstoffe bis einer Festigkeit von 900 MPa.
Mögliche Vorschubrichtungen

Mögliche Vorschubrichtungen

Öl-kühlung.

Öl-kühlung.

AlTiN Beschichtung

AlTiN Beschichtung

mehr +
Die Beschichtung mit ähnlichen Eigeschaften und sogar mit höherer Härte als TiAlN. Gute thermische Stabilität. Für anspruchsvollste Applikationen einsetzbar. Die Beschichtung zeigt ausgezeichnete Resultate, namenlicht in der Kombination mit dem Stahl HSSE-PM (ASP 2030). Die aus diesem Stahl gefertigten Fräser werden standardmässig mit AlTiN beschichtet.
