442375C
3
S109602 Hartmetall (VHM) DIN 6527L
Spannelement
Typ HR
Werkzeuggeometrie
Mögliche Vorschubrichtungen
Stirn Ausführung
Öl-kühlung.
VHM
AlTiN Beschichtung

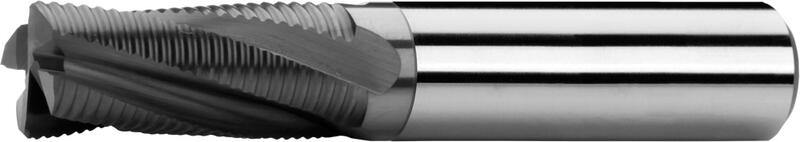

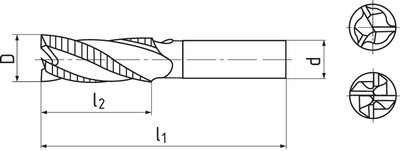

Schaftfräser lang, 2 Schneiden bis Mitte, 20°, Typ HR, glatter Schaft, Beschichtung AlTiN
D
h 10
d
h 6
l1 l2 Z Artikel Nr. Preis/St. Auf Lager Stückzahl
6 6 57 13 3 S109602.060 19,68 € Ja
8 8 63 19 3 S109602.080 27,76 € Ja
10 10 72 22 4 S109602.100 41,84 € Ja
12 12 83 26 4 S109602.120 59,16 € Nein
14 14 83 26 4 S109602.140 74,84 € Ja
16 16 92 32 4 S109602.160 95,72 € Ja
18 18 92 32 4 S109602.180 112,76 € Ja
20 20 104 38 4 S109602.200 141,56 € Ja

Schnittbedingungen


Material

Festigkeit

Ap

Ae

Vc
fz(mm/z)
Ø 6

Ø 8

Ø 10

Ø 12

Ø 16

Ø 18

Ø 20
P.1 | Automatenstähle, allgemeine Baustähle ≤ 600 N/mm² 1xD 0,4xD 180 0.015 0.02 0.025 0.03 0.04 0.045 0.05
P.3 | Niedriglegierte Werkzeugstähle ≤ 1100 N/mm² 1xD 0,4xD 100 0.015 0.02 0.025 0.03 0.04 0.045 0.05
P.5 | Hochlegierte Werkzugstähle ≤ 1100 N/mm² 1xD 0,4xD 80 0.015 0.02 0.025 0.03 0.04 0.045 0.05
K.1 | Temperguss (≤ 240 HB) < 240 HB 1xD 0,4xD 140 0.015 0.02 0.025 0.03 0.04 0.045 0.05
K.2 | Temperguss (> 240 HB) > 240 HB 1xD 0,4xD 100 0.015 0.02 0.025 0.03 0.04 0.045 0.05
S.1 | Chrom-Nickellegierungen ≤ 1500 N/mm² 1xD 0,4xD 50 0.015 0.02 0.025 0.03 0.04 0.045 0.05
S.2 | Titan, Titanlegierungen ≤ 1250 N/mm² 1xD 0,4xD 70 0.015 0.02 0.025 0.03 0.04 0.045 0.05

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

Spannelement

mehr +
Glatter Schaft nach DIN 6535 HA.
Werkzeuggeometrie

Werkzeuggeometrie

mehr +
Drallwinkel = 20°. Spanwinkel = 8°.
Stirn Ausführung

Stirn Ausführung

VHM

VHM

mehr +
Hartmetallwerkstoffe zeichnen sich durch hohe Druckfestigkeit, hohe Härte und damit hohe Verschleißfestigkeit, aber auch durch begrenzte Biegefestigkeit und Zähigkeit aus.
Typ HR

Typ HR

mehr +
Für Schruppen von Werkstoffen mit mittlerer und höherer Festigkeit (bis 1200 MPa), Rauhheit Ra 6,3 und grober.
Mögliche Vorschubrichtungen

Mögliche Vorschubrichtungen

Öl-kühlung.

Öl-kühlung.

AlTiN Beschichtung

AlTiN Beschichtung

mehr +
Die Beschichtung mit ähnlichen Eigeschaften und sogar mit höherer Härte als TiAlN. Gute thermische Stabilität. Für anspruchsvollste Applikationen einsetzbar. Die Beschichtung zeigt ausgezeichnete Resultate, namenlicht in der Kombination mit dem Stahl HSSE-PM (ASP 2030). Die aus diesem Stahl gefertigten Fräser werden standardmässig mit AlTiN beschichtet.
