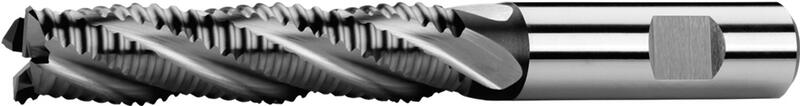

Schaftfräser lang, 1 Schneide über die Mitte, 30°, Typ NR, Weldon Schaft
| D k 12 | d h 6 | l1 | l2 | Z | Artikel Nr. | Preis/St. | Auf Lager | Stückzahl | |
|---|---|---|---|---|---|---|---|---|---|
| 6 | 6 | 68 | 24 | 4 | 125518.060 | 32,48 €26,84 € | Ja | ||
| 7 | 10 | 80 | 30 | 4 | 125518.070 | 39,65 €32,77 € | Ja | ||
| 8 | 10 | 88 | 38 | 4 | 125518.080 | 37,93 €31,35 € | Ja | ||
| 9 | 10 | 88 | 38 | 4 | 125518.090 | 42,63 €35,23 € | Ja | ||
| 10 | 10 | 95 | 45 | 4 | 125518.100 | 39,99 €33,05 € | Ja | ||
| 11 | 12 | 102 | 45 | 4 | 125518.110 | 49,21 €40,67 € | Ja | ||
| 12 | 12 | 110 | 53 | 4 | 125518.120 | 46,90 €38,76 € | Nein | ||
| 14 | 12 | 110 | 53 | 4 | 125518.140 | 56,98 €47,09 € | Ja | ||
| 15 | 12 | 110 | 53 | 4 | 125518.150 | 66,88 €55,27 € | Ja | ||
| 16 | 16 | 123 | 63 | 4 | 125518.160 | 67,47 €55,76 € | Ja | ||
| 18 | 16 | 123 | 63 | 4 | 125518.180 | 85,78 €70,89 € | Ja | ||
| 20 | 20 | 141 | 75 | 4 | 125518.200 | 100,08 €82,71 € | Ja | ||
| 22 | 20 | 141 | 75 | 5 | 125518.220 | 121,33 €100,27 € | Ja | ||
| 24 | 25 | 166 | 90 | 5 | 125518.240 | 155,56 €128,56 € | Ja | ||
| 25 | 25 | 166 | 90 | 5 | 125518.250 | 153,33 €126,72 € | Ja | ||
| 26 | 25 | 166 | 90 | 5 | 125518.260 | 196,27 €162,21 € | Ja | ||
| 28 | 25 | 166 | 90 | 5 | 125518.280 | 198,40 €163,97 € | Ja | ||
| 30 | 25 | 166 | 90 | 5 | 125518.300 | 231,39 €191,23 € | Ja | ||
| 32 | 25 | 186 | 106 | 6 | 125518.320 | 260,50 €215,29 € | Ja | ||
| 36 | 32 | 186 | 106 | 6 | 125518.360 | 295,16 €243,93 € | Ja | ||
| 40 | 32 | 205 | 125 | 6 | 125518.40032 | 359,16 €296,83 € | Ja |
D 40 ≠ DIN 844L
Schnittbedingungen
Material | Festigkeit | Ap | Ae | Vc | fz(mm/z) Ø 6 | Ø 8 | Ø 10 | Ø 12 | Ø 16 | Ø 18 | Ø 20 | Ø 25 | Ø 30 | Ø 40 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P.1 | Automatenstähle, allgemeine Baustähle | ≤ 600 N/mm² | 1,5xD | 0,5xD | 45 | 0.02 | 0.025 | 0.035 | 0.04 | 0.07 | 0.08 | 0.09 | 0.1 | 0.115 | 0.14 |
| P.2 | Allgemine Baustähle, Stahlguss | ≤ 850 N/mm² | 1,5xD | 0,5xD | 39 | 0.02 | 0.025 | 0.035 | 0.04 | 0.07 | 0.08 | 0.09 | 0.1 | 0.115 | 0.14 |
| P.4 | Vergütungsstähle | ≤ 900 N/mm² | 1,5xD | 0,5xD | 30 | 0.02 | 0.025 | 0.035 | 0.04 | 0.07 | 0.08 | 0.09 | 0.1 | 0.115 | 0.14 |
| M.2 | Rost- und säurebeständige | 750 - 850 N/mm² | 1,5xD | 0,5xD | 15 | 0.02 | 0.025 | 0.035 | 0.04 | 0.07 | 0.08 | 0.09 | 0.1 | 0.115 | 0.14 |
| K.1 | Temperguss (≤ 240 HB) | ≤ 820 N/mm² | 1,5xD | 0,5xD | 35 | 0.02 | 0.025 | 0.035 | 0.04 | 0.07 | 0.08 | 0.09 | 0.1 | 0.115 | 0.14 |
Berechnungen Schnittbedingungen
Produkteingeschaften
Seitliche Mitnahmefläche nach DIN 1835 B.
Drallwinkel = 30°. Spanwinkel = 12°.
Der Hochleistungsschnellstahl mit guter Zähigkeit und einwandfreier Warmebeständigkeit. Vorallem für das Fräsen von hochfesten Materialien, austenitischen Stählen, Stählen für Warmverformung u.s.w. geeignet.
Für Schruppen von Werkstoffen mit niedriger bis mittlerer Festigkeit (bis 700 MPa), Rauhheit Ra 12,5 und grober.
