542375C
3
121518 TiAlN Hochleistungsschnellstahl HSS Co8 DIN 844L
Spannelement
Typ N
Werkzeuggeometrie
Mögliche Vorschubrichtungen
Mögliche VorschubrichtungenD=2
Material HSS Co8
TiAlN Beschichtigung.

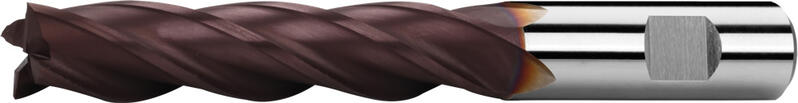

Schaftfräser lang, 1 Schneide über die Mitte, 30°, Typ N, Weldon Schaft, Beschichtung TiAlN
D
k 10
d
h 6
l1 l2 Z Artikel Nr. Preis/St. Auf Lager Stückzahl
2 6 54 10 3 121518.020 TiAlN 12,68 € Nein
3 6 56 12 4 121518.030 TiAlN 13,20 € Ja
3,5 6 59 15 4 121518.035 TiAlN 14,40 € Ja
4 6 63 19 4 121518.040 TiAlN 14,00 € Nein
4,5 6 63 19 4 121518.045 TiAlN 14,84 € Nein
5 6 68 24 4 121518.050 TiAlN 13,84 € Ja
5,5 6 68 24 4 121518.055 TiAlN 15,16 € Ja
6 6 68 24 4 121518.060 TiAlN 15,40 € Nein
7 10 80 30 4 121518.070 TiAlN 17,12 € Nein
8 10 88 38 4 121518.080 TiAlN 19,04 € Nein
9 10 88 38 4 121518.090 TiAlN 21,96 € Nein
10 10 95 45 4 121518.100 TiAlN 22,52 € Ja
11 12 102 45 4 121518.110 TiAlN 28,00 € Nein
12 12 110 53 4 121518.120 TiAlN 28,20 € Ja
13 12 110 53 4 121518.130 TiAlN 35,44 € Nein
14 12 110 53 4 121518.140 TiAlN 32,36 € Nein
15 12 110 53 4 121518.150 TiAlN 39,44 € Ja
16 16 123 63 4 121518.160 TiAlN 39,00 € Nein
18 16 123 63 4 121518.180 TiAlN 44,12 € Nein
20 20 141 75 4 121518.200 TiAlN 52,72 € Ja
22 20 141 75 5 121518.220 TiAlN 70,00 € Nein
24 25 166 90 5 121518.240 TiAlN 80,08 € Nein
25 25 166 90 5 121518.250 TiAlN 84,56 € Ja
26 25 166 90 5 121518.260 TiAlN 92,64 € Ja
28 25 166 90 5 121518.280 TiAlN 95,28 € Ja
30 25 166 90 5 121518.300 TiAlN 106,40 € Ja
32 32 186 106 6 121518.320 TiAlN 119,44 € Nein
36 32 186 106 6 121518.360 TiAlN 187,04 € Nein
40 32 205 125 6 121518.40032 TiAlN 248,32 € Ja

D 40 ≠ DIN 844L

Schnittbedingungen


Material

Festigkeit

Ap

Ae

Vc
fz(mm/z)
Ø 3

Ø 6

Ø 8

Ø 10

Ø 12

Ø 16

Ø 18

Ø 20

Ø 25

Ø 32

Ø 40
P.1 | Automatenstähle, allgemeine Baustähle ≤ 600 N/mm² 1xD 0,1xD 67,5 0.006 0.015 0.021 0.028 0.034 0.044 0.051 0.057 0.071 0.091 0.11
P.2 | Allgemine Baustähle, Stahlguss ≤ 850 N/mm² 1xD 0,1xD 58,5 0.006 0.015 0.021 0.028 0.034 0.044 0.051 0.057 0.071 0.091 0.11
P.3 | Niedriglegierte Werkzeugstähle ≤ 1100 N/mm² 1xD 0,1xD 36 0.006 0.015 0.021 0.028 0.034 0.044 0.051 0.057 0.071 0.091 0.11
P.4 | Vergütungsstähle ≤ 900 N/mm² 1xD 0,1xD 45 0.006 0.015 0.021 0.028 0.034 0.044 0.051 0.057 0.071 0.091 0.11
P.6 | Werkzeug- und Vergütengsstähle > 1100 N/mm² 1xD 0,1xD 30 0.0042 0.0105 0.0147 0.0196 0.0238 0.0308 0.0357 0.0399 0.0497 0.0637 0.077
M.2 | Rost- und säurebeständige 750 - 850 N/mm² 1xD 0,1xD 22,5 0.006 0.015 0.021 0.028 0.034 0.044 0.051 0.057 0.071 0.091 0.11
K.2 | Temperguss (> 240 HB) > 800 N/mm² 1xD 0,1xD 52,5 0.006 0.015 0.021 0.028 0.034 0.044 0.051 0.057 0.071 0.091 0.11
N.2 | Aluminium-Gu legierungen Si (Si ≤ 12%) ≤ 600 N/mm² 1xD 0,1xD 240-450 0.0078 0.0195 0.0273 0.0364 0.0442 0.0572 0.0663 0.0741 0.0923 0.1183 0.143
S.1 | Chrom-Nickellegierungen ≤ 1500 N/mm² 1xD 0,1xD 18 0.0042 0.0105 0.0147 0.0196 0.0238 0.0308 0.0357 0.0399 0.0497 0.0637 0.077

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

Spannelement

mehr +
Seitliche Mitnahmefläche nach DIN 1835 B.
Werkzeuggeometrie

Werkzeuggeometrie

mehr +
Drallwinkel = 30°. Spanwinkel = 8°.
Mögliche Vorschubrichtungen

Mögliche Vorschubrichtungen

TiAlN Beschichtigung.

TiAlN Beschichtigung.

mehr +
Die Beschichtung wird durch hohe Härte bei höheren Temperaturen, durch gute Oxidationsbeständigkeit und durch niedrige Wärmeleitfähigkeit gekennzeichnet. Sie wird universal einsetzbar, namentlich für die HSC-Bearbeitung ohne Kühlung. Geeignet für Fräsen von harten Werkstoffen.
Typ N

Typ N

mehr +
Universal einsetzbar. Geeignet für Werkstoffe bis einer Festigkeit von 900 MPa.
Mögliche Vorschubrichtungen

Mögliche Vorschubrichtungen

Material HSS Co8

Material HSS Co8

mehr +
Der Hochleistungsschnellstahl mit guter Zähigkeit und einwandfreier Warmebeständigkeit. Vorallem für das Fräsen von hochfesten Materialien, austenitischen Stählen, Stählen für Warmverformung u.s.w. geeignet.
