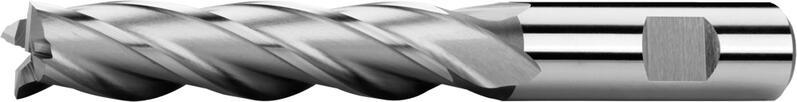

Schaftfräser lang, 1 Schneide über die Mitte, 30°, Typ N, Weldon Schaft

121518 Hochleistungsschnellstahl HSS Co8 DIN 844L

D=2

Schnittbedingungen Produkteingeschaften

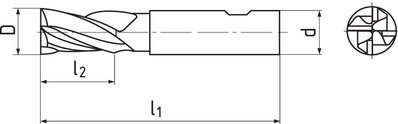

D k 10	d h 6	l₁	l₂	Z	Artikel Nr.	Preis/St.	Auf Lager
2	6	54	10	3	121518.020	14,65 € 12,11 €	Ja
3	6	56	12	4	121518.030	14,65 € 12,11 €	Ja
3,5	6	59	15	4	121518.035	16,00 € 13,22 €	Ja
4	6	63	19	4	121518.040	15,10 € 12,48 €	Ja
4,5	6	63	19	4	121518.045	16,30 € 13,47 €	Ja
5	6	68	24	4	121518.050	15,40 € 12,73 €	Ja
5,5	6	68	24	4	121518.055	16,86 € 13,93 €	Ja
6	6	68	24	4	121518.060	16,60 € 13,72 €	Ja
7	10	80	30	4	121518.070	18,85 € 15,58 €	Ja
8	10	88	38	4	121518.080	20,30 € 16,78 €	Nein
9	10	88	38	4	121518.090	23,95 € 19,79 €	Ja
10	10	95	45	4	121518.100	23,66 € 19,55 €	Ja
11	12	102	45	4	121518.110	31,25 € 25,83 €	Ja
12	12	110	53	4	121518.120	29,80 € 24,63 €	Ja
13	12	110	53	4	121518.130	41,50 € 34,30 €	Ja
14	12	110	53	4	121518.140	34,26 € 28,31 €	Ja
15	12	110	53	4	121518.150	42,96 € 35,50 €	Ja
16	16	123	63	4	121518.160	41,81 € 34,55 €	Nein
18	16	123	63	4	121518.180	47,65 € 39,38 €	Ja
19**	16	123	63	4	121518.190	65,90 € 54,46 €	Ja
20	20	141	75	4	121518.200	59,14 € 48,88 €	Ja
22	20	141	75	5	121518.220	83,30 € 68,84 €	Ja
24	25	166	90	5	121518.240	97,05 € 80,21 €	Ja
25	25	166	90	5	121518.250	103,95 € 85,91 €	Ja
26	25	166	90	5	121518.260	113,80 € 94,05 €	Ja
28	25	166	90	5	121518.280	121,70 € 100,58 €	Ja
30	25	166	90	5	121518.300	132,35 € 109,38 €	Ja
32	32	186	106	6	121518.320	154,00 € 127,27 €	Ja
36	32	186	106	6	121518.360	246,20 € 203,47 €	Ja
40	32	205	125	6	121518.40032	333,10 € 275,29 €	Nein

**) auf Anfrage

Schnittbedingungen

Material	Festigkeit	A_p	A_e	V_c	fz(mm/z) Ø 3	Ø 6	Ø 8	Ø 10	Ø 12	Ø 16	Ø 18	Ø 20	Ø 25	Ø 32	Ø 40
P.1 \| Automatenstähle, allgemeine Baustähle	≤ 600 N/mm²	1xD	0,1xD	45	0.006	0.015	0.021	0.028	0.034	0.044	0.051	0.057	0.071	0.091	0.11
P.2 \| Allgemine Baustähle, Stahlguss	≤ 850 N/mm²	1xD	0,1xD	39	0.006	0.015	0.021	0.028	0.034	0.044	0.051	0.057	0.071	0.091	0.11
P.3 \| Niedriglegierte Werkzeugstähle	≤ 1100 N/mm²	1xD	0,1xD	24	0.006	0.015	0.021	0.028	0.034	0.044	0.051	0.057	0.071	0.091	0.11
P.4 \| Vergütungsstähle	≤ 900 N/mm²	1xD	0,1xD	30	0.006	0.015	0.021	0.028	0.034	0.044	0.051	0.057	0.071	0.091	0.11
P.6 \| Werkzeug- und Vergütengsstähle	> 1100 N/mm²	1xD	0,1xD	20	0.0042	0.0105	0.0147	0.0196	0.0238	0.0308	0.0357	0.0399	0.0497	0.0637	0.077
M.2 \| Rost- und säurebeständige	750 - 850 N/mm²	1xD	0,1xD	15	0.006	0.015	0.021	0.028	0.034	0.044	0.051	0.057	0.071	0.091	0.11
K.2 \| Temperguss (> 240 HB)	> 800 N/mm²	1xD	0,1xD	35	0.006	0.015	0.021	0.028	0.034	0.044	0.051	0.057	0.071	0.091	0.11
N.2 \| Aluminium-Gu legierungen Si (Si ≤ 12%)	≤ 600 N/mm²	1xD	0,1xD	160-300	0.0078	0.0195	0.0273	0.0364	0.0442	0.0572	0.0663	0.0741	0.0923	0.1183	0.143
S.1 \| Chrom-Nickellegierungen	≤ 1500 N/mm²	1xD	0,1xD	12	0.0042	0.0105	0.0147	0.0196	0.0238	0.0308	0.0357	0.0399	0.0497	0.0637	0.077

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

mehr +

Seitliche Mitnahmefläche nach DIN 1835 B.

Werkzeuggeometrie

mehr +

Drallwinkel = 30°. Spanwinkel = 8°.

Mögliche Vorschubrichtungen

Typ N

mehr +

Universal einsetzbar. Geeignet für Werkstoffe bis einer Festigkeit von 900 MPa.

Mögliche Vorschubrichtungen

Material HSS Co8

mehr +

Der Hochleistungsschnellstahl mit guter Zähigkeit und einwandfreier Warmebeständigkeit. Vorallem für das Fräsen von hochfesten Materialien, austenitischen Stählen, Stählen für Warmverformung u.s.w. geeignet.
