107375C
3
129518P Hochleistungsschnellstahl HSS Co8 DIN 844L
Spannelement
Type HR-F
Werkzeuggeometrie
Mögliche Vorschubrichtungen
Material HSS Co8

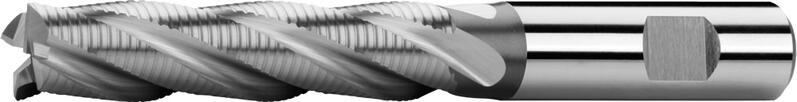

Schaftfräser lang, 1 Schneide über die Mitte, 30°, Typ HR F, Weldon Schaft
D
k 12
d
h 6
l1 l2 Z Artikel Nr. Preis/St. Auf Lager Stückzahl
6 6 68 24 4 129518P.060 25,96 € Ja
8 10 88 38 4 129518P.080 28,76 € Ja
10 10 95 45 4 129518P.100 29,80 € Ja
12 12 110 53 4 129518P.120 34,92 € Ja
14 12 110 53 4 129518P.140 41,48 € Ja
16 16 123 63 4 129518P.160 49,40 € Ja
18 16 123 63 4 129518P.180 59,12 € Ja
20 20 141 75 4 129518P.200 73,20 € Ja
22 20 141 75 5 129518P.220 87,00 € Ja
24 25 166 90 5 129518P.240 108,68 € Ja
25 25 166 90 5 129518P.250 106,48 € Ja
26 25 166 90 5 129518P.260 135,32 € Ja
28 25 166 90 5 129518P.280 134,08 € Ja
30 25 166 90 5 129518P.300 156,44 € Ja
32 32 186 106 6 129518P.320 176,04 € Ja

Schnittbedingungen


Material

Festigkeit

Ap

Ae

Vc
fz(mm/z)
Ø 6

Ø 8

Ø 10

Ø 12

Ø 16

Ø 18

Ø 20

Ø 25

Ø 32
P.3 | Niedriglegierte Werkzeugstähle ≤ 1100 N/mm² 1,5xD 0,5xD 24 0.02 0.025 0.035 0.04 0.07 0.08 0.09 0.1 0.12
P.5 | Hochlegierte Werkzugstähle ≤ 1100 N/mm² 1,5xD 0,5xD 24 0.02 0.025 0.035 0.04 0.07 0.08 0.09 0.1 0.12
P.6 | Werkzeug- und Vergütengsstähle > 1100 N/mm² 1,5xD 0,5xD 20 0.014 0.0175 0.0245 0.028 0.049 0.056 0.063 0.07 0.084
K.2 | Temperguss (> 240 HB) > 800 N/mm² 1,5xD 0,5xD 25 0.02 0.025 0.035 0.04 0.07 0.08 0.09 0.1 0.12
S.1 | Chrom-Nickellegierungen ≤ 1500 N/mm² 1,5xD 0,5xD 12 0.014 0.0175 0.0245 0.028 0.049 0.056 0.063 0.07 0.084

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

Spannelement

mehr +
Seitliche Mitnahmefläche nach DIN 1835 B.
Werkzeuggeometrie

Werkzeuggeometrie

mehr +
Drallwinkel = 30°. Spanwinkel = 10°.
Material HSS Co8

Material HSS Co8

mehr +
Der Hochleistungsschnellstahl mit guter Zähigkeit und einwandfreier Warmebeständigkeit. Vorallem für das Fräsen von hochfesten Materialien, austenitischen Stählen, Stählen für Warmverformung u.s.w. geeignet.
Type HR-F

Type HR-F

mehr +
Für die Bearbeitung von Werkstoffen mit mittlerer bis höherer Festigkeit (bis 1200 MPa), Rauheit Ra 3,2 und grober. In den üblichen Einsatzfällen werden sie als Werkzeuge sowohl für Schruppen, als auch für Endbearbeitung verwendet.
Mögliche Vorschubrichtungen

Mögliche Vorschubrichtungen
