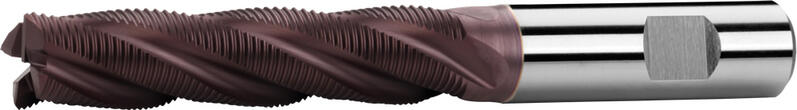

129518 TiAlN Hochleistungsschnellstahl HSS Co8 DIN 844L
Spannelement
Typ HR
Werkzeuggeometrie
Mögliche Vorschubrichtungen
Material HSS Co8
TiAlN Beschichtigung.
D
k 12
d
h 6
l1 l2 Z Artikel Nr. Preis/St. Auf Lager Stückzahl
6 6 68 24 4 129518.060 TiAlN 34,12 € Ja
8 10 88 38 4 129518.080 TiAlN 38,65 € Ja
10 10 95 45 4 129518.100 TiAlN 41,55 € Ja
11 12 102 45 4 129518.110 TiAlN 51,10 € Ja
12 12 110 53 4 129518.120 TiAlN 48,90 € Ja
13 12 110 53 4 129518.130 TiAlN 56,61 € Ja
14 12 110 53 4 129518.140 TiAlN 57,96 € Ja
16 16 123 63 4 129518.160 TiAlN 68,57 € Ja
18 16 123 63 4 129518.180 TiAlN 81,35 € Ja
20 20 141 75 4 129518.200 TiAlN 99,31 € Ja
22 20 141 75 5 129518.220 TiAlN 117,02 € Ja
24 25 166 90 5 129518.240 TiAlN 154,57 € Nein
25 25 166 90 5 129518.250 TiAlN 149,14 € Nein
26 25 166 90 5 129518.260 TiAlN 177,06 € Nein
28 25 166 90 5 129518.280 TiAlN 176,73 € Nein
30 25 166 90 5 129518.300 TiAlN 204,57 € Ja
32 32 186 90 6 129518.320 TiAlN 229,10 € Ja

Schnittbedingungen


Material

Festigkeit

Ae

Ap

Vc
fz(mm/z)
Ø 6

Ø 8

Ø 10

Ø 12

Ø 16

Ø 18

Ø 20

Ø 25

Ø 32
P.3 | Niedriglegierte Werkzeugstähle ≤ 1100 N/mm² 1,5xD 0,5xD 36 0.02 0.025 0.035 0.04 0.07 0.08 0.09 0.1 0.12
P.5 | Hochlegierte Werkzugstähle ≤ 1100 N/mm² 1,5xD 0,5xD 36 0.02 0.025 0.035 0.04 0.07 0.08 0.09 0.1 0.12
K.2 | Temperguss (> 240 HB) > 800 N/mm² 1,5xD 0,5xD 37.5 0.02 0.025 0.035 0.04 0.07 0.08 0.09 0.1 0.12
S.1 | Chrom-Nickellegierungen ≤ 1500 N/mm² 1,5xD 0,5xD 18 0.014 0.0175 0.0245 0.028 0.049 0.056 0.063 0.07 0.084

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

Spannelement

mehr +
Seitliche Mitnahmefläche nach DIN 1835 B.
Werkzeuggeometrie

Werkzeuggeometrie

mehr +
Drallwinkel = 30°. Spanwinkel = 10°.
Material HSS Co8

Material HSS Co8

mehr +
Der Hochleistungsschnellstahl mit guter Zähigkeit und einwandfreier Warmebeständigkeit. Vorallem für das Fräsen von hochfesten Materialien, austenitischen Stählen, Stählen für Warmverformung u.s.w. geeignet.
Typ HR

Typ HR

mehr +
Für Schruppen von Werkstoffen mit mittlerer und höherer Festigkeit (bis 1200 MPa), Rauhheit Ra 6,3 und grober.
Mögliche Vorschubrichtungen

Mögliche Vorschubrichtungen

TiAlN Beschichtigung.

TiAlN Beschichtigung.

mehr +
Die Beschichtung wird durch hohe Härte bei höheren Temperaturen, durch gute Oxidationsbeständigkeit und durch niedrige Wärmeleitfähigkeit gekennzeichnet. Sie wird universal einsetzbar, namentlich für die HSC-Bearbeitung ohne Kühlung. Geeignet für Fräsen von harten Werkstoffen.
