542375C
3

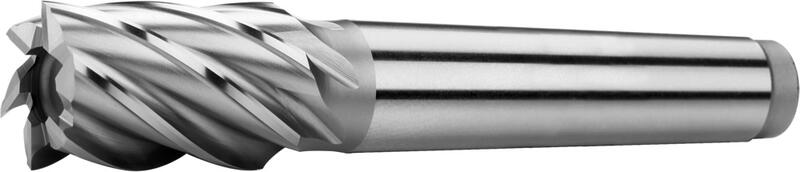

420245 Hochleistungsschnellstahl HSS Co5 DIN 845
Spannelement
Typ N
Werkzeuggeometrie
Mögliche Vorschubrichtungen
Material HSS Co5
D
k 10
MK l1 l2 Z Artikel Nr. Preis/St. Auf Lager Stückzahl
10 1 92 22 4 420245.100 24,11 € Ja
12 2 111 26 4 420245.120 26,41 € Ja
13 2 111 26   420245.130 34,52 € Ja
14 2 111 26 4 420245.140 32,58 € Ja
16 2 117 32 4 420245.160 35,56 € Ja
18 2 117 32 4 420245.180 40,69 € Ja
20 2 123 38 4 420245.200 44,15 € Ja
22 2 123 38 5 420245.220 51,29 € Ja
24 3 147 45 5 420245.240 53,75 € Ja
25 3 147 45 5 420245.250 61,01 € Ja
26 3 147 45 5 420245.260 65,56 € Ja
28 3 147 45 5 420245.280 67,26 € Ja
30 3 147 45 6 420245.300 71,77 € Ja
32 4 178 53 6 420245.320 80,08 € Ja
36 4 178 53 6 420245.360 97,22 € Ja
40 4 188 63 6 420245.400 119,15 € Nein
45 4 188 63 6 420245.450 149,31 € Ja
50 5 233 75 6 420245.500 182,06 € Ja
56 5 233 75 8 420245.560 250,97 € Ja
63 5 248 90 8 420245.630 322,46 € Ja

Schnittbedingungen


Material

Festigkeit

Ap

Ae

Vc
fz(mm/z)
Ø 10

Ø 16

Ø 20

Ø 25

Ø 32

Ø 40

Ø 50

Ø 63
P.1 | Automatenstähle, allgemeine Baustähle ≤ 600 N/mm² 1xD 0,1xD 37.5 0.028 0.044 0.057 0.071 0.091 0.11 0.12 0.13
P.2 | Allgemine Baustähle, Stahlguss ≤ 850 N/mm² 1xD 0,1xD 32.5 0.028 0.044 0.057 0.071 0.091 0.11 0.12 0.13
P.3 | Niedriglegierte Werkzeugstähle ≤ 1100 N/mm² 1xD 0,1xD 18 0.028 0.044 0.057 0.071 0.091 0.11 0.12 0.13
P.4 | Vergütungsstähle ≤ 900 N/mm² 1xD 0,1xD 25 0.028 0.044 0.057 0.071 0.091 0.11 0.12 0.13
P.5 | Hochlegierte Werkzugstähle ≤ 1100 N/mm² 1xD 0,1xD 18 0.028 0.044 0.057 0.071 0.091 0.11 0.12 0.13
P.6 | Werkzeug- und Vergütengsstähle > 1100 N/mm² 1xD 0,1xD 16 0.02 0.031 0.035 0.04 0.045 0.054 0.059 0.064
M.2 | Rost- und säurebeständige 750 - 850 N/mm² 1xD 0,1xD 10 0.028 0.044 0.057 0.071 0.091 0.11 0.12 0.13
K.2 | Temperguss (> 240 HB) > 800 N/mm² 1xD 0,1xD 22 0.028 0.044 0.057 0.071 0.091 0.11 0.12 0.13
S.1 | Chrom-Nickellegierungen ≤ 1500 N/mm² 1xD 0,1xD 8 0.02 0.031 0.035 0.04 0.045 0.054 0.059 0.064

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

Spannelement

mehr +
Morsekegelschaft nach DIN 228 A.
Werkzeuggeometrie

Werkzeuggeometrie

mehr +
Schrägungswinkel = 35°. Winkel der Harke = 12°.
Material HSS Co5

Material HSS Co5

mehr +
Der Hochleistungsschnellstahl mit guter Zähigkeit für die Fräser zur Bearbeitung von Materialien bis einer Festigkeit von 1200 MPa.
Typ N

Typ N

mehr +
Universal einsetzbar. Geeignet für Werkstoffe bis einer Festigkeit von 900 MPa.
Mögliche Vorschubrichtungen

Mögliche Vorschubrichtungen
