542375C
3
140618 TiAlN Hochleistungsschnellstahl HSS Co8 DIN 844K
Spannelement
Typ N
Werkzeuggeometrie
Mögliche Vorschubrichtungen
Material HSS Co8
TiAlN Beschichtigung.

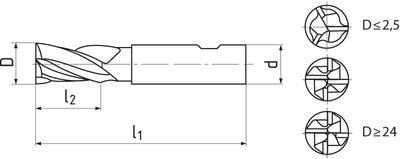

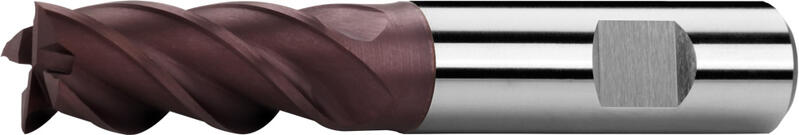

Schaftfräser kurz, 2 Schneiden bis Mitte, 40°, Typ N, Weldon Schaft, Beschichtung TiAlN
D
k 10
d
h 6
l1 l2 Z Artikel Nr. Preis/St. Auf Lager Stückzahl
2 6 51 7 3 140618.020 TiAlN 10,28 € Nein
2,5 6 52 8 3 140618.025 TiAlN 10,56 € Nein
3 6 52 8 4 140618.030 TiAlN 10,08 € Nein
3,5 6 54 10 4 140618.035 TiAlN 11,08 € Nein
4 6 55 11 4 140618.040 TiAlN 10,56 € Nein
4,5 6 55 11 4 140618.045 TiAlN 11,60 € Nein
5 6 57 13 4 140618.050 TiAlN 11,12 € Nein
5,5 6 57 13 4 140618.055 TiAlN 12,60 € Ja
6 6 57 13 4 140618.060 TiAlN 12,28 € Nein
6,5 10 66 16 4 140618.065 TiAlN 16,12 € Nein
7 10 66 16 4 140618.070 TiAlN 14,72 € Nein
7,5 10 66 16 4 140618.075 TiAlN 16,68 € Ja
8 10 69 19 4 140618.080 TiAlN 15,36 € Nein
8,5 10 69 19 4 140618.085 TiAlN 19,16 € Ja
9 10 69 19 4 140618.090 TiAlN 17,88 € Nein
9,5 10 69 19 4 140618.095 TiAlN 20,44 € Nein
10 10 72 22 4 140618.100 TiAlN 18,48 € Nein
11 12 79 22 4 140618.110 TiAlN 22,28 € Ja
12 12 83 26 4 140618.120 TiAlN 22,00 € Nein
13 12 83 26 4 140618.130 TiAlN 26,20 € Nein
14 12 83 26 4 140618.140 TiAlN 25,72 € Ja
15 12 83 26 4 140618.150 TiAlN 30,84 € Nein
16 16 92 32 4 140618.160 TiAlN 30,28 € Ja
17 16 92 32 4 140618.170 TiAlN 36,92 € Nein
18 16 92 32 4 140618.180 TiAlN 36,40 € Nein
19 16 92 32 4 140618.190 TiAlN 45,12 € Nein
20 20 104 38 4 140618.200 TiAlN 44,04 € Nein
22 20 104 38 4 140618.220 TiAlN 55,56 € Nein
24 25 121 45 5 140618.240 TiAlN 70,16 € Ja
25 25 121 45 5 140618.250 TiAlN 70,12 € Ja
28 25 121 45 5 140618.280 TiAlN 82,24 € Ja
30 25 121 46 5 140618.300 TiAlN 88,12 € Ja
32 32 133 53 6 140618.320 TiAlN 95,32 € Ja

Schnittbedingungen


Material

Festigkeit

Ae

Ap

Vc
fz(mm/z)
Ø 3

Ø 6

Ø 8

Ø 10

Ø 12

Ø 16

Ø 18

Ø 20

Ø 25

Ø 32
P.1 | Automatenstähle, allgemeine Baustähle ≤ 600 N/mm² 1xD 0,1xD 67.5 0.006 0.015 0.021 0.028 0.034 0.044 0.051 0.057 0.071 0.091
P.2 | Allgemine Baustähle, Stahlguss ≤ 850 N/mm² 1xD 0,1xD 58.5 0.006 0.015 0.021 0.028 0.034 0.044 0.051 0.057 0.071 0.091
P.3 | Niedriglegierte Werkzeugstähle ≤ 1100 N/mm² 1xD 0,1xD 36 0.006 0.015 0.021 0.028 0.034 0.044 0.051 0.057 0.071 0.091
P.4 | Vergütungsstähle ≤ 900 N/mm² 1xD 0,1xD 45 0.006 0.015 0.021 0.028 0.034 0.044 0.051 0.057 0.071 0.091
P.5 | Hochlegierte Werkzugstähle ≤ 1100 N/mm² 1xD 0,1xD 36 0.006 0.015 0.021 0.028 0.034 0.044 0.051 0.057 0.071 0.091
K.1 | Temperguss (≤ 240 HB) ≤ 820 N/mm² 1xD 0,1xD 52.5 0.006 0.015 0.021 0.028 0.034 0.044 0.051 0.057 0.071 0.091
N.4 | Kupfer-Zink-Legierungen ≤ 800 N/mm² 1xD 0,1xD 120-180 0.006 0.015 0.021 0.028 0.034 0.044 0.051 0.057 0.071 0.091
S.1 | Chrom-Nickellegierungen ≤ 1500 N/mm² 1xD 0,1xD 18 0.0042 0.0105 0.0147 0.0196 0.0238 0.0308 0.0357 0.0399 0.0497 0.0637

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

Spannelement

mehr +
Seitliche Mitnahmefläche nach DIN 1835 B.
Werkzeuggeometrie

Werkzeuggeometrie

mehr +
Drallwinkel = 40°. Spanwinkel = 12°.
Material HSS Co8

Material HSS Co8

mehr +
Der Hochleistungsschnellstahl mit guter Zähigkeit und einwandfreier Warmebeständigkeit. Vorallem für das Fräsen von hochfesten Materialien, austenitischen Stählen, Stählen für Warmverformung u.s.w. geeignet.
Typ N

Typ N

mehr +
Universal einsetzbar. Geeignet für Werkstoffe bis einer Festigkeit von 900 MPa.
Mögliche Vorschubrichtungen

Mögliche Vorschubrichtungen

TiAlN Beschichtigung.

TiAlN Beschichtigung.

mehr +
Die Beschichtung wird durch hohe Härte bei höheren Temperaturen, durch gute Oxidationsbeständigkeit und durch niedrige Wärmeleitfähigkeit gekennzeichnet. Sie wird universal einsetzbar, namentlich für die HSC-Bearbeitung ohne Kühlung. Geeignet für Fräsen von harten Werkstoffen.
