S140602N Hartmetall (VHM) DIN 6527K
Spannelement
Typ N
Werkzeuggeometrie
Mögliche Vorschubrichtungen
Stirn Ausführung
Luftkühlung
VHM
AlCrN Beschichtigung

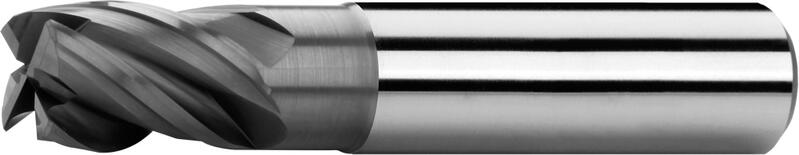

Schaftfräser kurz, 2 Schneiden bis Mitte, 35°-38°, Typ N, glatter Schaft, Beschichtung AlCrN
D
h 10
d
h 6

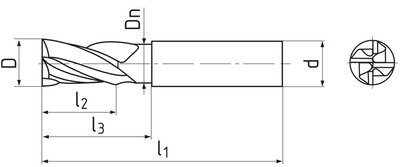

l1 l2 l3 Dn Z Artikel Nr. Preis/St. Auf Lager Stückzahl
3 6 50 5 9 2,8 4 S140602N.030 21,28 € Nein
3,5 6 50 6 10 3,3 4 S140602N.035 21,28 € Nein
4 6 54 8 13 3,8 4 S140602N.040 21,56 € Nein
4,5 6 54 8 15 4,3 4 S140602N.045 21,56 € Nein
5 6 54 9 16 4,8 4 S140602N.050 21,56 € Nein
6 6 54 10 17 5,7 4 S140602N.060 21,56 € Nein
8 8 58 12 22 7,8 4 S140602N.080 27,68 € Nein
10 10 66 14 26 9,5 4 S140602N.100 40,92 € Ja
12 12 73 16 28 11,5 4 S140602N.120 51,56 € Ja
14 14 75 18 30 13,5 4 S140602N.140 70,56 € Ja
16 16 82 22 34 15,5 4 S140602N.160 84,44 € Ja
18 18 84 24 36 17,5 4 S140602N.180 110,72 € Nein
20 20 92 26 42 19,5 4 S140602N.200 122,96 € Nein

Schnittbedingungen


Material

Festigkeit

Ap

Ae

Vc
fz(mm/z)
Ø 3

Ø 6

Ø 8

Ø 10

Ø 12

Ø 16

Ø 18

Ø 20
P.1 | Automatenstähle, allgemeine Baustähle ≤ 600 N/mm² 1xD 0,3xD 210 0.015 0.03 0.04 0.05 0.06 0.08 0.09 0.1
P.3 | Niedriglegierte Werkzeugstähle ≤ 1100 N/mm² 1xD 0,3xD 175 0.015 0.03 0.04 0.05 0.06 0.08 0.09 0.1
P.5 | Hochlegierte Werkzugstähle ≤ 1100 N/mm² 1xD 0,3xD 120 0.015 0.03 0.04 0.05 0.06 0.08 0.09 0.1
M.1 | Rost- und säurebeständige ≤ 750 N/mm² 1xD 0,3xD 110 0.015 0.03 0.04 0.05 0.06 0.08 0.09 0.1
M.2 | Rost- und säurebeständige 750 - 850 N/mm² 1xD 0,3xD 90 0.015 0.03 0.04 0.05 0.06 0.08 0.09 0.1
K.1 | Temperguss (≤ 240 HB) ≤ 820 N/mm² 1xD 0,3xD 150 0.015 0.03 0.04 0.05 0.06 0.08 0.09 0.1
K.2 | Temperguss (> 240 HB) > 800 N/mm² 1xD 0,3xD 110 0.015 0.03 0.04 0.05 0.06 0.08 0.09 0.1
S.1 | Chrom-Nickellegierungen ≤ 1500 N/mm² 1xD 0,3xD 50 0.015 0.03 0.04 0.05 0.06 0.08 0.09 0.1
S.2 | Titan, Titanlegierungen ≤ 1250 N/mm² 1xD 0,3xD 70 0.015 0.03 0.04 0.05 0.06 0.08 0.09 0.1
H.1 | Gehärte Stahl (< 54 HRC) ≤ 1920 N/mm² 1xD 0,3xD 120 0.015 0.03 0.04 0.05 0.06 0.08 0.09 0.1
H.2 | Gehärte Stahl (54 - 60 HRC) 1920 - 2210 N/mm² 1xD 0,3xD 100 0.015 0.03 0.04 0.05 0.06 0.08 0.09 0.1

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

Spannelement

mehr +
Glatter Schaft nach DIN 6535 HA.
Werkzeuggeometrie

Werkzeuggeometrie

mehr +
Drallwinkel = 35/38°. Spanwinkel = 10°.
Stirn Ausführung

Stirn Ausführung

VHM

VHM

mehr +
Hartmetallwerkstoffe zeichnen sich durch hohe Druckfestigkeit, hohe Härte und damit hohe Verschleißfestigkeit, aber auch durch begrenzte Biegefestigkeit und Zähigkeit aus.
Typ N

Typ N

mehr +
Universal einsetzbar. Geeignet für Werkstoffe bis einer Festigkeit von 900 MPa.
Mögliche Vorschubrichtungen

Mögliche Vorschubrichtungen

Luftkühlung

Luftkühlung

AlCrN Beschichtigung

AlCrN Beschichtigung

mehr +
Beschichtung mit sehr hohe Verschleissfestigkeit und ausgezeichnete Wärmehärte.
