542375C
3
124518 Hochleistungsschnellstahl HSS Co8 DIN 844K
Spannelement
Typ NR
Werkzeuggeometrie
Mögliche Vorschubrichtungen
Material HSS Co8

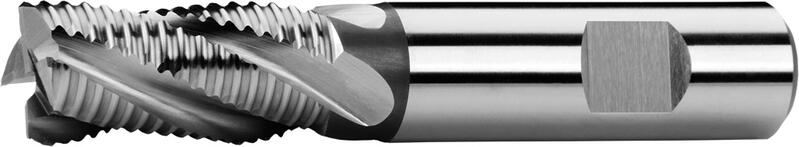

Schaftfräser kurz, 1 Schneide über die Mitte, 30°, Typ NR, Weldon Schaft
D
k 12
d
h 6
l1 l2 Z Artikel Nr. Preis/St. Auf Lager Stückzahl
6 6 57 13 4 124518.060 17,68 € Ja
7 10 66 16 4 124518.070 20,44 € Ja
8 10 69 19 4 124518.080 19,44 € Ja
9 10 69 19 4 124518.090 23,48 € Ja
10 10 72 22 4 124518.100 22,16 € Ja
11 12 79 22 4 124518.110 27,36 € Ja
12 12 83 26 4 124518.120 26,08 € Ja
13 12 83 26 4 124518.130 31,68 € Ja
14 12 83 26 4 124518.140 30,92 € Nein
15 12 83 26 4 124518.150 37,44 € Nein
16 16 92 32 4 124518.160 36,80 € Ja
17 16 92 32 4 124518.170 44,88 € Ja
18 16 92 32 4 124518.180 44,04 € Ja
19 16 92 32 4 124518.190 57,68 € Ja
20 20 104 38 4 124518.200 54,56 € Ja
21 20 104 38 4 124518.210 65,84 € Ja
22 20 104 38 5 124518.220 64,80 € Ja
24 25 121 45 5 124518.240 80,92 € Ja
25 25 121 45 5 124518.250 79,28 € Ja
26 25 121 45 5 124518.260 100,76 € Ja
28 25 121 45 5 124518.280 99,84 € Ja
30 25 121 45 5 124518.300 116,48 € Ja
32 32 133 53 6 124518.320 131,12 € Ja
36 32 133 53 6 124518.360 131,72 € Ja
40 32 143 63 6 124518.40032 170,40 € Ja

D 40 ≠ DIN 844K

Schnittbedingungen


Material

Festigkeit

Ap

Ae

Vc
fz(mm/z)
Ø 6

Ø 8

Ø 10

Ø 12

Ø 16

Ø 18

Ø 20

Ø 25

Ø 30

Ø 40
P.1 | Automatenstähle, allgemeine Baustähle ≤ 600 N/mm² 1,5xD 0,5xD 45 0.02 0.025 0.035 0.04 0.07 0.08 0.09 0.1 0.115 0.14
P.2 | Allgemine Baustähle, Stahlguss ≤ 850 N/mm² 1,5xD 0,5xD 39 0.02 0.025 0.035 0.04 0.07 0.08 0.09 0.1 0.115 0.14
P.4 | Vergütungsstähle ≤ 900 N/mm² 1,5xD 0,5xD 30 0.02 0.025 0.035 0.04 0.07 0.08 0.09 0.1 0.115 0.14
M.2 | Rost- und säurebeständige 750 - 850 N/mm² 1,5xD 0,5xD 15 0.02 0.025 0.035 0.04 0.07 0.08 0.09 0.1 0.115 0.14
K.1 | Temperguss (≤ 240 HB) ≤ 820 N/mm² 1,5xD 0,5xD 35 0.02 0.025 0.035 0.04 0.07 0.08 0.09 0.1 0.115 0.14

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

Spannelement

mehr +
Seitliche Mitnahmefläche nach DIN 1835 B.
Werkzeuggeometrie

Werkzeuggeometrie

mehr +
Drallwinkel = 30°. Spanwinkel = 12°.
Material HSS Co8

Material HSS Co8

mehr +
Der Hochleistungsschnellstahl mit guter Zähigkeit und einwandfreier Warmebeständigkeit. Vorallem für das Fräsen von hochfesten Materialien, austenitischen Stählen, Stählen für Warmverformung u.s.w. geeignet.
Typ NR

Typ NR

mehr +
Für Schruppen von Werkstoffen mit niedriger bis mittlerer Festigkeit (bis 700 MPa), Rauhheit Ra 12,5 und grober.
