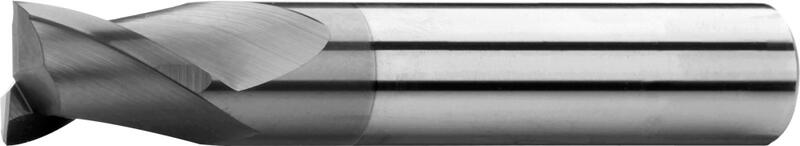

Schaftfräser kurz, 1 Schneide über die Mitte, 30°, Typ N, glatter Schaft, Beschichtung AlTiN
| D h 10 | d h 6 | l1 | l2 | Z | Artikel Nr. | Preis/St. | Auf Lager | Stückzahl | |
|---|---|---|---|---|---|---|---|---|---|
| 3 | 6 | 50 | 4 | 2 | S100402.030 ALTIN | 24,64 €20,36 € | Ja | ||
| 3,5 | 6 | 50 | 4 | 2 | S100402.035 ALTIN | 24,64 €20,36 € | Ja | ||
| 4 | 6 | 54 | 5 | 2 | S100402.040 ALTIN | 25,49 €21,07 € | Nein | ||
| 4,5 | 6 | 54 | 5 | 2 | S100402.045 ALTIN | 25,49 €21,07 € | Nein | ||
| 5 | 6 | 54 | 6 | 2 | S100402.050 ALTIN | 25,49 €21,07 € | Ja | ||
| 6 | 6 | 54 | 7 | 2 | S100402.060 ALTIN | 25,49 €21,07 € | Ja | ||
| 7 | 8 | 58 | 8 | 2 | S100402.070 ALTIN | 35,73 €29,53 € | Nein | ||
| 8 | 8 | 58 | 9 | 2 | S100402.080 ALTIN | 35,73 €29,53 € | Ja | ||
| 9 | 10 | 66 | 10 | 2 | S100402.090 ALTIN | 51,90 €42,89 € | Ja | ||
| 10 | 10 | 66 | 11 | 2 | S100402.100 ALTIN | 51,90 €42,89 € | Ja | ||
| 12 | 12 | 73 | 12 | 2 | S100402.120 ALTIN | 76,39 €63,13 € | Ja | ||
| 14 | 14 | 75 | 14 | 2 | S100402.140 ALTIN | 107,99 €89,25 € | Ja | ||
| 16 | 16 | 82 | 16 | 2 | S100402.160 ALTIN | 134,70 €111,32 € | Ja | ||
| 18 | 18 | 84 | 18 | 2 | S100402.180 ALTIN | 183,00 €151,24 € | Nein | ||
| 20 | 20 | 92 | 20 | 2 | S100402.200 ALTIN | 217,52 €179,77 € | Ja |
Schnittbedingungen
Material | Festigkeit | Ap | Ae | Vc | fz(mm/z) Ø 3 | Ø 6 | Ø 8 | Ø 10 | Ø 12 | Ø 16 | Ø 18 | Ø 20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P.1 | Automatenstähle, allgemeine Baustähle | ≤ 600 N/mm² | 0,5xD | 1xD | 200 | 0.01 | 0.02 | 0.027 | 0.033 | 0.04 | 0.053 | 0.06 | 0.067 |
| P.3 | Niedriglegierte Werkzeugstähle | ≤ 1100 N/mm² | 0,5xD | 1xD | 120 | 0.01 | 0.02 | 0.027 | 0.033 | 0.04 | 0.053 | 0.06 | 0.067 |
| P.5 | Hochlegierte Werkzugstähle | ≤ 1100 N/mm² | 0,5xD | 1xD | 90 | 0.01 | 0.02 | 0.027 | 0.033 | 0.04 | 0.053 | 0.06 | 0.067 |
| M.1 | Rost- und säurebeständige | ≤ 750 N/mm² | 0,5xD | 1xD | 100 | 0.01 | 0.02 | 0.027 | 0.033 | 0.04 | 0.053 | 0.06 | 0.067 |
| M.2 | Rost- und säurebeständige | 750 - 850 N/mm² | 0,5xD | 1xD | 80 | 0.01 | 0.02 | 0.027 | 0.033 | 0.04 | 0.053 | 0.06 | 0.067 |
| K.1 | Temperguss (≤ 240 HB) | ≤ 820 N/mm² | 0,5xD | 1xD | 150 | 0.01 | 0.02 | 0.027 | 0.033 | 0.04 | 0.053 | 0.06 | 0.067 |
| K.2 | Temperguss (> 240 HB) | > 800 N/mm² | 0,5xD | 1xD | 120 | 0.01 | 0.02 | 0.027 | 0.033 | 0.04 | 0.053 | 0.06 | 0.067 |
| S.1 | Chrom-Nickellegierungen | ≤ 1500 N/mm² | 0,5xD | 1xD | 60 | 0.01 | 0.02 | 0.027 | 0.033 | 0.04 | 0.053 | 0.06 | 0.067 |
| S.2 | Titan, Titanlegierungen | ≤ 1250 N/mm² | 0,5xD | 1xD | 60 | 0.01 | 0.02 | 0.027 | 0.033 | 0.04 | 0.053 | 0.06 | 0.067 |
Berechnungen Schnittbedingungen
Produkteingeschaften
Glatter Schaft nach DIN 6535 HA.
Drallwinkel = 30°. Spanwinkel = 12°.
Stirn Ausführung
Hartmetallwerkstoffe zeichnen sich durch hohe Druckfestigkeit, hohe Härte und damit hohe Verschleißfestigkeit, aber auch durch begrenzte Biegefestigkeit und Zähigkeit aus.
Universal einsetzbar. Geeignet für Werkstoffe bis einer Festigkeit von 900 MPa.
Mögliche Vorschubrichtungen
Öl-kühlung.
Die Beschichtung mit ähnlichen Eigeschaften und sogar mit höherer Härte als TiAlN. Gute thermische Stabilität. Für anspruchsvollste Applikationen einsetzbar. Die Beschichtung zeigt ausgezeichnete Resultate, namenlicht in der Kombination mit dem Stahl HSSE-PM (ASP 2030). Die aus diesem Stahl gefertigten Fräser werden standardmässig mit AlTiN beschichtet.
