125215E Hochleistungsschnellstahl HSS Co5
Spannelement
Betriebsnorm
Typ NR

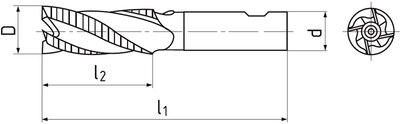

Werkzeuggeometrie
Mögliche Vorschubrichtungen
Material HSS Co5
D
k 10
d
h 6
l1 l2 Z Artikel Nr. Preis/St. Auf Lager Stückzahl
10 10 110 60 4 125215E.100 27,35 € Ja
12 12 137 80 4 125215E.120 33,02 € Ja
14 12 137 80 4 125215E.140 38,65 € Ja
16 16 160 100 4 125215E.160 46,12 € Ja
18 16 160 100 4 125215E.180 54,65 € Ja
20 20 191 125 4 125215E.200 73,92 € Ja
22 20 191 125 5 125215E.220 115,06 € Ja
25 25 216 140 5 125215E.250 119,92 € Ja
28 25 216 140 5 125215E.280 169,27 € Ja
30 25 216 140 5 125215E.300 190,61 € Ja
32 32 260 180 6 125215E.320 209,14 € Ja

Schnittbedingungen


Material

Festigkeit

Ap

Ae

vc
fz(mm/z)
Ø 10

Ø 12

Ø 16

Ø 20

Ø 25

Ø 32
P.1 | Automatenstähle, allgemeine Baustähle ≤ 600 N/mm² 4xD 0,2xD 28 0.06 0.067 0.081 0.11 0.1495 0.161
P.2 | Allgemine Baustähle, Stahlguss ≤ 850 N/mm² 4xD 0,2xD 23 0.06 0.067 0.081 0.11 0.1495 0.161
P.3 | Niedriglegierte Werkzeugstähle ≤ 1100 N/mm² 4xD 0,2xD 29 0.06 0.067 0.081 0.11 0.1495 0.161
P.4 | Vergütungsstähle ≤ 900 N/mm² 4xD 0,2xD 17 0.06 0.067 0.081 0.11 0.1495 0.161
P.5 | Hochlegierte Werkzugstähle ≤ 1100 N/mm² 4xD 0,2xD 12 0.06 0.067 0.081 0.11 0.1495 0.161
M.1 | Rost- und säurebeständige ≤ 750 N/mm² 4xD 0,2xD 17 0.06 0.067 0.081 0.11 0.1495 0.161
M.2 | Rost- und säurebeständige 750 - 850 N/mm² 4xD 0,2xD 15 0.06 0.067 0.081 0.11 0.1495 0.161
M.3 | Rost- und säurebeständige > 850 N/mm² 4xD 0,2xD 13 0.06 0.067 0.081 0.11 0.1495 0.161
K.1 | Temperguss (≤ 240 HB) ≤ 820 N/mm² 4xD 0,2xD 28 0.06 0.067 0.081 0.11 0.1495 0.161
N.4 | Kupfer-Zink-Legierungen ≤ 850 N/mm² 4xD 0,2xD 32 0.06 0.067 0.081 0.11 0.1495 0.161
S.2 | Titan, Titanlegierungen ≤ 1250 N/mm² 4xD 0,2xD 11 0.042 0.0469 0.0567 0.077 0.1047 0.1127

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

Spannelement

mehr +
Seitliche Mitnahmefläche nach DIN 1835 B.
Typ NR

Typ NR

mehr +
Für Schruppen von Werkstoffen mit niedriger bis mittlerer Festigkeit (bis 700 MPa), Rauhheit Ra 12,5 und grober.
Mögliche Vorschubrichtungen

Mögliche Vorschubrichtungen

Betriebsnorm

Betriebsnorm

Werkzeuggeometrie

Werkzeuggeometrie

mehr +
Drallwinkel = 30°. Spanwinkel = 12°.
Material HSS Co5

Material HSS Co5

mehr +
Der Hochleistungsschnellstahl mit guter Zähigkeit für die Fräser zur Bearbeitung von Materialien bis einer Festigkeit von 1200 MPa.
