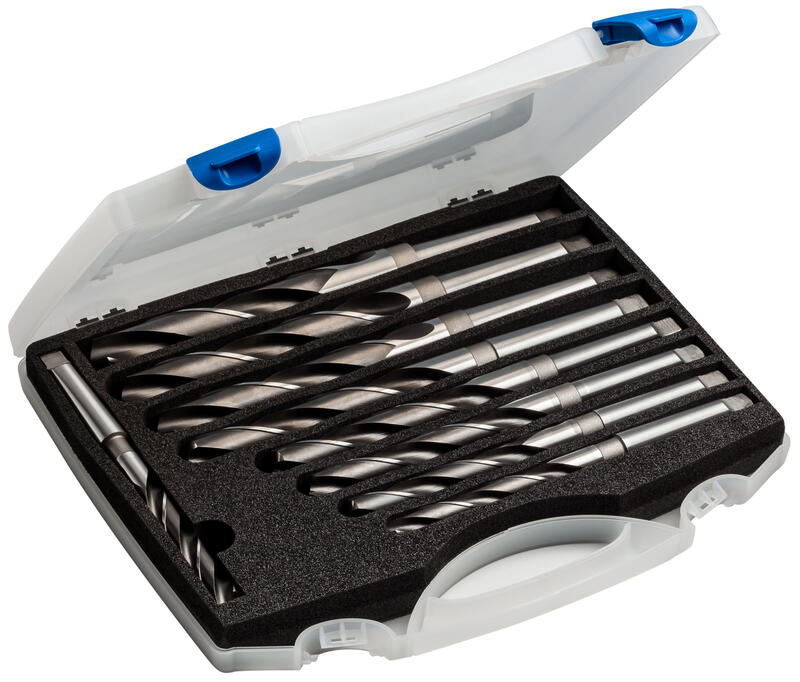

VK10010 SET Schnellarbeitsstahl HSS DIN 345
Typ N
Werkzeuggeometrie
Spitzenanschliffe - Form A
Spitzenwinkel 118°
Bohrtiefe 5xD
Recht Helix
Material HSS
Dampfbehandelt
Artikel Nr. Preis/St. Auf Lager Stückzahl
VK10010.01 SET 457,31 € Ja

Inhalt des Satzes

Artikel Nr. D MK l1 l2
VK10010.1500 15 2 212 114
VK10010.1600 16 2 218 120
VK10010.1800 18 2 228 130
VK10010.2000 20 2 238 140
VK10010.2200 22 2 248 155
VK10010.2400 24 3 281 160
VK10010.2600 26 3 286 165
VK10010.2800 28 3 291 170
VK10010.3000 30 3 296 175

Schnittbedingungen


Material

Festigkeit

Vc
fz(mm/r)
Ø1

Ø2

Ø3,15

Ø4

Ø5

Ø6,3

Ø8

Ø10

Ø12,5
P.1 | Automatenstähle, allgemeine Baustähle ≤ 600 N/mm² 30 0,018 0,063 0,1 0,125 0,125 0,16 0,2 0,25 0,25
P.2 | Allgemine Baustähle, Stahlguss ≤ 850 N/mm² 30 0,016 0,05 0,08 0,1 0,1 0,125 0,16 0,2 0,2
K.1 | Temperguss (≤ 240 HB) ≤ 820 N/mm² 30 0,018 0,063 0,1 0,125 0,125 0,16 0,2 0,25 0,25
K.2 | Temperguss (> 240 HB) > 800 N/mm² 25 0,018 0,063 0,1 0,125 0,125 0,16 0,2 0,25 0,25
N.2 | Aluminium-Gu legierungen Si (Si ≤ 12%) ≤ 600 N/mm² 70 0,02 0,08 0,125 0,16 0,16 0,2 0,25 0,315 0,315
N.3 | Aluminium-Gu legierungen Si (Si > 12%) ≤ 600 N/mm² 70 0,018 0,063 0,1 0,125 0,125 0,16 0,2 0,25 0,25
N.4 | Kupfer-Zink-Legierungen ≤ 800 N/mm² 30 0,014 0,04 0,063 0,08 0,08 0,1 0,125 0,16 0,16

Berechnungen Schnittbedingungen

Produkteingeschaften

Typ N

Typ N

mehr +
Normal Nutprofil, normal Kern, Spitzenwinkel 118°. HSS Co Bohrer mässig verdickt Kern, Spitzenwinkel 130°.
Spitzenanschliffe - Form A

Spitzenanschliffe - Form A

mehr +
Kagelmantelschliff mit asgespitztem Kern, DIN 1412 Form A.
Bohrtiefe 5xD

Bohrtiefe 5xD

Material HSS

Material HSS

mehr +
Der Schnellarbeitsstahl von mittlerer Leistung, vom Gesichtspunkt der Zähigkeit ist für die Fräser von kleineren Durchmessern und für Materialien mit einer Festigkeit von 900 MPa geeignet.
Werkzeuggeometrie

Werkzeuggeometrie

mehr +
Spiralsteigung 25° - 30°.
Spitzenwinkel 118°

Spitzenwinkel 118°

Recht Helix

Recht Helix

Dampfbehandelt

Dampfbehandelt

mehr +
Dampfgehärtet (Brünieren) ist ein Verfahren, bei dem sich auf der Oberfläche des Werkzeugs eine Schicht aus Eisenoxid bildet. Diese Schicht erhöht die Abriebfestigkeit der Klinge, erhöht die Korrosionsbeständigkeit und verbessert die Schmierung des Werkzeugs. Die effektivste Anwendung ist für Bohrer und Gewindebohrer.
