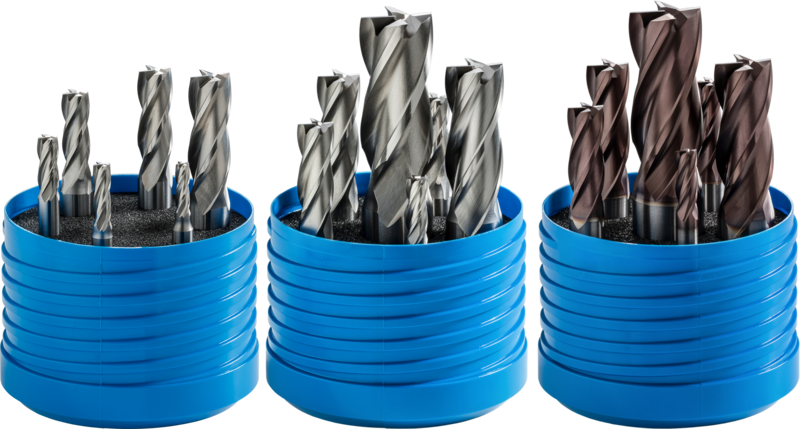

120518 SET Hochleistungsschnellstahl HSS Co8 DIN 844K
Spannelement
Typ N
Werkzeuggeometrie
Mögliche Vorschubrichtungen
Material HSS Co8
TiAlN Beschichtigung.
Artikel Nr. Preis/St. Auf Lager Stückzahl
120518.4-12 SET 73,55 € Nein
120518.4-12 TiAlN SET 101,43 € Nein
120518.6-20 SET 115,92 € Ja
120518.6-20 TiAlN SET 185,18 € Nein

Inhalt des Satzes

120518.4-12 SET

Artikel Nr. D
k 10
d
h 6
l1 l2 Z
120518.040 4 6 55 11 4
120518.050 5 6 57 13 4
120518.060 6 6 57 13 4
120518.080 8 10 69 19 4
120518.100 10 10 72 22 4
120518.120 12 12 83 26 4



120518.6-20 SET

Artikek Nr. D
k 10
d
h 6
l1 l2 Z
120518.060 6 6 57 13 4
120518.080 8 10 69 19 4
120518.100 10 10 72 22 4
120518.120 12 12 83 26 4
120518.160 16 16 92 32 4
120518.200 20 20 104 38 4

Schnittbedingungen


Material

Festigkeit

Ap

Ae

Vc
fz(mm/z)
Ø 3

Ø 6

Ø 8

Ø 10

Ø 12

Ø 16

Ø 18

Ø 20

Ø 25

Ø 32

Ø 40
P.1 | Automatenstähle, allgemeine Baustähle ≤ 600 N/mm² 1xD 0,1xD 45 0.006 0.015 0.021 0.028 0.034 0.044 0.051 0.057 0.71 0.091 0.11
P.2 | Allgemine Baustähle, Stahlguss ≤ 850 N/mm² 1xD 0,1xD 39 0.006 0.015 0.021 0.028 0.034 0.044 0.051 0.057 0.71 0.091 0.11
P.3 | Niedriglegierte Werkzeugstähle ≤ 1100 N/mm² 1xD 0,1xD 24 0.006 0.015 0.021 0.028 0.034 0.044 0.051 0.057 0.71 0.091 0.11
P.4 | Vergütungsstähle ≤ 900 N/mm² 1xD 0,1xD 30 0.006 0.015 0.021 0.028 0.034 0.044 0.051 0.057 0.71 0.091 0.11
P.6 | Werkzeug- und Vergütengsstähle > 1100 N/mm² 1xD 0,1xD 20 0.0042 0.0105 0.0147 0.0196 0.0238 0.0308 0.0357 0.0399 0.497 0.0637 0.077
M.2 | Rost- und säurebeständige 750 - 850 N/mm² 1xD 0,1xD 15 0.006 0.015 0.021 0.028 0.034 0.044 0.051 0.057 0.71 0.091 0.11
K.1 | Temperguss < 240 HB 1xD 0,1xD 35 0.006 0.015 0.021 0.028 0.034 0.044 0.051 0.057 0.71 0.091 0.11
S.1 | Chrom-Nickellegierungen ≤ 1500 N/mm² 1xD 0,1xD 12 0.0042 0.0105 0.0147 0.0196 0.0238 0.0308 0.0357 0.0399 0.497 0.0637 0.077

TIALN: Vc + 50%

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

Spannelement

mehr +
Seitliche Mitnahmefläche nach DIN 1835 B.
Werkzeuggeometrie

Werkzeuggeometrie

mehr +
Drallwinkel = 30°. Spanwinkel = 8°.
Material HSS Co8

Material HSS Co8

mehr +
Der Hochleistungsschnellstahl mit guter Zähigkeit und einwandfreier Warmebeständigkeit. Vorallem für das Fräsen von hochfesten Materialien, austenitischen Stählen, Stählen für Warmverformung u.s.w. geeignet.
Typ N

Typ N

mehr +
Universal einsetzbar. Geeignet für Werkstoffe bis einer Festigkeit von 900 MPa.
Mögliche Vorschubrichtungen

Mögliche Vorschubrichtungen

TiAlN Beschichtigung.

TiAlN Beschichtigung.

mehr +
Die Beschichtung wird durch hohe Härte bei höheren Temperaturen, durch gute Oxidationsbeständigkeit und durch niedrige Wärmeleitfähigkeit gekennzeichnet. Sie wird universal einsetzbar, namentlich für die HSC-Bearbeitung ohne Kühlung. Geeignet für Fräsen von harten Werkstoffen.
