531718 Hochleistungsschnellstahl HSS Co8 ~DIN 1889
Spannelement

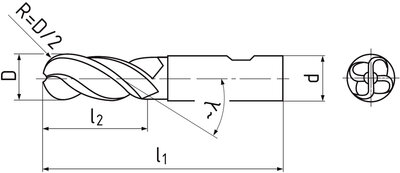

Werkzeuggeometrie
Mögliche Vorschubrichtungen
Material HSS Co8
R D
k 12
d
h 6
l1 l2 λ
~
Z Artikel Nr. Preis/St. Auf Lager Stückzahl
2 4 6 63 19 15 4 531718.040 16,16 € Ja
2,5 5 6 68 24 15 4 531718.050 17,06 € Ja
3 6 6 68 24 25 4 531718.060 18,65 € Ja
4 8 10 88 38 25 4 531718.080 21,76 € Ja
5 10 10 95 45 35 4 531718.100 26,78 € Ja
6 12 12 110 53 35 4 531718.120 33,10 € Ja
8 16 16 123 63 35 4 531718.160 46,61 € Ja
10 20 20 141 75 35 4 531718.200 67,27 € Ja

Schnittbedingungen


Material

Festigkeit

Ap

Ae

Vc
fz(mm/z)
Ø 6

Ø 8

Ø 10

Ø 12

Ø 16

Ø 18

Ø 20
P.1 | Automatenstähle, allgemeine Baustähle ≤ 600 N/mm² 0,5xD 1xD 45 0.022 0.029 0.036 0.044 0.058 0.065 0.073
P.2 | Allgemine Baustähle, Stahlguss ≤ 850 N/mm² 0,5xD 1xD 39 0.022 0.029 0.036 0.044 0.058 0.065 0.073
P.3 | Niedriglegierte Werkzeugstähle ≤ 1100 N/mm² 0,5xD 1xD 24 0.022 0.029 0.036 0.044 0.058 0.065 0.073
P.4 | Vergütungsstähle ≤ 900 N/mm² 0,5xD 1xD 30 0.022 0.029 0.036 0.044 0.058 0.065 0.073
P.5 | Hochlegierte Werkzugstähle ≤ 1100 N/mm² 0,5xD 1xD 24 0.022 0.029 0.036 0.044 0.058 0.065 0.073
P.6 | Hochlegierte Werkzugstähle > 1100 N/mm² 0,5xD 1xD 20 0.0154 0.0203 0.0252 0.0308 0.0406 0.0455 0.0511
M.2 | Rost- und säurebeständige 750 - 850 N/mm² 0,5xD 1xD 15 0.022 0.029 0.036 0.044 0.058 0.065 0.073
K.1 | Temperguss (≤ 240 HB) ≤ 820 N/mm² 0,5xD 1xD 35 0.022 0.029 0.036 0.044 0.058 0.065 0.073
K.2 | Temperguss (> 240 HB) > 800 N/mm² 0,5xD 1xD 25 0.022 0.029 0.036 0.044 0.058 0.065 0.073
N.4 | Kupfer-Zink-Legierungen ≤ 800 N/mm² 0,5xD 1xD 80-120 0.022 0.029 0.036 0.044 0.058 0.065 0.073
S.1 | Chrom-Nickellegierungen ≤ 1500 N/mm² 0,5xD 1xD 12 0.0154 0.0203 0.0252 0.0308 0.0406 0.0455 0.0511

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

Spannelement

mehr +
Seitliche Mitnahmefläche nach DIN 1835 B.
Mögliche Vorschubrichtungen

Mögliche Vorschubrichtungen

Werkzeuggeometrie

Werkzeuggeometrie

mehr +
Spanwinkel = 12°.
Material HSS Co8

Material HSS Co8

mehr +
Der Hochleistungsschnellstahl mit guter Zähigkeit und einwandfreier Warmebeständigkeit. Vorallem für das Fräsen von hochfesten Materialien, austenitischen Stählen, Stählen für Warmverformung u.s.w. geeignet.
