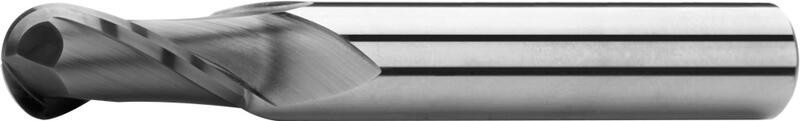

Radiusfräser lang, 2 Schneiden, Typ N, glatter Schaft, Beschichtung AlTiN

Home
E-SHOP
Radiusfräser lang, 2 Schneiden, Typ N, glatter Schaft, Beschichtung AlTiN

S511602 AlTiNHartmetall (VHM)DIN 6527L

Schnittbedingungen Produkteingeschaften

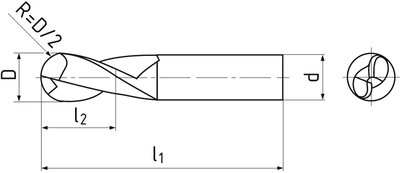

R	D k 12	d h 6	l₁	l₂	Z	Artikel Nr.	Preis/St.	Auf Lager
1,5	3	6	57	7	2	S511602.030	27,90 €	Nein
2	4	6	57	8	2	S511602.040	27,90 €	Nein
2,5	5	6	57	10	2	S511602.050	27,90 €	Ja
3	6	6	57	10	2	S511602.060	27,90 €	Nein
4	8	8	63	16	2	S511602.080	40,66 €	Nein
5	10	10	72	19	2	S511602.100	58,11 €	Nein
6	12	12	83	22	2	S511602.120	85,79 €	Nein
7	14	14	83	22	2	S511602.140	111,89 €	Nein
8	16	16	92	26	2	S511602.160	146,05 €	Nein
9	18	18	92	26	2	S511602.180	176,32 €	Ja
10	20	20	104	32	2	S511602.200	230,27 €	Nein

Schnittbedingungen

Material	Festigkeit	A_p	A_e	V_c	fz(mm/z) Ø 3	Ø 6	Ø 8	Ø 10	Ø 12	Ø 16	Ø 18	Ø 20
P.1 \| Automatenstähle, allgemeine Baustähle	≤ 600 N/mm²	0,025xD	0,05xD	260	0.045	0.09	0.12	0.15	0.18	0.24	0.27	0.3
P.3 \| Niedriglegierte Werkzeugstähle	≤ 1100 N/mm²	0,025xD	0,05xD	180	0.045	0.09	0.12	0.15	0.18	0.24	0.27	0.3
P.5 \| Hochlegierte Werkzugstähle	≤ 1100 N/mm²	0,025xD	0,05xD	120	0.045	0.09	0.12	0.15	0.18	0.24	0.27	0.3
M.1 \| Rost- und säurebeständige	≤ 750 N/mm²	0,025xD	0,05xD	110	0.045	0.09	0.12	0.15	0.18	0.24	0.27	0.3
M.2 \| Rost- und säurebeständige	750 - 850 N/mm²	0,025xD	0,05xD	100	0.045	0.09	0.12	0.15	0.18	0.24	0.27	0.3
K.1 \| Temperguss (≤ 240 HB)	≤ 820 N/mm²	0,025xD	0,05xD	200	0.045	0.09	0.12	0.15	0.18	0.24	0.27	0.3
K.2 \| Temperguss (> 240 HB)	> 800 N/mm²	0,025xD	0,05xD	150	0.045	0.09	0.12	0.15	0.18	0.24	0.27	0.3
N.1 \| Aluminimum, Aluminium-Gu leg. Si (Si ≤ 6%)	≤ 400 N/mm²	0,025xD	0,05xD	300	0.045	0.09	0.12	0.15	0.18	0.24	0.27	0.3
N.4 \| Kupfer-Zink-Legierungen	≤ 800 N/mm²	0,025xD	0,05xD	450	0.045	0.09	0.12	0.15	0.18	0.24	0.27	0.3
H.1 \| Gehärte Stahl (< 54 HRC)	≤ 1920 N/mm²	0,025xD	0,05xD	80	0.045	0.09	0.12	0.15	0.18	0.24	0.27	0.3

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

mehr +

Glatter Schaft nach DIN 6535 HA.

Werkzeuggeometrie

mehr +

Drallwinkel = 30°. Spanwinkel = 12°.

Öl-kühlung.

AlTiN Beschichtung

mehr +

Die Beschichtung mit ähnlichen Eigeschaften und sogar mit höherer Härte als TiAlN. Gute thermische Stabilität. Für anspruchsvollste Applikationen einsetzbar. Die Beschichtung zeigt ausgezeichnete Resultate, namenlicht in der Kombination mit dem Stahl HSSE-PM (ASP 2030). Die aus diesem Stahl gefertigten Fräser werden standardmässig mit AlTiN beschichtet.

Typ N

mehr +

Universal einsetzbar. Geeignet für Werkstoffe bis einer Festigkeit von 900 MPa.

Mögliche Vorschubrichtungen

VHM

mehr +

Hartmetallwerkstoffe zeichnen sich durch hohe Druckfestigkeit, hohe Härte und damit hohe Verschleißfestigkeit, aber auch durch begrenzte Biegefestigkeit und Zähigkeit aus.
