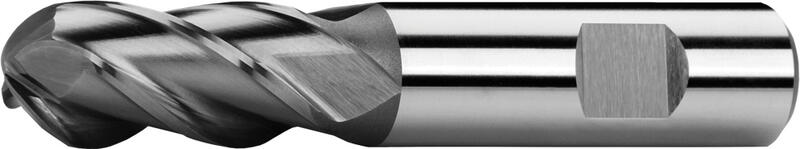

530718 Hochleistungsschnellstahl HSS Co8 ~DIN 1889
Spannelement
Werkzeuggeometrie
Mögliche Vorschubrichtungen
Material HSS Co8
R D
k 12
d
h 6
l1 l2 λ
~
Z Artikel Nr. Preis/St. Auf Lager Stückzahl
2 4 6 55 11 15 4 530718.040 14,90 € Ja
2,5 5 6 57 13 15 4 530718.050 15,39 € Ja
3 6 6 57 13 25 4 530718.060 15,84 € Ja
4 8 10 69 19 25 4 530718.080 19,51 € Ja
5 10 10 72 22 35 4 530718.100 23,88 € Ja
6 12 12 83 26 35 4 530718.120 29,43 € Ja
8 16 16 92 32 35 4 530718.160 41,51 € Ja
10 20 20 104 38 35 4 530718.200 59,96 € Ja

Schnittbedingungen


Material

Festigkeit

Ap

Ae

Vc
fz(mm/z)
Ø 6

Ø 8

Ø 10

Ø 12

Ø 16

Ø 18

Ø 20
P.1 | Automatenstähle, allgemeine Baustähle ≤ 600 N/mm² 0,5xD 1xD 45 0.022 0.029 0.036 0.044 0.058 0.065 0.073
P.2 | Allgemine Baustähle, Stahlguss ≤ 850 N/mm² 0,5xD 1xD 39 0.022 0.029 0.036 0.044 0.058 0.065 0.073
P.3 | Niedriglegierte Werkzeugstähle ≤ 1100 N/mm² 0,5xD 1xD 24 0.022 0.029 0.036 0.044 0.058 0.065 0.073
P.4 | Vergütungsstähle ≤ 900 N/mm² 0,5xD 1xD 30 0.022 0.029 0.036 0.044 0.058 0.065 0.073
P.5 | Niedriglegierte Werkzeugstähle ≤ 1100 N/mm² 0,5xD 1xD 24 0.022 0.029 0.036 0.044 0.058 0.065 0.073
P.6 | Werkzeug- und Vergütengsstähle > 1100 N/mm² 0,5xD 1xD 20 0.0154 0.0203 0.0252 0.0308 0.0406 0.0455 0.0511
M.2 | Rost- und säurebeständige 750 - 850 N/mm² 0,5xD 1xD 15 0.022 0.029 0.036 0.044 0.058 0.065 0.073
K.1 | Temperguss (≤ 240 HB) ≤ 820 N/mm² 0,5xD 1xD 35 0.022 0.029 0.036 0.044 0.058 0.065 0.073
K.2 | Temperguss (> 240 HB) > 800 N/mm² 0,5xD 1xD 25 0.022 0.029 0.036 0.044 0.058 0.065 0.073
N.4 | Kupfer–Zink–Legierungen ≤ 800 N/mm² 0,5xD 1xD 80-120 0.022 0.029 0.036 0.044 0.058 0.065 0.073
S.1 | Chrom-Nickellegierungen ≤ 1500 N/mm² 0,5xD 1xD 12 0.0154 0.0203 0.0252 0.0308 0.0406 0.0455 0.0511

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

Spannelement

mehr +
Seitliche Mitnahmefläche nach DIN 1835 B.
Mögliche Vorschubrichtungen

Mögliche Vorschubrichtungen

Werkzeuggeometrie

Werkzeuggeometrie

mehr +
Spanwinkel = 12°.
Material HSS Co8

Material HSS Co8

mehr +
Der Hochleistungsschnellstahl mit guter Zähigkeit und einwandfreier Warmebeständigkeit. Vorallem für das Fräsen von hochfesten Materialien, austenitischen Stählen, Stählen für Warmverformung u.s.w. geeignet.
