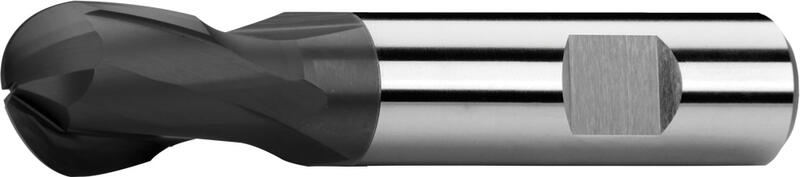

510417 AlTiN Pulvermetall HSSE PM ~DIN 1889
Spannelement
Werkzeuggeometrie
Mögliche Vorschubrichtungen
Material HSSE-PM
AlTiN Beschichtung
R D
h 10
d
h 6
l1 l2 Z Artikel Nr. Preis/St. Auf Lager Stückzahl
2 4 6 51 7 2 510417.040 AlTiN 21,27 € Ja
2,5 5 6 52 8 2 510417.050 AlTiN 21,27 € Ja
3 6 6 52 8 2 510417.060 AlTiN 21,18 € Ja
3,5 7 10 60 10 2 510417.070 AlTiN 27,22 € Ja
4 8 10 61 11 2 510417.080 AlTiN 26,65 € Ja
4,5 9 10 61 11 2 510417.090 AlTiN 31,35 € Ja
5 10 10 63 13 2 510417.100 AlTiN 31,67 € Ja
6 12 12 73 16 2 510417.120 AlTiN 37,18 € Ja
7 14 12 73 16 2 510417.140 AlTiN 45,02 € Ja
8 16 16 79 19 2 510417.160 AlTiN 52,24 € Ja
9 18 16 79 19 2 510417.180 AlTiN 63,43 € Ja
10 20 20 88 22 2 510417.200 AlTiN 78,33 € Ja

Schnittbedingungen


Material

Festigkeit

Ap

Ae

Vc
fz(mm/z)
Ø 6

Ø 8

Ø 10

Ø 12

Ø 16

Ø 18

Ø 20
P.1 | Automatenstähle, allgemeine Baustähle ≤ 600 N/mm² 0,5xD 1xD 114 0.024 0.032 0.04 0.048 0.064 0.072 0.08
P.2 | Allgemine Baustähle, Stahlguss ≤ 850 N/mm² 0,5xD 1xD 99 0.024 0.032 0.04 0.048 0.064 0.072 0.08
P.4 | Vergütungsstähle ≤ 900 N/mm² 0,5xD 1xD 77 0.024 0.032 0.04 0.048 0.064 0.072 0.08
K.1 | Temperguss (≤ 240 HB) ≤ 820 N/mm² 0,5xD 1xD 89 0.024 0.032 0.04 0.048 0.064 0.072 0.08

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

Spannelement

mehr +
Seitliche Mitnahmefläche nach DIN 1835 B.
Mögliche Vorschubrichtungen

Mögliche Vorschubrichtungen

AlTiN Beschichtung

AlTiN Beschichtung

mehr +
Die Beschichtung mit ähnlichen Eigeschaften und sogar mit höherer Härte als TiAlN. Gute thermische Stabilität. Für anspruchsvollste Applikationen einsetzbar. Die Beschichtung zeigt ausgezeichnete Resultate, namenlicht in der Kombination mit dem Stahl HSSE-PM (ASP 2030). Die aus diesem Stahl gefertigten Fräser werden standardmässig mit AlTiN beschichtet.
Werkzeuggeometrie

Werkzeuggeometrie

mehr +
Drallwinkel = 25°. Spanwinkel = 12°.
Material HSSE-PM

Material HSSE-PM

mehr +
Der mit Hilfe der Pulvermetallurgie hergestellte Hochleistungsstahl weist die homogene Struktur auf, die sich durch die Masshaltigkeit und lange Schneidestandzeit zeigt. Der Stahl ist für die Bearbeitung von hochfesten und schwer zerspanbaren Materialien, wie z.B. Titan und seiner Legierungen geeignet. Die aus diesem Stahl gefertigten Fräser werden mit der Schicht AlTiN geliefert.
