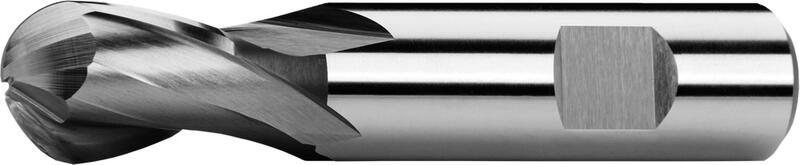

510418 Hochleistungsschnellstahl HSS Co8 ~DIN 1889
Spannelement
Werkzeuggeometrie
Mögliche Vorschubrichtungen
Material HSS Co8
R D
h 10
d
h 6
l1 l2 Z Artikel Nr. Preis/St. Auf Lager Stückzahl
1 2 6 48 4 2 510418.020 13,02 € Ja
1,5 3 6 49 5 2 510418.030 13,02 € Ja
2 4 6 51 7 2 510418.040 13,02 € Ja
2,25 4,5 6 51 7 2 510418.045 14,33 € Ja
2,,5 5 6 52 8 2 510418.050 13,02 € Ja
3 6 6 52 8 2 510418.060 13,39 € Ja
3,5 7 10 60 10 2 510418.070 15,76 € Ja
4 8 10 61 11 2 510418.080 16,37 € Ja
4,5 9 10 61 11 2 510418.090 18,82 € Ja
5 10 10 63 13 2 510418.100 19,18 € Ja
5,5 11 12 70 13 2 510418.110 22,61 € Ja
6 12 12 73 16 2 510418.120 22,33 € Ja
6,5 13 12 73 16 2 510418.130 26,04 € Ja
7 14 12 73 16 2 510418.140 27,63 € Ja
7,5 15 12 73 16 2 510418.150 32,45 € Ja
8 16 16 79 19 2 510418.160 32,04 € Ja
9 18 16 79 19 2 510418.180 39,55 € Ja
10 20 20 88 22 2 510418.200 49,35 € Ja
11 22 20 88 22 2 510418.220 60,16 € Ja
12 24 25 102 26 2 510418.240 70,61 € Ja
12,5 25 25 102 26 2 510418.250 72,24 € Ja
14 28 25 102 26 2 510418.280 88,61 € Ja
15 30 25 102 26 2 510418.300 98,82 € Ja
16 32 32 112 32 2 510418.320 113,47 € Ja

Schnittbedingungen


Material

Festigkeit

Ap

Ae

Vc
fz(mm/z)
Ø 6

Ø 8

Ø 10

Ø 12

Ø 16

Ø 18

Ø 20
P.2 | Allgemine Baustähle, Stahlguss ≤ 850 N/mm² 0,5xD 1xD 39 0.022 0.029 0.036 0.044 0.058 0.065 0.073
P.3 | Niedriglegierte Werkzeugstähle ≤ 1100 N/mm² 0,5xD 1xD 24 0.022 0.029 0.036 0.044 0.058 0.065 0.073
P.4 | Vergütungsstähle ≤ 900 N/mm² 0,5xD 1xD 30 0.022 0.029 0.036 0.044 0.058 0.065 0.073
P.5 | Hochlegierte Werkzugstähle ≤ 1100 N/mm² 0,5xD 1xD 24 0.022 0.029 0.036 0.044 0.058 0.065 0.073
P.6 | Werkzeug- und Vergütengsstähle > 1100 N/mm² 0,5xD 1xD 20 0.0154 0.0203 0.0252 0.0308 0.0406 0.0455 0.0511
M.2 | Rost- und säurebeständige 750 - 850 N/mm² 0,5xD 1xD 15 0.022 0.029 0.036 0.044 0.058 0.065 0.073
K.2 | Temperguss (> 240 HB) > 800 N/mm² 0,5xD 1xD 25 0.022 0.029 0.036 0.044 0.058 0.065 0.073
S.1 | Chrom-Nickellegierungen ≤ 1500 N/mm² 0,5xD 1xD 12 0.0154 0.0203 0.0252 0.0308 0.0406 0.0455 0.0511

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

Spannelement

mehr +
Seitliche Mitnahmefläche nach DIN 1835 B.
Mögliche Vorschubrichtungen

Mögliche Vorschubrichtungen

Werkzeuggeometrie

Werkzeuggeometrie

mehr +
Drallwinkel = 25°. Spanwinkel = 10°.
Material HSS Co8

Material HSS Co8

mehr +
Der Hochleistungsschnellstahl mit guter Zähigkeit und einwandfreier Warmebeständigkeit. Vorallem für das Fräsen von hochfesten Materialien, austenitischen Stählen, Stählen für Warmverformung u.s.w. geeignet.
