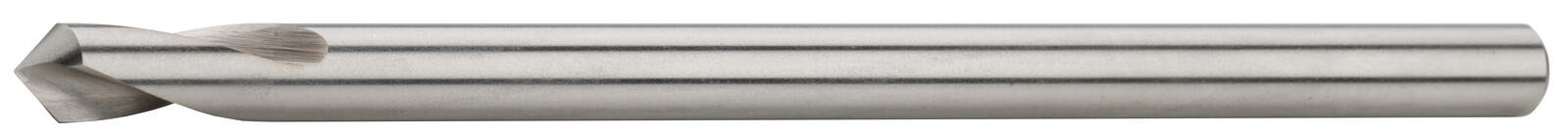

VN51105 Hochleistungsschnellstahl HSS Co5
Werkzeuggeometrie
Spitzenanschliffe - Form N
Spitzenwinkel 90°
Recht Helix
Material HSS Co5

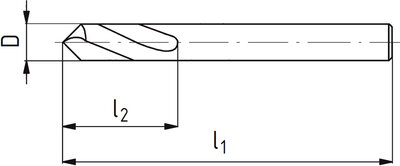

D l1 l2 Artikel Nr. Preis/St. Auf Lager Stückzahl
3 80 10 VN51105.0300 38,49 € Ja
4 100 12 VN51105.0400 35,76 € Nein
5 120 15 VN51105.0500 38,49 € Ja
6 140 20 VN51105.0600 41,22 € Ja
8 140 25 VN51105.0800 46,73 € Ja
10 170 25 VN51105.1000 66,00 € Ja
12 170 30 VN51105.1200 81,35 € Ja
16 200 35 VN51105.1600 120,45 € Ja
20 200 40 VN51105.2000 155,14 € Ja

Schnittbedingungen


Material

Festigkeit

Vc
fz(mm/r)
Ø1

Ø2

Ø3,15

Ø4

Ø5

Ø6,3

Ø8

Ø10

Ø12,5
P.1 | Automatenstähle, allgemeine Baustähle ≤ 600 N/mm² 32 0,018 0,063 0,1 0,125 0,125 0,16 0,2 0,25 0,25
P.2 | Allgemine Baustähle, Stahlguss ≤ 850 N/mm² 30 0,016 0,05 0,08 0,1 0,1 0,125 0,16 0,2 0,2
P.3 | Niedriglegierte Werkzeugstähle ≤ 1100 N/mm² 25 0,016 0,05 0,08 0,1 0,1 0,125 0,16 0,2 0,2
P.4 | Vergütungsstähle ≤ 900 N/mm2 15 0,014 0,04 0,063 0,08 0,08 0,1 0,125 0,16 0,16
M.1 | Rost- und säurebeständige ≤ 750 N/mm² 10 0,012 0,032 0,05 0,063 0,063 0,08 0,1 0,125 0,125
M.2 | Rost- und säurebeständige 750 - 850 N/mm² 6 0,012 0,032 0,05 0,063 0,063 0,08 0,1 0,125 0,125
M.3 | Rost- und säurebeständige > 850 N/mm² 8 0,012 0,032 0,05 0,063 0,063 0,08 0,1 0,125 0,125
K.1 | Temperguss (≤ 240 HB) ≤ 820 N/mm² 30 0,018 0,063 0,1 0,125 0,125 0,16 0,2 0,25 0,25
K.2 | Temperguss (> 240 HB) > 800 N/mm² 25 0,018 0,063 0,1 0,125 0,125 0,16 0,2 0,25 0,25

Berechnungen Schnittbedingungen

Produkteingeschaften

Werkzeuggeometrie

Werkzeuggeometrie

mehr +
Spiralsteigung 20°.
Spitzenwinkel 90°

Spitzenwinkel 90°

Material HSS Co5

Material HSS Co5

mehr +
Der Hochleistungsschnellstahl mit guter Zähigkeit für die Fräser zur Bearbeitung von Materialien bis einer Festigkeit von 1200 MPa.
Spitzenanschliffe - Form N

Spitzenanschliffe - Form N

mehr +
Schleifen nach DIN 1412 Form N, Kagelmantelschliff.
Recht Helix

Recht Helix
