107375C
3
VN50115 Hochleistungsschnellstahl HSS Co5
Werkzeuggeometrie
Spitzenanschliffe - Form N
Spitzenwinkel 120°
Recht Helix
Material HSS Co5

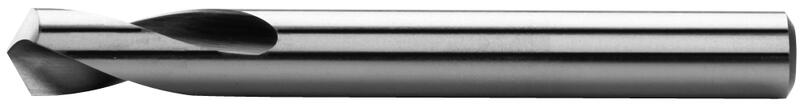

NC Anbohrer 120°
D l1 l2 Artikel Nr. Preis/St. Auf Lager Stückzahl
3 46 12 VN50115.0300 5,48 € Ja
4 55 12 VN50115.0400 6,44 € Ja
5 62 14 VN50115.0500 8,00 € Ja
6 66 16 VN50115.0600 7,80 € Ja
8 79 21 VN50115.0800 10,28 € Ja
10 89 25 VN50115.1000 12,84 € Ja
12 102 30 VN50115.1200 17,36 € Ja
14 107 34 VN50115.1400 28,36 € Ja
16 115 38 VN50115.1600 41,64 € Ja
20 131 45 VN50115.2000 65,92 € Ja

Schnittbedingungen


Material

Festigkeit

Vc
fz(mm/r)
Ø1

Ø2

Ø3,15

Ø4

Ø5

Ø6,3

Ø8

Ø10

Ø12,5
P.1 | Automatenstähle, allgemeine Baustähle ≤ 600 N/mm² 40 0,016 0,05 0,08 0,1 0,1 0,125 0,16 0,2 0,2
P.2 | Allgemine Baustähle, Stahlguss ≤ 850 N/mm² 40 0,016 0,05 0,08 0,1 0,1 0,125 0,16 0,2 0,2
P.3 | Niedriglegierte Werkzeugstähle ≤ 1100 N/mm² 35 0,016 0,05 0,08 0,1 0,1 0,125 0,16 0,2 0,2
P.4 | Vergütungsstähle ≤ 900 N/mm2 22 0,014 0,04 0,063 0,08 0,08 0,1 0,125 0,16 0,16
M.1 | Rost- und säurebeständige ≤ 750 N/mm² 12 0,012 0,032 0,05 0,063 0,063 0,08 0,1 0,125 0,125
M.2 | Rost- und säurebeständige 750 - 850 N/mm² 10 0,012 0,032 0,05 0,063 0,063 0,08 0,1 0,125 0,125
M.3 | Rost- und säurebeständige > 850 N/mm² 10 0,012 0,032 0,05 0,063 0,063 0,08 0,1 0,125 0,125
K.1 | Temperguss (≤ 240 HB) ≤ 820 N/mm² 33 0,018 0,063 0,1 0,125 0,125 0,16 0,2 0,25 0,25
K.2 | Temperguss (> 240 HB) > 800 N/mm² 30 0,018 0,063 0,1 0,125 0,125 0,16 0,2 0,25 0,25
S.1 | Chrom-Nickellegierungen ≤ 1500 N/mm² 6 0,006 0,02 0,032 0,04 0,04 0,05 0,063 0,08 0,08

Berechnungen Schnittbedingungen

Produkteingeschaften

Werkzeuggeometrie

Werkzeuggeometrie

mehr +
Spiralsteigung 20°.
Spitzenwinkel 120°

Spitzenwinkel 120°

Material HSS Co5

Material HSS Co5

mehr +
Der Hochleistungsschnellstahl mit guter Zähigkeit für die Fräser zur Bearbeitung von Materialien bis einer Festigkeit von 1200 MPa.
Spitzenanschliffe - Form N

Spitzenanschliffe - Form N

mehr +
Schleifen nach DIN 1412 Form N, Kagelmantelschliff.
Recht Helix

Recht Helix
