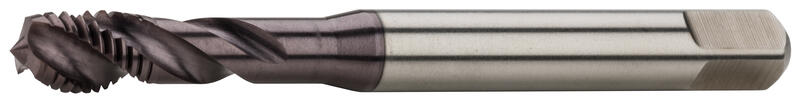

Maschinengewindebohrer mit Spiralnut 40°, universell, Beschichtung TiCN
MT21584 TICN
Hochleistungsschnellstahl HSSE V3
DIN 371, DIN 376
D
6 H | P | d | l1 | l2 | d1 | Z | a | Artikel Nr. | Preis/St. | Auf Lager | Stückzahl | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
M3 | 0,5 | 3,5 | 56 | 9 | 2,5 | 3 | 2,7 | MT21584.030 TICN | 20,86 € | Ja |
|
|
M4 | 0,7 | 4,5 | 63 | 7 | 3,3 | 3 | 3,4 | MT21584.040 TICN | 20,86 € | Ja |
|
|
M5 | 0,8 | 6 | 70 | 13 | 4,2 | 3 | 4,9 | MT21584.050 TICN | 21,35 € | Ja |
|
|
M6 | 1 | 6 | 80 | 15 | 5 | 3 | 4,9 | MT21584.060 TICN | 22,24 € | Ja |
|
|
M8 | 1,25 | 8 | 90 | 18 | 6,8 | 3 | 6,2 | MT21584.080 TICN | 25,84 € | Ja |
|
|
M10 | 1,5 | 10 | 100 | 20 | 8,5 | 3 | 8 | MT21584.100 TICN | 30,53 € | Ja |
|
|
M12 | 1,75 | 9 | 110 | 23 | 10,2 | 3 | 7 | MT21584.120 TICN | 39,67 € | Ja |
|
|
M14 | 2 | 11 | 110 | 25 | 12 | 3 | 9 | MT21584.140 TICN | 49,51 € | Ja |
|
|
M16 | 2 | 12 | 110 | 25 | 14 | 3 | 9 | MT21584.160 TICN | 54,37 € | Ja |
|
|
M18 | 2,5 | 14 | 125 | 30 | 15,5 | 3 | 11 | MT21584.180 TICN | 78,69 € | Ja |
|
|
M20 | 2,5 | 16 | 140 | 30 | 17,5 | 3 | 12 | MT21584.200 TICN | 81,14 € | Ja |
|
Schnittbedingungen
Material |
Festigkeit |
Vc |
---|---|---|
P.1 | Automatenstähle, allgemeine Baustähle | ≤ 600 N/mm² | 18-22 |
P.2 | Allgemine Baustähle, Stahlguss | ≤ 850 N/mm² | 10-12 |
P.3 | Niedriglegierte Werkzeugstähle | ≤ 1100 N/mm² | 10-12 |
P.4 | Vergütungsstähle | ≤ 900 N/mm² | 10-12 |
P.5 | Hochlegierte Werkzugstähle | ≤ 1100 N/mm² | 10-12 |
P.6 | Werkzeug- und Vergütengsstähle | > 1100 N/mm² | 10-12 |
M.1 | Rost- und säurebeständige | ≤ 750 N/mm² | 10-12 |
M.2 | Rost- und säurebeständige | 750 - 850 N/mm² | 10-12 |
M.3 | Rost- und säurebeständige | > 850 N/mm² | 10-12 |
K.1 | Temperguss (≤ 240 HB) | ≤ 820 N/mm² | 12-18 |
K.2 | Temperguss (> 240 HB) | > 800 N/mm² | 12-18 |
N.1 | Aluminimum, Aluminium-Gu legierungen Si (Si ≤ 6%) | ≤ 400 N/mm² | 26-32 |
N.2 | Aluminium-Gu legierungen Si (Si ≤ 12%) | ≤ 600 N/mm² | 12-18 |
N.3 | Aluminium-Gu legierungen Si (Si > 12%) | ≤ 600 N/mm² | 12-18 |
N.4 | Kupfer-Zink-Legierungen | ≤ 800 N/mm² | 10-12 |
Berechnungen Schnittbedingungen
Produkteingeschaften
Typ UNI
mehr +Entworfen für den universellen Einsetz
Anschnitt
mehr +Für gerade orde gedrallte Nuten, für kurzspanenden Werksoffen.
Steigung
Metrisches ISO - Gewinde
TiCN Beschichtigung
mehr +Die Beschichtung bietet hohe Härte und zugleich gute Zähigkeit. Sie weist den niedrigen Reibungskoeffi zient auf. Einsetzbar für Bohrung von hochfestigen Stählen. Sie hat niedrigere thermische Stabilität und Kühlung ist notwendig, z.B. mit Emulsion.
