431375C
3
230418 TiAlN Hochleistungsschnellstahl HSS Co8 DIN 327K
Spannelement
Typ N
Werkzeuggeometrie
Mögliche Vorschubrichtungen
Material HSS Co8
TiAlN Beschichtigung.

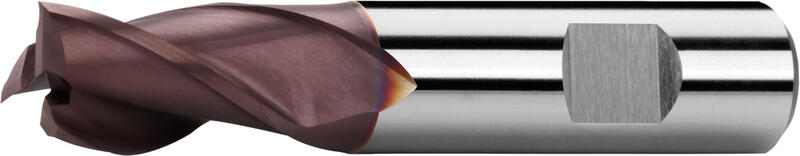

Langlochfräser kurz, 3 Schneiden, mit Zentrumschnitt, 30°, Typ N, Weldon Schaft, Beschichtung TiAlN
D
e 8
d
h 6
l1 l2 Z Artikel Nr. Preis/St. Auf Lager Stückzahl
2 6 48 4 3 230418.020 TiAlN 10,16 € Ja
2,8 6 49 5 3 230418.028 TiAlN 11,44 € Nein
3 6 49 5 3 230418.030 TiAlN 9,12 € Ja
3,5 6 50 6 3 230418.035 TiAlN 9,92 € Ja
3,8 6 51 7 3 230418.038 TiAlN 12,32 € Nein
4 6 51 7 3 230418.040 TiAlN 9,68 € Nein
4,5 6 51 7 3 230418.045 TiAlN 10,44 € Ja
4,8 6 52 8 3 230418.048 TiAlN 13,72 € Nein
5 6 52 8 3 230418.050 TiAlN 10,64 € Ja
5,5 6 52 8 3 230418.055 TiAlN 10,16 € Ja
5,75 6 52 8 3 230418.0575 TiAlN 13,96 € Nein
6 6 52 8 3 230418.060 TiAlN 10,72 € Ja
6,5 10 60 10 3 230418.065 TiAlN 15,08 € Ja
7 10 60 10 3 230418.070 TiAlN 13,20 € Nein
7,5 10 60 10 3 230418.075 TiAlN 15,60 € Ja
7,75 10 61 11 3 230418.0775 TiAlN 18,80 € Nein
8 10 61 11 3 230418.080 TiAlN 13,64 € Nein
9 10 91 11 3 230418.090 TiAlN 17,40 € Ja
9,5 10 61 11 3 230418.095 TiAlN 19,52 € Ja
9,7 10 63 13 3 230418.097 TiAlN 21,72 € Nein
10 10 63 13 3 230418.100 TiAlN 16,40 € Nein
11 12 70 13 3 230418.110 TiAlN 20,20 € Ja
12 12 73 16 3 230418.120 TiAlN 19,16 € Nein
13 12 73 16 3 230418.130 TiAlN 24,24 € Ja
14 12 73 16 3 230418.140 TiAlN 23,28 € Nein
15 12 73 16 3 230418.150 TiAlN 29,16 € Ja
16 16 79 19 3 230418.160 TiAlN 26,88 € Nein
18 16 79 19 3 230418.180 TiAlN 32,24 € Ja
19,7 20 88 22 3 230418.197 TiAlN 53,96 € Ja
20 20 88 22 3 230418.200 TiAlN 39,68 € Nein
22 20 88 22 3 230418.220 TiAlN 57,56 € Nein
25 25 102 26 3 230418.250 TiAlN 73,28 € Ja
28 25 102 26 3 230418.280 TiAlN 81,76 € Ja
30 25 102 26 3 230418.300 TiAlN 99,60 € Nein
32 32 112 32 3 230418.320 TiAlN 131,12 € Nein

Schnittbedingungen


Material

Festigkeit

Ap

Ae

Vc
fz(mm/z)
Ø 3

Ø 6

Ø 8

Ø 10

Ø 12

Ø 16

Ø 18

Ø 20

Ø 25

Ø 32
P.1 | Automatenstähle, allgemeine Baustähle ≤ 600 N/mm² 0,5xD 1xD 67.5 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073 0.091 0.116
P.2 | Allgemine Baustähle, Stahlguss ≤ 850 N/mm² 0,5xD 1xD 58.5 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073 0.091 0.116
P.3 | Niedriglegierte Werkzeugstähle ≤ 1100 N/mm² 0,5xD 1xD 36 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073 0.091 0.116
P.4 | Vergütungsstähle ≤ 900 N/mm² 0,5xD 1xD 45 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073 0.091 0.116
M.2 | Rost- und säurebeständige 750 - 850 N/mm² 0,5xD 1xD 22.5 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073 0.091 0.116
K.1 | Temperguss (≤ 240 HB) ≤ 820 N/mm² 0,5xD 1xD 52.5 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073 0.091 0.116
K.2 | Temperguss (> 240 HB) > 800 N/mm² 0,5xD 1xD 37.5 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073 0.091 0.116
N.2 | Aluminium-Gu legierungen Si (Si ≤ 12%) ≤ 600 N/mm² 0,5xD 1xD 240-450 0.0117 0.0286 0.0377 0.0468 0.0572 0.0754 0.0845 0.0949 0.1183 0.1508
N.4 | Kupfer–Zink–Legierungen ≤ 800 N/mm² 0,5xD 1xD 120-180 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073 0.091 0.116
S.2 | Titan, Titanlegierungen ≤ 1250 N/mm² 0,5xD 1xD 18 0.0063 0.0154 0.0203 0.0252 0.0308 0.0406 0.0455 0.0511 0.0637 0.0812

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

Spannelement

mehr +
Seitliche Mitnahmefläche nach DIN 1835 B.
Werkzeuggeometrie

Werkzeuggeometrie

mehr +
Drallwinkel = 30°. Spanwinkel = 12°.
Material HSS Co8

Material HSS Co8

mehr +
Der Hochleistungsschnellstahl mit guter Zähigkeit und einwandfreier Warmebeständigkeit. Vorallem für das Fräsen von hochfesten Materialien, austenitischen Stählen, Stählen für Warmverformung u.s.w. geeignet.
Typ N

Typ N

mehr +
Universal einsetzbar. Geeignet für Werkstoffe bis einer Festigkeit von 900 MPa.
Mögliche Vorschubrichtungen

Mögliche Vorschubrichtungen

TiAlN Beschichtigung.

TiAlN Beschichtigung.

mehr +
Die Beschichtung wird durch hohe Härte bei höheren Temperaturen, durch gute Oxidationsbeständigkeit und durch niedrige Wärmeleitfähigkeit gekennzeichnet. Sie wird universal einsetzbar, namentlich für die HSC-Bearbeitung ohne Kühlung. Geeignet für Fräsen von harten Werkstoffen.
