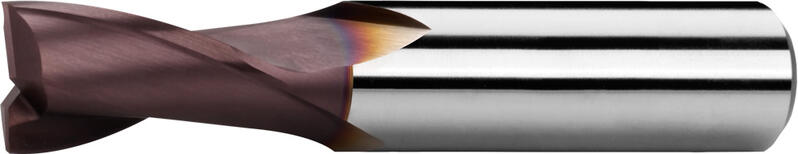

Langlochfräser kurz, 2 Schneiden, mit Zentrumschnitt, 25°, Typ N, glatter Schaft, Beschichtung TiAlN

220408 TiAlN Hochleistungsschnellstahl HSS Co8 DIN 327K

Schnittbedingungen Produkteingeschaften

D e 8	d h 6	l₁	l₂	Z	Artikel Nr.	Preis/St.	Auf Lager
1	6	47	2,5	2	220408.010 TiAlN	11,31 €	Ja
1,5	6	47	3	2	220408.015 TiAlN	11,39 €	Ja
2	6	48	4	2	220408.020 TiAlN	9,18 €	Ja
2,5	6	49	5	2	220408.025 TiAlN	9,84 €	Ja
2,8	6	49	5	2	220408.028 TiAlN	11,51 €	Nein
3	6	50	5	2	220408.030 TiAlN	9,59 €	Ja
3,5	6	50	6	2	220408.035 TiAlN	10,33 €	Ja
3,8	6	51	7	2	220408.038 TiAlN	12,12 €	Nein
4	6	51	7	2	220408.040 TiAlN	10,20 €	Ja
4,5	6	52	7	2	220408.045 TiAlN	10,98 €	Ja
4,8	6	52	8	2	220408.048 TiAlN	10,82 €	Nein
5	6	52	8	2	220408.050 TiAlN	10,82 €	Ja
5,5	6	60	8	2	220408.055 TiAlN	11,02 €	Ja
5,75	6	52	8	2	220408.0575 TiAlN	15,96 €	Nein
6	6	60	8	2	220408.060 TiAlN	11,14 €	Ja
6,5	10	60	10	2	220408.065 TiAlN	13,02 €	Ja
7	10	61	10	2	220408.070 TiAlN	13,43 €	Ja
7,5	10	61	10	2	220408.075 TiAlN	15,39 €	Ja
7,75	10	61	11	2	220408.0775 TiAlN	18,00 €	Nein
8	10	61	11	2	220408.080 TiAlN	14,24 €	Ja
8,5	10	61	11	2	220408.085 TiAlN	16,61 €	Ja
9	10	63	11	2	220408.090 TiAlN	16,12 €	Ja
9,5	10	63	11	2	220408.095 TiAlN	18,78 €	Ja
9,7	10	63	13	2	220408.097 TiAlN	20,41 €	Nein
10	10	63	13	2	220408.100 TiAlN	16,94 €	Nein
10,5	12	70	13	2	220408.105 TiAlN	19,63 €	Ja
11	12	70	13	2	220408.110 TiAlN	19,43 €	Ja
11,5	12	70	13	2	220408.115 TiAlN	22,61 €	Ja
12	12	73	16	2	220408.120 TiAlN	19,80 €	Ja
13	12	73	16	2	220408.130 TiAlN	22,94 €	Ja
14	12	73	16	2	220408.140 TiAlN	24,16 €	Ja
15	12	73	16	2	220408.150 TiAlN	28,04 €	Ja
16	16	79	19	2	220408.160 TiAlN	28,57 €	Nein
17	16	79	19	2	220408.170 TiAlN	34,82 €	Ja
19	16	79	19	2	220408.180 TiAlN	34,04 €	Ja
19	16	79	19	2	220408.190 TiAlN	39,31 €	Ja
20	20	88	22	2	220408.200 TiAlN	40,82 €	Ja
21	20	88	22	2	220408.210 TiAlN	56,53 €	Nein
22	20	88	22	2	220408.220 TiAlN	50,16 €	Nein
25	25	102	26	2	220408.250 TiAlN	61,59 €	Ja
25	20	96	26	2	220408.25020 TiAlN	59,43 €	Ja
28	20	96	26	2	220408.28020 TiAlN	71,71 €	Ja

D 25, D 28 ≠ DIN 327K

Schnittbedingungen

Material	Festigkeit	A_p	A_e	V_c	fz(mm/z) Ø 3	Ø 6	Ø 8	Ø 10	Ø 12	Ø 16	Ø 18	Ø 20	Ø 25
P.1 \| Automatenstähle, allgemeine Baustähle	≤ 600 N/mm²	0,5xD	1xD	67.5	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091
P.2 \| Allgemine Baustähle, Stahlguss	≤ 850 N/mm²	0,5xD	1xD	58.5	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091
P.3 \| Niedriglegierte Werkzeugstähle	≤ 1100 N/mm²	0,5xD	1xD	36	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091
P.4 \| Vergütungsstähle	≤ 900 N/mm²	0,5xD	1xD	45	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091
P.5 \| Hochlegierte Werkzugstähle	≤ 1100 N/mm²	0,5xD	1xD	36	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091
M.2 \| Rost- und säurebeständige	750 - 850 N/mm²	0,5xD	1xD	22.5	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091
K.1 \| Temperguss (≤ 240 HB)	≤ 820 N/mm²	0,5xD	1xD	52.5	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091
K.2 \| Temperguss (> 240 HB)	> 800 N/mm²	0,5xD	1xD	37.5	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

mehr +

Glatter Schaft nach DIN 1835 A.

Werkzeuggeometrie

mehr +

Drallwinkel = 25°. Spanwinkel = 12°.

Material HSS Co8

mehr +

Der Hochleistungsschnellstahl mit guter Zähigkeit und einwandfreier Warmebeständigkeit. Vorallem für das Fräsen von hochfesten Materialien, austenitischen Stählen, Stählen für Warmverformung u.s.w. geeignet.

Typ N

mehr +

Universal einsetzbar. Geeignet für Werkstoffe bis einer Festigkeit von 900 MPa.

Mögliche Vorschubrichtungen

TiAlN Beschichtigung.

mehr +

Die Beschichtung wird durch hohe Härte bei höheren Temperaturen, durch gute Oxidationsbeständigkeit und durch niedrige Wärmeleitfähigkeit gekennzeichnet. Sie wird universal einsetzbar, namentlich für die HSC-Bearbeitung ohne Kühlung. Geeignet für Fräsen von harten Werkstoffen.
