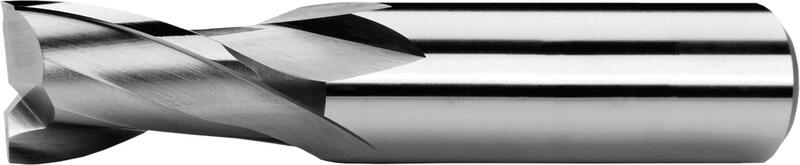

Langlochfräser kurz, 2 Schneiden, mit Zentrumschnitt, 25°, Typ N, glatter Schaft

220408 Hochleistungsschnellstahl HSS Co8 DIN 327K

D e 8	d h 6	l₁	l₂	Z	Artikel Nr.	Preis/St.	Auf Lager
1	6	47	2,5	2	220408.010	13,00 € 10,74 €	Ja
1,5	6	47	3	2	220408.015	13,00 € 10,74 €	Ja
2	6	48	4	2	220408.020	9,80 € 8,10 €	Ja
2,5	6	49	5	2	220408.025	10,35 € 8,55 €	Ja
2,8	6	49	5	2	220408.028	11,70 € 9,67 €	Ja
3	6	50	5	2	220408.030	9,80 € 8,10 €	Ja
3,5	6	50	6	2	220408.035	10,35 € 8,55 €	Ja
3,8	6	51	7	2	220408.038	11,80 € 9,75 €	Ja
4	6	51	7	2	220408.040	9,80 € 8,10 €	Ja
4,5	6	51	7	2	220408.045	10,35 € 8,55 €	Ja
4,8	6	52	8	2	220408.048	8,20 €	Ja
5	6	52	8	2	220408.050	9,80 € 8,10 €	Ja
5,5	6	60	8	2	220408.055	10,35 € 8,55 €	Ja
5,75	6	52	8	2	220408.0575	8,80 €	Ja
6	6	52	8	2	220408.060	10,15 € 8,39 €	Ja
6,5	10	60	10	2	220408.065	12,15 € 10,04 €	Ja
7	10	61	10	2	220408.070	12,10 € 10,00 €	Ja
7,5	10	61	10	2	220408.075	14,30 € 11,82 €	Ja
7,75	10	61	11	2	220408.0775	16,60 € 13,72 €	Ja
8	10	61	11	2	220408.080	12,60 € 10,41 €	Ja
8,5	10	61	11	2	220408.085	15,29 € 12,64 €	Ja
9	10	63	11	2	220408.090	14,40 € 11,90 €	Ja
9,5	10	63	11	2	220408.095	17,25 € 14,26 €	Ja
9,7	10	63	13	2	220408.097	18,25 € 15,08 €	Nein
10	10	63	13	2	220408.100	14,80 € 12,23 €	Ja
10,5	12	70	13	2	220408.105	17,80 € 14,71 €	Ja
11	12	70	13	2	220408.110	17,15 € 14,17 €	Nein
11,5	12	70	13	2	220408.115	21,25 € 17,56 €	Ja
12	12	73	16	2	220408.120	17,40 € 14,38 €	Nein
12,5	12	73	16	2	220408.125	25,10 € 20,74 €	Ja
13	12	73	16	2	220408.130	21,01 € 17,36 €	Nein
13,5	12	73	16	2	220408.135	25,35 € 20,95 €	Ja
14	12	73	16	2	220408.140	21,25 € 17,56 €	Ja
14,5	12	73	16	2	220408.145	19,10 €	Nein
15	12	73	16	2	220408.150	24,45 € 20,21 €	Ja
15,5	16	79	19	2	220408.155	19,40 €	Nein
16	16	79	19	2	220408.160	24,55 € 20,29 €	Ja
16,5	16	79	19	2	220408.165	23,10 €	Nein
17	16	79	19	2	220408.170	30,50 € 25,21 €	Ja
17,5	16	79	19	2	220408.175	23,60 €	Nein
19	16	79	19	2	220408.180	30,40 € 25,12 €	Ja
18,5	16	79	19	2	220408.185	27,10 €	Nein
19	16	79	19	2	220408.190	35,65 € 29,46 €	Ja
19,5	20	88	22	2	220408.195	39,05 € 32,27 €	Nein
20	20	88	22	2	220408.200	37,90 € 31,32 €	Nein
21	20	88	22	2	220408.210	55,90 € 46,20 €	Ja
22	20	88	22	2	220408.220	49,80 € 41,16 €	Nein
25	25	102	26	2	220408.250	61,25 € 50,62 €	Ja
25	20	96	26	2	220408.25020	59,65 € 49,30 €	Ja
28	25	102	26	2	220408.280	73,10 € 60,41 €	Ja
28	20	96	26	2	220408.28020	73,25 € 60,54 €	Ja
30	25	102	26	2	220408.300	81,45 € 67,31 €	Ja

D 25, D 28 ≠ DIN 327K

Schnittbedingungen

Material	Festigkeit	A_p	A_e	V_c	fz(mm/z) Ø 3	Ø 6	Ø 8	Ø 10	Ø 12	Ø 16	Ø 18	Ø 20	Ø 25
P.1 \| Automatenstähle, allgemeine Baustähle	≤ 600 N/mm²	0,5xD	1xD	45	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091
P.2 \| Allgemine Baustähle, Stahlguss	≤ 850 N/mm²	0,5xD	1xD	39	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091
P.3 \| Niedriglegierte Werkzeugstähle	≤ 1100 N/mm²	0,5xD	1xD	24	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091
P.4 \| Vergütungsstähle	≤ 900 N/mm²	0,5xD	1xD	30	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091
P.5 \| Hochlegierte Werkzugstähle	≤ 1100 N/mm²	0,5xD	1xD	24	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091
M.2 \| Rost- und säurebeständige	750 - 850 N/mm²	0,5xD	1xD	15	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091
K.1 \| Temperguss (≤ 240 HB)	≤ 850 N/mm²	0,5xD	1xD	35	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091
K.2 \| Temperguss (> 240 HB)	> 800 N/mm²	0,5xD	1xD	25	0.009	0.022	0.029	0.036	0.044	0.058	0.065	0.073	0.091

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

mehr +

Glatter Schaft nach DIN 1835 A.

Werkzeuggeometrie

mehr +

Drallwinkel = 25°. Spanwinkel = 12°.

Material HSS Co8

mehr +

Der Hochleistungsschnellstahl mit guter Zähigkeit und einwandfreier Warmebeständigkeit. Vorallem für das Fräsen von hochfesten Materialien, austenitischen Stählen, Stählen für Warmverformung u.s.w. geeignet.

Typ N

mehr +

Universal einsetzbar. Geeignet für Werkstoffe bis einer Festigkeit von 900 MPa.

Langlochfräser kurz, 2 Schneiden, mit Zentrumschnitt, 25°, Typ N, glatter Schaft

Schnittbedingungen

Produkteingeschaften

Spannelement

Werkzeuggeometrie

Material HSS Co8

Typ N

Mögliche Vorschubrichtungen
