542375C
3
820075V Hochleistungsschnellstahl HSS Co5 ~DIN 855A
Spannelement
Typ N
Werkzeuggeometrie
Material HSS Co5

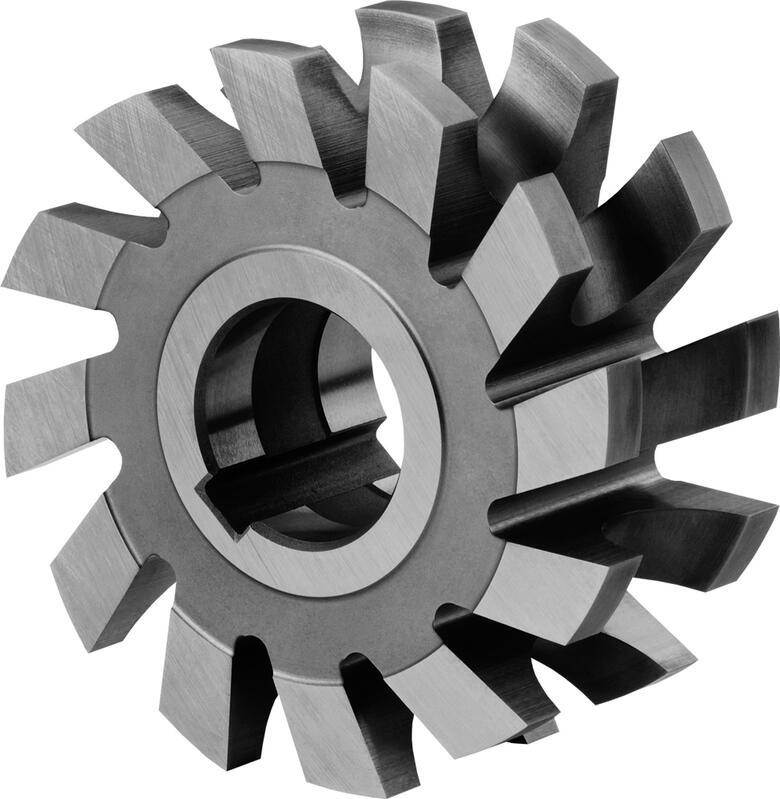

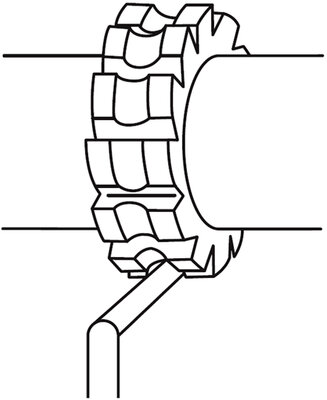

Halbrund Profilfräser konkav

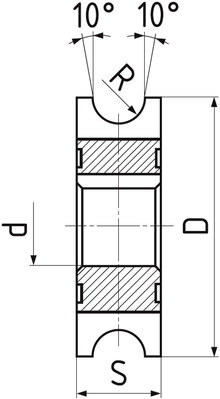

R
H 11
D
js 16
S d
H 7
Z Artikel Nr. Preis/St. Auf Lager Stückzahl
1 50 8 16 14 820075V.010 72,60 € Ja
1,25 50 8 16 14 820075V.0125 72,60 € Ja
1,5 50 8 16 14 820075V.015 72,60 € Ja
2 50 9 16 14 820075V.020 72,60 € Ja
2,5 63 10 22 14 820075V.025 74,80 € Ja
3 63 12 22 12 820075V.030 77,24 € Ja
4 63 16 22 12 820075V.040 82,40 € Ja
5 63 20 22 10 820075V.050 109,88 € Ja
6 80 24 27 10 820075V.060 127,64 € Nein
8 80 32 27 10 820075V.080 150,12 € Ja
9 100 32 32 10 820075V.090 209,56 € Ja
10 100 40 32 10 820075V.100 214,84 € Ja
12 100 44 32 10 820075V.120 280,28 € Ja
20 125 60 32 10 820075V.200 717,56 € Nein

Schnittbedingungen


Material

Festigkeit

Ap

Ae

Vc
fz(mm/z)
Ø 50

Ø 63

Ø 80

Ø 100

Ø 125
P.1 | Automatenstähle, allgemeine Baustähle ≤ 600 N/mm² 1xR 2xR 37.5 0.08 0.1 0.12 0.14 0.142
P.3 | Niedriglegierte Werkzeugstähle ≤ 1100 N/mm² 1xR 2xR 18 0.08 0.1 0.12 0.14 0.142
P.4 | Vergütungsstähle ≤ 900 N/mm² 1xR 2xR 25 0.08 0.1 0.12 0.14 0.142
P.6 | Werkzeug- und Vergütengsstähle > 1100 N/mm² 1xR 2xR 16 0.056 0.07 0.084 0.098 0.0994
M.2 | Rost- und säurebeständige 750 - 850 N/mm² 1xR 2xR 10 0.08 0.1 0.12 0.14 0.142
K.1 | Temperguss (≤ 240 HB) ≤ 820 N/mm² 1xR 2xR 30 0.08 0.1 0.12 0.14 0.142
K.2 | Temperguss (> 240 HB) > 800 N/mm² 1xR 2xR 22 0.08 0.1 0.12 0.14 0.142

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

Spannelement

mehr +
Zylindrische Bohrung mit Längsnut nach DIN 138.
Werkzeuggeometrie

Werkzeuggeometrie

mehr +
Drallwinkel = 0°. Spanwinkel = 10°.
Typ N

Typ N

mehr +
Universal einsetzbar. Geeignet für Werkstoffe bis einer Festigkeit von 900 MPa.
Material HSS Co5

Material HSS Co5

mehr +
Der Hochleistungsschnellstahl mit guter Zähigkeit für die Fräser zur Bearbeitung von Materialien bis einer Festigkeit von 1200 MPa.
